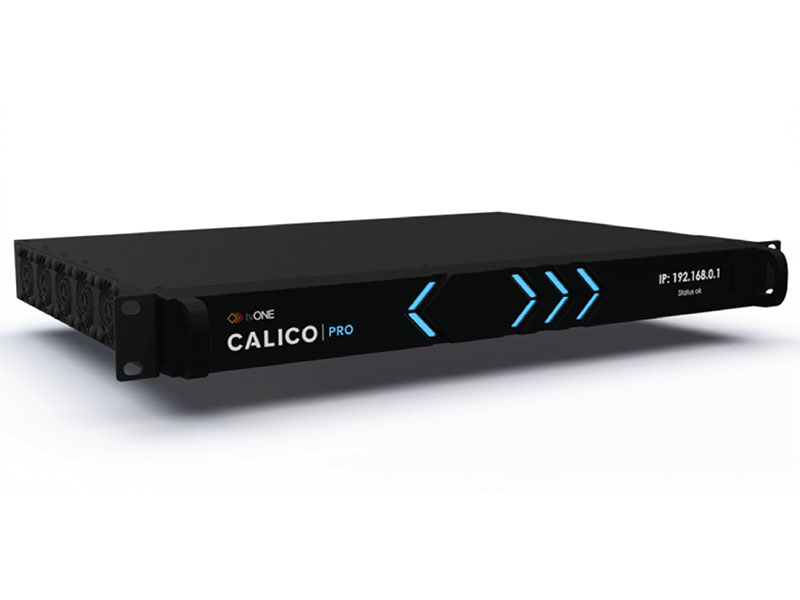

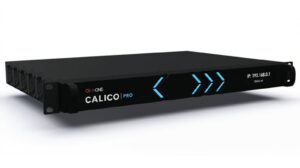

CALICO PRO C7-PRO-1200は、そのコンパクトな1Uサイズにもかかわらず、驚くべき処理能力とユーザーエクスペリエンスを向上させる独自の機能を提供します。

• 卓越した映像処理
  • 超低遅延：ソースからディスプレイまで、通常1フレームでコンテンツを配信し、最大でも2フレームに抑えられます。
  • 4K60、10-bit、HDR映像：アスペクト比、解像度、色空間に関わらず、最高品質の映像を保証します。
  • HDR10およびHLGをフルサポート：最も正確な色再現、広い輝度、コントラスト範囲を実現し、SDRとHDR間での高品質な変換も可能です。
  • 第5世代の処理エンジン：他社製品が画質低下や視覚的なアーティファクトに悩む中、CALICO PROは卓越した画質を標準で提供し、あらゆる細部を鮮明に表示します。
  • 最大256のビデオウィンドウ：システム全体で最大256個のビデオウィンドウ、キー、グラフィック、ラベル、背景画像をサポートし、キャンバスごとの制限はありません。
  • アップ/ダウン/クロス変換：すべての入力と出力で対応しています。

• 広範なクリエイティブ機能
  • 4つの広大なデザインキャンバス：64,000 x 64,000ピクセルのキャンバススペースを提供し、無限のリアルワールドレイアウトを可能にします。
  • 無制限のウィンドウとレイヤー：Gigapixelsの処理能力により、大量のビデオを妥協なく操作できます。必要な数以上のウィンドウ、キー、ラベルを配置できます。
  • 出力マッピング：独自の出力マッピング機能により、LEDウォールのセットアップ時間を短縮し、システム構成の複雑さとコストを削減します。単一のコントローラーで複数のLEDウォールを制御できます。
  • 自由な出力設定：メインディスプレイ、IMAGディスプレイ、コンフィデンスモニター、マルチビューワーなど、あらゆる用途に出力を割り当てることができます。
  • 高度なクロッピング：リアルタイムソースを簡単に切り取り、LEDウォール上での再配置が可能です。
  • 強力なラベリング：テキスト、画像、ビデオのラベルで視聴者に情報を提供し、ソースのシームレスな切り替えやトランジションにリンクできます。最大222個のラベルをサポートします。
  • 回転機能：ビデオウィンドウ、キー、ラベル、出力を0度から360度まで自由に回転させ、クリエイティブなディスプレイ設定を可能にします。
  • キーイングとフェード：リアルタイムのキーイングでロゴを追加し、ブランドを構築できます。スムーズなトランジションのために、ソースやキーされたグラフィックにフェードを追加できます。

• 直感的な操作性と制御

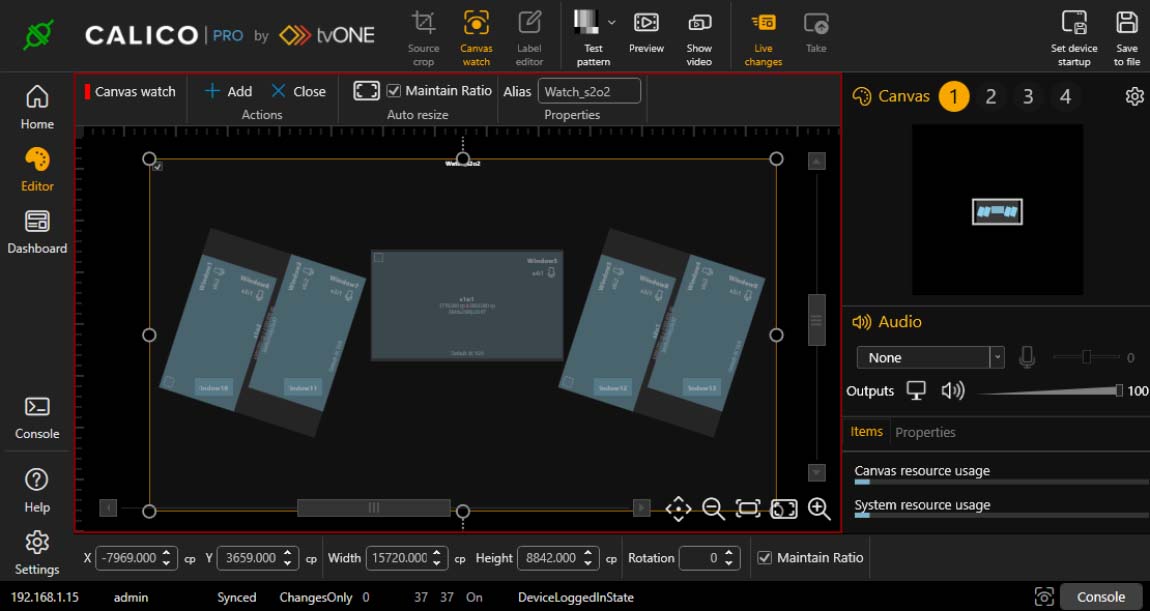

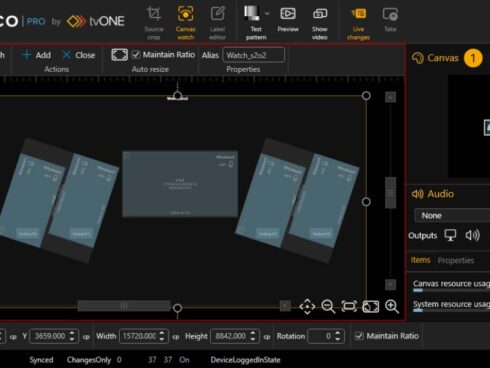

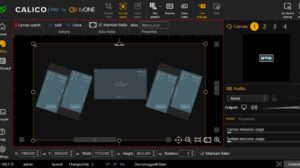

  • CALICO Studioソフトウェア：強力で使いやすいデザインソフトウェアで、ビデオウォールの作成と管理をサポートします。
  • 豊富な制御オプション：CALICO Studioダッシュボード、Q-SYS、Crestronプラグイン、リアルタイムRESTful APIを通じて制御できます。モバイルアプリも利用可能です。
  • フロントパネルステータス画面：IPアドレス、デバイス名、ステータスメッセージをカスタマイズして表示できます。

• 優れた運用効率と信頼性
  • 低コスト：合成グラフィック作成によりレンダリングコストを大幅に削減し、ピクセルを無駄にしません。
  • 省エネルギー設計：稼働時の消費電力は通常120Wと低く、PCベースのシステムと比較して大幅なコスト削減が可能です。
  • 堅牢な筐体と信頼性：堅牢なラックマウント可能な1Uシャーシ設計で、固定設備およびレンタルアプリケーションに適しています。24時間365日連続稼働向けに設計されています。
  • ステンレス製ファンフィルターを標準装備：埃の多い環境での運用に適しており、清掃のみで交換不要です。

CALICO PRO C7-PRO-1200の主な用途

CALICO PRO C7-PRO-1200は、その高い性能とコンパクトさから、以下のような幅広い中規模から大規模な設置に最適です。

• 企業：役員室、企業ロビー、コラボレーションスペース、デジタルサイネージ。
• 教育：講義室、ハイブリッド講堂。
• 放送：スタジオ、送出。
• 公共施設：展示会、コンセッション。
• ライブイベント、レンタル＆ステージング。
• スタジアム＆アリーナ：メインスタジアム、屋外用LEDディスプレイ。

C7-PRO-2200モデルとの違い

CALICO PRO C7-PRO-1200は、姉妹機であるC7-PRO-2200と同様の強力な映像処理能力を持ちながら、よりコンパクトな構成を提供します。

• 入力・出力構成：C7-PRO-1200は、6つのHDMI 2.0入力と2つのHDMI 2.0出力を標準搭載しています。一方、C7-PRO-2200は8つのHDMI 2.0入力と4つのHDMI 2.0出力を標準搭載しています。
• 拡張スロット：C7-PRO-1200には拡張モジュールスロットがありません。これにより、C7-PRO-2200で利用可能なオプションの入力、出力、オーディオモジュールを追加することはできません。
• 電源：C7-PRO-1200の電源は内部電源で、冗長性オプションはありません。C7-PRO-2200はホットスワップ可能でデュアル冗長電源オプションを特徴としています。
• サイズと消費電力：C7-PRO-1200は1Uサイズのコンパクトな設計であり、消費電力は通常120Wです。C7-PRO-2200は2Uサイズで、オプションモジュールをすべて搭載した場合でも最大250Wの消費電力です。

これらの違いにより、C7-PRO-1200は、よりシンプルな固定構成で高品質なビデオ処理を必要とするアプリケーションに最適なソリューションを提供します。

メイン機能

• ビデオ処理コア: 独自のCALICO FPGAコアによる10-bit、4K60ビデオ処理。入力から出力まで最小1～最大2フレームの低遅延。

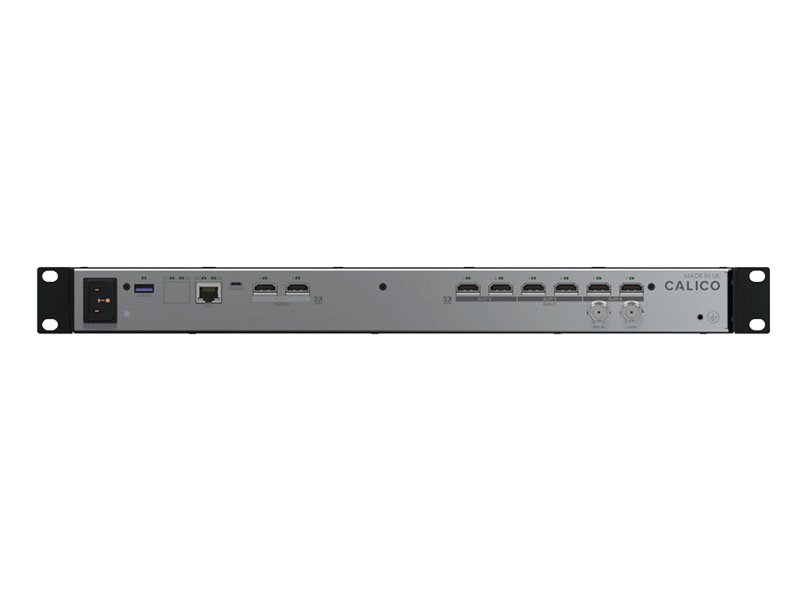

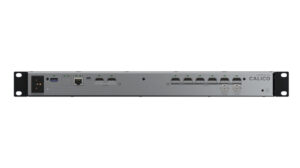

• 標準入出力: HDMI 2.0入力 x 6、HDMI 2.0出力 x 2標準搭載。4K60およびHDCP 2.2対応。
• デザインキャンバス: 16ギガピクセル超の広大な4つの独立したデザインキャンバス。ビデオウィンドウ、キー、グラフィックス、ラベル、背景画像を含む最大256レイヤー対応。
• マッピング機能: 出力ごとに最大32マップ出力マッピング、入力ごとに最大32マップ入力マッピング。
• HDRサポート: HDR10およびHLG対応。
• 高度な表示機能: アップ/ダウン/クロス変換、ウィンドウソースクロッピング、輝度キーイング、フェード（ブラック/透過）、出力回転 (360°)、プロジェクターエッジブレンディング、ディスプレイサイズ補正。
• 制御・モニタリング: 強力なCALICO Studioソフトウェア（無償）による詳細設定・制御。最大500プリセット（エフェクト、トランジション付き）。Canvas Watch機能、ラベル機能（最大222ラベル、ソース/テキスト/画像/ライブソース）。カスタムEDID管理。
• 接続・セキュリティ: RJ45ギガビットイーサネットネットワークインターフェース。HTTPSセキュア接続。RESTful API/CLI制御。
• 同期: BNCリファレンス入力、任意の入力ビデオソースへのフレームロック、内部クロック同期（Synclock）対応。
• オーディオ: 各キャンバスステレオオーディオ対応（入力44.1/48kHz、出力48kHz）。エンベデットオーディオ処理。
• 物理・信頼性: 1Uコンパクトサイズ。ラックマウント/デスクトップ設置可能。通常約150Wの低消費電力。24時間365日連続稼働設計。自動ファン制御スマート冷却システム。取り外し・清掃容易なステンレス製ファンフィルター付属。

ビデオ入力

• HDMI 2.0: 6x 2160p (4096×2160) 60Hz
• HDCP: 2.2 / 1.4
• クロマサブサンプリング (10-bit): 4:2:2
• クロマサブサンプリング (8-bit): 4:4:4
• 色空間: YCbCr BT.601, YCbCr BT.709, RGB, RGB限定範囲
• 対応入力解像度 (標準ユニット6x HDMI 2.0 IN):
• 720p (1280×720): 50, 59.94, 60Hz
• 1080i (1920×1080): 50, 59.94, 60Hz
• 1080p (1920×1080): 23.98, 24, 25, 29.97, 30, 50, 59.94, 60, 100, 119.88, 120Hz
• 2160p (3840×2160): 23.98, 24, 25, 29.97, 30, 50, 59.94, 60Hz
• 2160p (4096×2160): 23.98, 24, 25, 29.97, 30, 50, 59.94, 60Hz

ビデオ出力

• HDMI 2.0: 2x 2160p (3840×2160) 60Hz
• HDCP: 2.2 / 1.4
• クロマサブサンプリング (10-bit): 4:2:2
• クロマサブサンプリング (8-bit): 4:4:4
• 色空間: YCbCr BT.709, RGB, RGB限定範囲および自動検出
• 対応出力解像度 (標準ユニット2x HDMI 2.0 OUT):
  • 720p (1280×720): 50, 59.94, 60Hz
  • 1080i (1920×1080): 50, 59.94, 60Hz
  • 1080p (1920×1080): 23.98, 24, 25, 29.97, 30, 50, 59.94, 60, 100, 119.88, 120Hz
  • 2160p (3840×2160): 23.98, 24, 25, 29.97, 30, 50, 59.94, 60Hz

ビデオ処理

• CALICOビデオ処理: CALICO FPGAコア (10-bit)
• 並列処理アーキテクチャ
• ビデオ/グラフィックスレイヤー: 256 (ビデオウィンドウ、キー、グラフィック、ラベル、背景画像を含む最大数)
• ビデオ遅延 (入力から出力まで): I/Oに関係なく、最小1フレーム、最大2フレーム
• アップ/ダウン/クロス変換: すべての入出力
• キャンバス数: 4
• キャンバスサイズ: 各キャンバス (64,000 x 64,000) ピクセル
• キーイング: ルミナンスキーイング (下のレイヤーへの任意のレイヤー/キーは重複できません)
• フェード: フェードトゥブラック/フェードトゥトランスペアレント
• ディスプレイサイズ補正: ビデオウォール内の異なる物理サイズに対応 (物理モード)
• 出力回転: 任意の出力、ウィンドウ、ラベル (1度単位で360度回転)
• 出力マッパー: すべての出力
• プロジェクターエッジブレンディング: すべての出力
• HDCPキーハンドリング: HDCP 2.2 (拡張モジュールは接続性に応じて異なる仕様を持つ場合があります)

画像（背景/ラベル）

• 対応静止画フォーマット (内部画像ストア): BMP, PNG, JPG, JPEG, TIF, TIFF, PPM, PGM, PBM, HDR
• インターフェース: CALICO Studio, ファイル転送対応 (FTP) ユニット背面にはUSB-3

制御方法

• ネットワークインターフェース: RJ45 – ギガビットイーサネット (外部配線に接続しないでください)
• ネットワーク標準: IPv4
• APIプロトコル: HTTPまたはHTTPSを使用したREST、TCP/IPを使用したCLI
• API仕様: https://api.tvone.comで利用可能
• 制御ソフトウェア: CALICO Studio
• 制御アプリ: CALICO Studioモバイル (Android / IOS)
• プラグイン: Q-SYS, Crestron

機械的仕様

• 高さ: 44mm (1.73インチ), 足を含む55mm (2.165インチ)
• 幅: 435mm (17インチ) / ラック耳を含む482mm (19インチ)
• 奥行き: 391mm (15.39インチ)
• 重量: 4.4kg (9.7ポンド)

動作環境

• 動作温度: 32°～104°F (0°～+40°C)
• 動作湿度: 10%～85% (結露しないこと)
• 保存温度: 14°～+158°F (-10°～+70°C)
• 保存湿度: 10%～85% (結露しないこと)
• ファンノイズ: 定格39.5dBA – 最大63dBA (@0.5m)

電源

• 内部PSU: 160W
• 消費電力: 定格120W
• 入力電圧: 100～240V (+/- 10%) AC、自動検出50/60Hz、1.5～0.75A

デザインスタジオCALICO Studioのダウンロードページ
https://www.tvone.com/tech-support/software/386-calico-studio-software-request
