メイン機能
- ビデオ処理コア: 独自のCALICO FPGAコアによる10-bit、4K60ビデオ処理。入力から出力まで最小1~最大2フレームの低遅延。
- 標準入出力: HDMI 2.0入力 x 8、HDMI 2.0出力 x 4標準搭載。4K60およびHDCP 2.2対応。

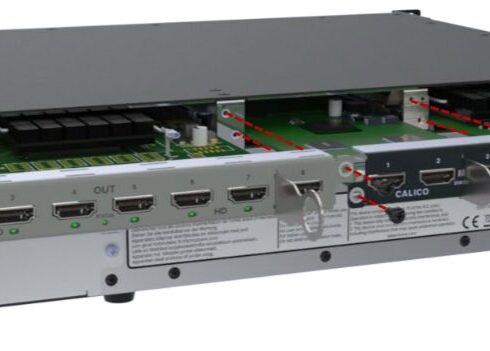

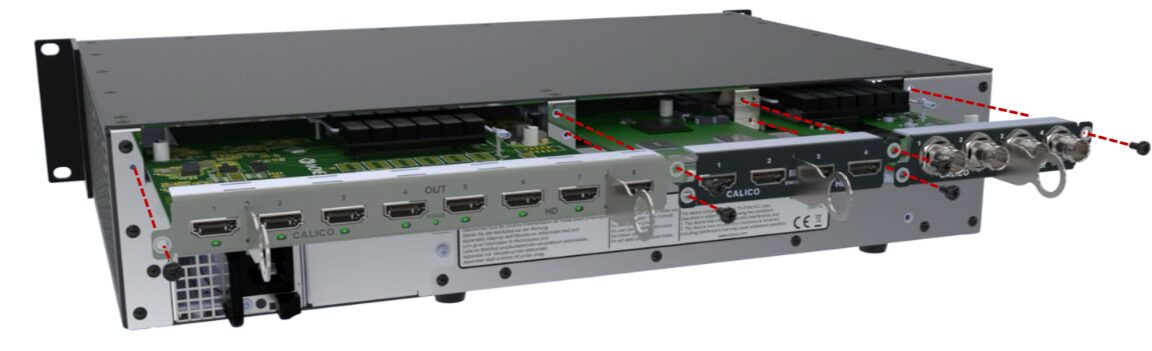

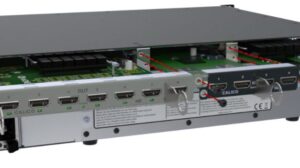

- 拡張性: 3つの拡張モジュールスロット(入力 x 2、出力 x 1)による柔軟なI/O構成。
- デザインキャンバス: 16ギガピクセル超の広大な4つの独立したデザインキャンバス。ビデオウィンドウ、キー、グラフィックス、ラベル、背景画像を含む最大256レイヤー対応。
- マッピング機能: 出力ごとに最大32マップ出力マッピング、入力ごとに最大32マップ入力マッピング。
- HDRサポート: HDR10およびHLG対応。将来のファームウェア更新で入出力間の自由な変換に対応予定。
- 高度な表示機能: アップ/ダウン/クロス変換、ウィンドウソースクロッピング、輝度キーイング、フェード(ブラック/透過)、出力回転 (360°)、プロジェクターエッジブレンディング、ディスプレイサイズ補正。

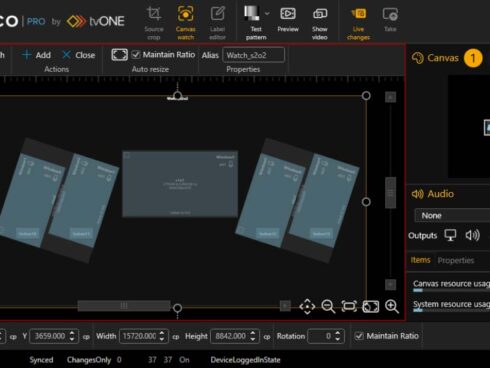

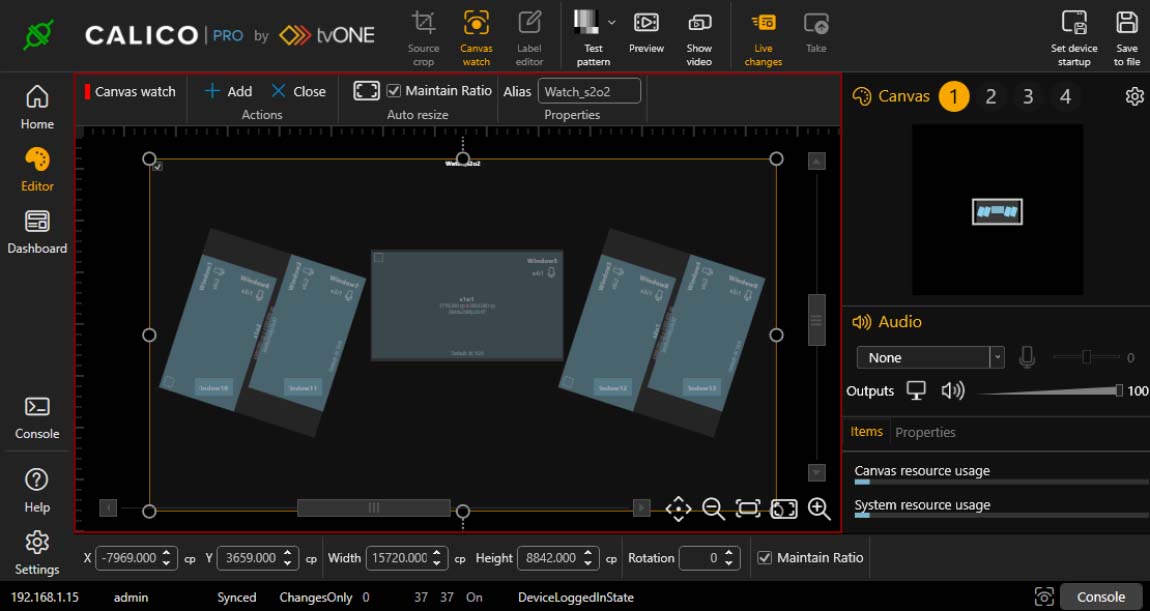

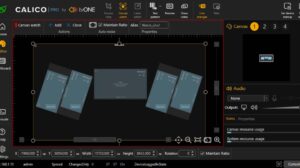

- 制御・モニタリング: 強力なCALICO Studioソフトウェア(無償)による詳細設定・制御。最大500プリセット(エフェクト、トランジション付き)。Canvas Watch機能、ラベル機能(最大222ラベル、ソース/テキスト/画像/ライブソース)。カスタムEDID管理。
- 接続・セキュリティ: RJ45ギガビットイーサネットネットワークインターフェース。HTTPSセキュア接続。RESTful API/CLI制御。Android / iOS向けモバイルアプリも利用可能。
- 同期: BNCリファレンス入力、任意の入力ビデオソースへのフレームロック、内部クロック同期(Synclock)対応。
- オーディオ: 各キャンバスステレオオーディオ対応(入力44.1/48kHz、出力48kHz)。埋め込みオーディオ処理。オプションのオーディオモジュールによる外部S/PDIFおよびアナログ入出力対応。

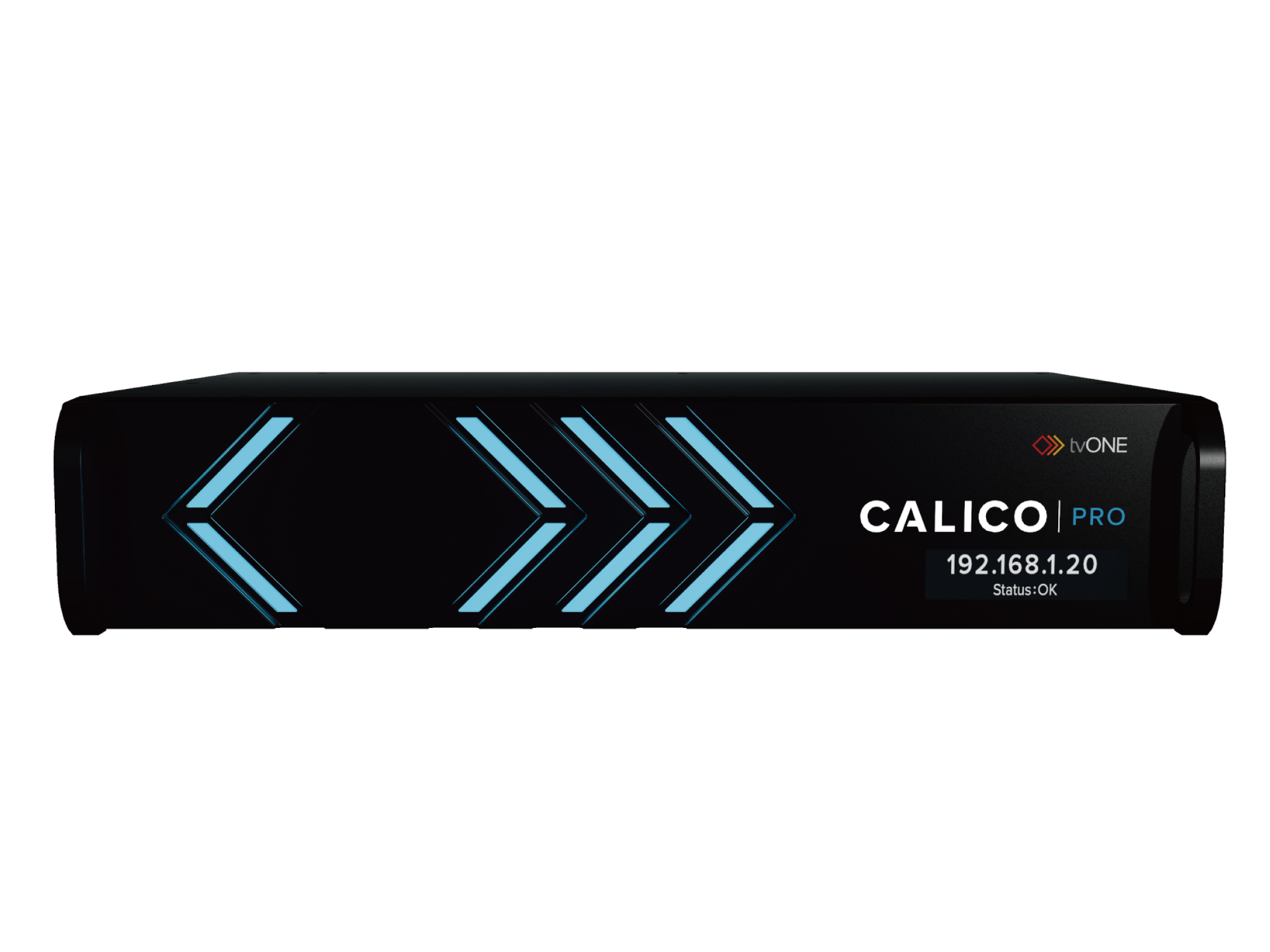

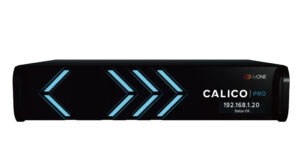

- 物理・信頼性: 2Uコンパクトサイズ。ラックマウント/デスクトップ設置可能。通常約250Wの低消費電力(オプションモジュール装着時含む)。24時間365日連続稼働設計。自動ファン制御スマート冷却システム。オプションの取り外し・清掃容易なステンレス製ファンフィルター利用可能。
ビデオ入力
- HDMI 2.0: 8x 2160p (4096×2160) 60Hz
- HDCP: 2.2 / 1.4
- クロマサブサンプリング (10-bit): 4:2:2
- クロマサブサンプリング (8-bit): 4:4:4
- 色空間: YCbCr BT.601, YCbCr BT.709, RGB, RGB限定範囲および自動検出
- 対応入力解像度 (標準ユニット8x HDMI 2.0 IN):
- 720p (1280×720): 50, 59.94, 60Hz
- 1080i (1920×1080): 50, 59.94, 60Hz
- 1080p (1920×1080): 23.98, 24, 25, 29.97, 30, 50, 59.94, 60, 100, 119.88, 120Hz
- 2160p (3840×2160): 23.98, 24, 25, 29.97, 30, 50, 59.94, 60Hz
- 2160p (4096×2160): 23.98, 24, 25, 29.97, 30, 50, 59.94, 60Hz
ビデオ出力
- HDMI 2.0: 4x 2160p (3840×2160) 60Hz
- HDCP: 2.2 / 1.4
- クロマサブサンプリング (10-bit): 4:2:2
- クロマサブサンプリング (8-bit): 4:4:4
- 色空間: YCbCr BT.709, RGB, RGB限定範囲および自動検出
- 対応出力解像度 (標準ユニット4x HDMI 2.0 OUT):
- 720p (1280×720): 50, 59.94, 60Hz
- 1080i (1920×1080): 50, 59.94, 60Hz
- 1080p (1920×1080): 23.98, 24, 25, 29.97, 30, 50, 59.94, 60, 100, 119.88, 120Hz
- 2160p (3840×2160): 23.98, 24, 25, 29.97, 30, 50, 59.94, 60Hz
ビデオ処理
- CALICOビデオ処理: CALICO FPGAコア (10-bit 4:4:4)
- 並列処理アーキテクチャ
- ビデオ/グラフィックスレイヤー: 256 (ビデオウィンドウ、キー、グラフィック、ラベル、背景画像を含む最大数)
- ビデオ遅延 (入力から出力まで): 最小1フレーム、最大2フレーム(I/Oに関係なく)
- アップ/ダウン/クロス変換: すべての入出力
- キャンバス数: 4
- キャンバスサイズ: 各キャンバス (64,000 x 64,000) ピクセル
- キーイング: ルミナンスキーイング (下のレイヤーへの任意のレイヤー/キーは重複できません)
- フェード: フェードトゥブラック/フェードトゥトランスペアレント
- ディスプレイサイズ補正: ビデオウォール内の異なる物理サイズに対応 (物理モード)
- 出力回転: 任意の出力、ウィンドウ、ラベル (1度単位で360度回転)
- 出力マッパー: すべての出力
- プロジェクターエッジブレンディング: すべての出力
- HDCPキーハンドリング: HDCP 2.2 (拡張モジュールは接続性に応じて異なる仕様を持つ場合があります)
画像(背景/ラベル)
- 対応静止画フォーマット (内部画像ストア): BMP, PNG, JPG, JPEG, TIF, TIFF, PPM, PGM, PBM, HDR
- インターフェース: CALICO Studio, ファイル転送対応 (FTP) ユニット背面にはUSB-3
制御方法
- ネットワークインターフェース: RJ45 – ギガビットイーサネット
- ネットワーク標準: IPv4
- APIプロトコル: HTTPまたはHTTPSを使用したREST、TCP/IPを使用したCLI
- API仕様: https://api.tvone.comで利用可能
- 制御ソフトウェア: CALICO Studio
- 制御アプリ: CALICO Studioモバイル (Android / iOS)
- プラグイン: Q-SYS, Crestron
機械的仕様
- 高さ: 88mm (3.46インチ)
- 幅: 435mm (17インチ) / ラック耳を含む482mm (19インチ)
- 奥行き: 364mm (14.33インチ)
- 重量: 10kg (22ポンド)
動作環境
- 動作温度: 32°~104°F (0°~+40°C)
- 動作湿度: 10%~85% (結露しないこと)
- 保存温度: 14°~+158°F (-10°~+70°C)
- 保存湿度: 10%~85% (結露しないこと)
- ファンノイズ: 定格45dBA – 最大57dBA (@1m)
電源
- 内部PSU: デュアル冗長ホットスワップ可能PSU (400W負荷分散)
- 消費電力: 定格250W(オプションモジュールをすべて搭載時)
- 入力電圧: 100~240V (+/- 10%) AC、自動検出50/60Hz、6~3A
|
対応カード等
C7-PRO-HDMI-4K4IN
Quad 4K60 HDMI input module 2160p (4096×2160) 60Hz 4:4:4
C7-PRO-HDMI-4K2IN
Dual 4K30 HDMI input module 2160p (4096×2160) 30Hz dual, or single 60Hz 4:2:0
C7-PRO-HDMI-2K4IN
Quad 2K60 HDMI input module 1080p (1920×1080) 60Hz 4:4:4
C7-PRO-12GSDI-4IN
Quad 12GSDI input module 2160p (4096×2160) 60Hz 4:2:2
C7-PRO-3GSDI-4IN
Quad 3GSDI input module 1080p (1920×1080) 60Hz 4:2:2
C7-PRO-HDBT-4K2IN
Dual 4K30 HDBT input module 2160p (4096×2160) 30Hz dual, or single 60Hz 4:2:0
C7-PRO-MEDIA
Dual 4K30 + 1080p/60Hz streaming input and media playback module
C7-PRO-AUD-2IN-4OUT
Audio external input and output module
C7-PRO-HDMI-4K4OUT
Quad 4K60 HDMI output module 2160p (3840×2160) 60Hz 4:4:4
C7-PRO-HDMI-2K8OUT
Eight 2K60 HDMI output module 1080p (1920×1080) 60Hz 4:4:4 and 4:2:2 10-bit
C7-PRO-12GSDI-4OUT
Quad 12GSDI output module 2160p (3840×2160) 60Hz 4:2:2
C7-PRO-2U-FILTER
Optional fan filter kit
C7-PRO-400RPS
Hot swappable, dual-redundant power supply for CALICO
デザインスタジオCALICO Studioのダウンロードページ
https://www.tvone.com/tech-support/software/386-calico-studio-software-request
|
