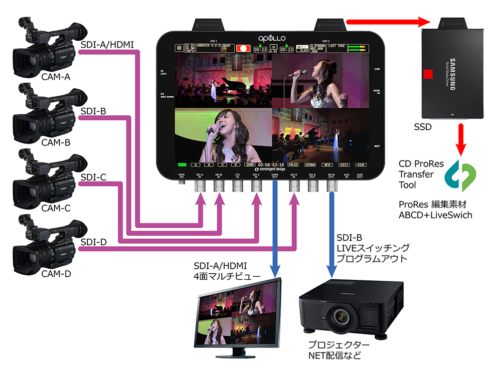

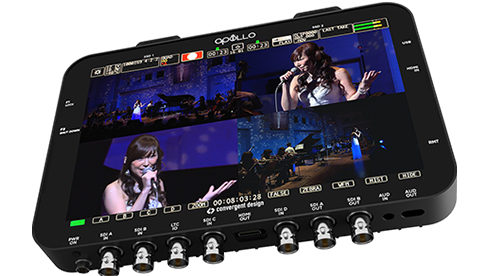

Convergent Designのapolloはポータブルマルチチャンネルのモニター / レコーダー / スイッチャーです。

最大4chのHDビデオと、ライブスイッチあるいはクアッドスプリットの5番目のチャンネルを同時に記録することができます。

また、4ch HDビデオを収録中、同時に4chのライブスイッチャーの機能を持ちます。

apolloは、モニター / レコーダー / スイッチャーの機能を持ちながらも、小型軽量、そしてカメラバッテリーにより何時間も運用可能な唯一の装置です。

特徴

⾼速ソリッドステートドライブ(SSD)による収録
Samsung 860PROシリーズのSSD、512GB、1TBが使用可能

コーデック
4K/UHD/1080i/p ProRes(422HQ、422、LT、Proxy)
1080p DNxHD(220、145)

最⼤4ストリーム同時HDビデオ収録
4K UHD60p (Single収録まで)
4K UHD24p/30p (Dual収録まで)
1080p60 (Quad収録まで)
1080p24/1080p30/1080i60/720p60 (Quad収録+1まで)

合計5ストリーム同時収録
4ストリームHDと4分割マルチビュー若しくはライブスイッチング

GenLock不要

タッチスクリーン操作

出⼒
スイッチングPGM 1xSDI
PVWまたは4分割マルチビュー 1xSDI、1xHDMI

3D-LUT
各種カメラLogに対応したモニタリングLUT

4ストリーム⼊⼒
4xSDI⼊⼒または、3xSDIと1xHDMI

オーディオ⼊⼒
エンベデットまたはアナログ

信号喪失時の収録
他ストリームの収録は無中断

CD Transferアプリケーション
5つの独⽴したQuicktimeファイルにエクスポート
スイッチングタイミングをXML-EDLファイルにエクスポート

デュアルSSDスロット
スパニング(⻑時間)またはミラーリング(冗⻑)を選択

⻑時間収録
1TBのSSD2枚に1080p30x4とライブスイッチングが、
ProRes HQで3.5時間、LTで8.5時間収録可能

イメージアナライズツールとして
ウェーブフォームモニター、ベクトルスコープ、ヒストグラム、
スポットメーター、フォルスカラー、ゼブラ

モニタリングツールとして
フォーカスアシスト、ピクセルズーム(1:1 & 2:1)、
ハイパーズーム(4:1 6:1 8:1 10:1 12:1)
フレームガイド(プリセット&ユーザーカスタム)、
17:9アスペクトレシオ対応、アナモフィックレンズデスクイーズ

仕様

7.7″有機EL、1280×800、~1600万色、3400:1コントラスト、視野角176°、トゥルーブラック

SDI入力:HD/3G/6G対応 シングル/デュアル/クアッドリンク UHD/4Kのマッピングは2サンプルインターリーブ(スクエアディビジョン不可)

SDI出力:HD-SDI 1.5G 2系統、フルサイズBNC

HDMI入力:HDMI1.4 1080p60 もしくはUHD30p/4K24p 422 10ビット

HDMI出力:HDMI1.4 1080p30 もしくは1080i60 422 8ビット

LUT:ARRI(Log-C)、Canon(Canon-Log)、 Sony(S-Log、S-Log2、S-Log3)、Panasonic(V-Log)、BMD、ユーザーカスタム

デジタルオーディオ入出力:8チャンネルSDIもしくは2チャンネルHDMIエンベデット、48Khz 24Bit

アナログオーディオ入出力:3.5ミリステレオアンバランス入力、-10デシベル、3.5ミリヘッドホン出力

タイムコード:LTC入出力(BNC)、エンベデットSDI、エンベデットHDMI、インターナル

直流電源入力:6.5〜34ボルト、逆極性保護内蔵、ロック式ノイトリックコネクター

消費電力:8ワット(モニターオンリー)、9〜20ワット(モニター/レコードモード)

サイズ、重量:560グラム、200×155×25ミリ、 -10〜+40度(使用時)、-20〜+70度(保管)

出力ダウンスケーリング:DCI4K/UHDから1080pへ変換して出力

ソリッドステートドライブ(別売):SAMSUNG 850PRO 125GB、256GB、512GB、1TB、 850EVO 1TB、 860PRO 512GB、1TB、書き込み420MB/s、読み出し500MB/sec、USB 3.0アダプターに互換

収録フォーマット基本収録方法:ProRes422HQ、422、422LT、422Proxy 4K/UHD/2K/HD 10ビット YCC422 2160p60、1080p60、もしくは1080i60まで
DNxHD 422 (220/145)2K/HD 8ビット YCC422、1080p60まで

標準付属品:HDMIミニ〜マイクロケーブル、SDIケーブル、ACパワーサプライ

関連製品・オプション

オプション

  • CD-SSD-1TB-860PRO 1TB SSD Samsung 1TB SSD ハンドル付き
  • CD-SSD-512GB-860PRO 512GB SSD Samsung 512GB SSD ハンドル付き
  • CD-SSD-CASE SSD収納ケース
  • CD-SSD-HANDLE5PK SSD取り付け取手・ネジ(5個セット)
  • CD-SSD-USB3-ST SSD用 USB3.0カードリーダー
  • CD-OD-AC-PS ACアダプター
  • CD-OD-DTAP D-Tap 電源ケーブル (0.9m)
  • CD-OD-XLR 4ピンキャノン 電源ケーブル (0.9m)
  • CD-OD-Fischer Fisher ARRI-ALEXA用 電源ケーブル (0.9m)
  • CD-OD-Flying 先バラ 電源ケーブル (0.9m)
  • CD-OD-SLplate ソニー Lシリーズバッテリー用アダプター
  • CD-OD-SUplate ソニー Uシリーズバッテリー用アダプター
  • CD-OD-CBPplate キヤノン BP-9xシリーズバッテリー用アダプター
  • EP-3-VLK IDX Vマウントバッテリー用アダプター
  • CD-OD-SDI-36″ 極細同軸BNCケーブル 36″0.9m
  • CD-OD-SDI-18″ 極細同軸BNCケーブル 18″0.46m
  • CD-OD-HDMI-36″ 0.9m HDMIケーブルHigh Speed HDMI type-C to type-D (mini to micro)
  • CD-OD-REMOTE リモートケーブル
  • CD-OD-SP-Apollo apollo用画面保護シート
  • CD-OD-HOOD Odysseyシリーズ用 フード



ファームウェア・各種ダウンロード

Convergentdesign/ファームウェア/Odyssey-Apollo FW 2018.03.1719

「Odyssey・Apolloの最新ファームウェアです。フォルダ内の }CD_UPDATE{ を SSDのルートディレクトリにコピーしてOdyssey・Apolloのスロットに挿入してください。自動的にアップデートが開始されます。(SSDは更新後にフォーマットし直してご使用ください。)アップデートにはAC電源を使用してください。」



Convergentdesign/CD Transfer

FAT32の制限により分割収録されたProRes/DNxHDファイルを、1つのファイルに纏めてTCやメタデータを最適化します。SSDから編集用WSにデータ転送するときにお使いください。また、ApolloのマルチストリームQTを個別のファイルに展開します。PC用はJAVAランタイムが必要です。



Convergentdesign/CD 3D-LUT Utility

.CUBE形式の3D-LUTをOdyssey・Apolloにインポート可能なバイナリデータに変換するユーティリティです。バイナリデータの使用方法はZip内「CD3dLUTConverter.pdf」を御覧ください。



Convergentdesign/CD 3D-LUTs

.CUBE形式の3D-LUTです。Odyssey・Apolloに元からインストールされているファイルと、追加分として用意されたファイルです。
