7708GT/ギガビットイーサネットファイバトランシーバ

7708GT/ギガビットイーサネットファイバトランシーバ

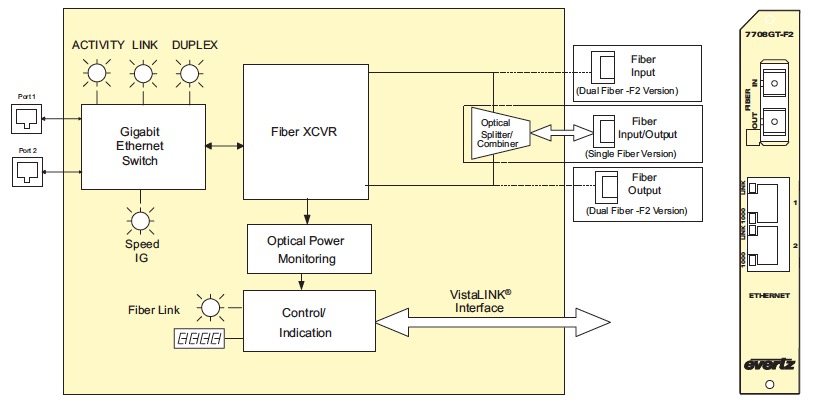

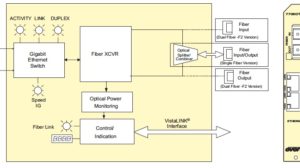

7708GT/ギガビットイーサネットファイバトランシーバの画像

evertzの7708GTシリーズのギガビットイーサネットファイバトランシーバは、光ファイバで10/100 / 1000Base-Tイーサネットチャネルを伝送するコストパフォーマンスに優れた方法を提供します。

トランシーバは、IEEE 802.3 10BASE-T、IEEE 802.3u 100BASE-TXおよびIEEE 802.3ab 1000BASE-T準拠しています。一対の7708GTトランシーバにより、1本の光ファイバまたは2本のファイバで全二重通信が可能です。

また、1000Mb / sの総帯域幅をサポートする2ポートギガビットイーサネットスイッチが内蔵されています。診断LEDは、電力、リンケージおよびデータ受信の表示を提供します。7708GTシリーズモジュールは、ジャンボフレームとスパニングツリープロトコルをサポートしています。

7708GTの2つのバージョンにより、ユーザーは特定のアプリケーションに合わせて最適な価格/性能/機能を選択できます。「-F2」バージョンは、2つの異なるファイバを介して送受信するように設計されており、挿入損失が最も低くなっています。このバージョンはマルチモードまたはシングルモードファイバで動作します。
標準バージョンは、単一ファイバ上で2つの異なる波長(1310nmおよび1550nm)で送受信するように設計されており、シングルモードファイバのみで動作することができます。

特徴
  • 10/100/1000速度、半/全二重モードの自動ネゴシエーション
  • リンク状態を監視するインジケータ
  • オプションのVistaLINK®を使用して、リモート監視と制御が可能
  • 1310nm、1550nm、および1270nm〜1610nmの範囲で最大16のCWDM波長で利用可能な光出力
  • DWDM(ITU-T G.694.1)の波長が利用可能
  • マルチモードまたはシングルモードファイバをサポート
  • ファイバまたはイーサネットチャネルの取り外しが不要で、フレームの前面から完全にホットスワップ可能
  • SC / PC、ST / PCまたはFC / PCコネクタオプション
  • ジャンボフレームのサポート
  • スパニングツリープロトコルのサポート
仕様

イーサネット入出力

標準 IEEE802.3(10 BaseT)、IEEE802.3u
(100 BaseTX)、IEE802.3ab
(1000baseT)

ポート数 2
コネクタ RJ45
ケーブル要件
10 BaseT UTPカテゴリ3,4または5ケーブル、最大328ft / 100m(2ペア)
100 BaseTX UTPカテゴリ5ケーブル(最大328ft / 100m)(2ペア)
1000 BaseT UTPカテゴリ5ケーブル(最大164フィート/ 50m)(4ペア)



光入力/出力

コネクタ
単一ファイババージョン   SC / PC、ST / PCまたはFC / PC
デュアルファイバ(F2)バージョン   SC / PC、ST / PCまたはFC / PC
入力波長 1270nm〜1610nm

最大入力電力
標準 -1dBm
-Hバージョン -8dBm
入力光感度
WDM(-W) -21dBm
標準 -23dBm
高感度(-H) -28dBm

出力波長
標準 1310nm、1550nm(公称)
CWDM 1270nm〜1610nm(ITU-T G.694.2準拠)
DWDM Cバンド(ITU-T G.694.1準拠)

出力電力
1310nm FP -7dBm±1dBm
1310nm(-W) -1dBm±1dBm
1550nm、CDWM(DFB) 0dBm±1dBm
DWDM(DFB) + 7dBm±1dBm

消費電力等

電圧 12V
消費電力 8ワット(非DWDM)または10ワット(DWDM)

関連製品・オプション

ギガビットイーサネットファイバトランシーバ

  • 7708GT13M-W シングルファイバ、WDM、1310nm DFB Tx、Rx
  • 7708GT15-W シングルファイバ、WDM、1550nm DFB Tx、Rx
  • 7708GT13-F2 デュアルファイバ、1310nm FP Tx&Rx



CWDM

  • 7708GTxx-F2 デュアルファイバ、CWDM Tx
  • 7708GTxx-F2-H デュアルファイバ、CWDM Tx、高感度Rx



DWDM

  • 7708GTDxxx-F2 デュアルファイバ、DWDM Tx
  • 7708GTDxxx-F2-H デュアルファイバ、DWDM Tx、高感度Rx
