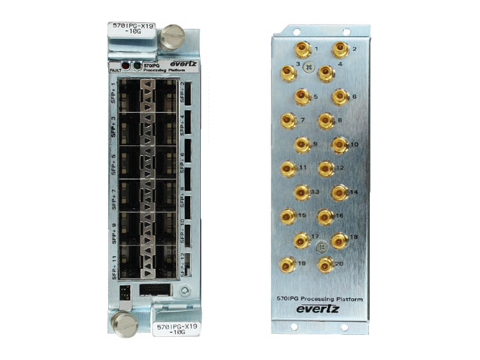

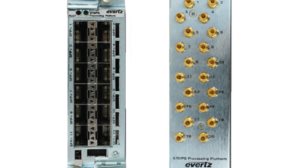

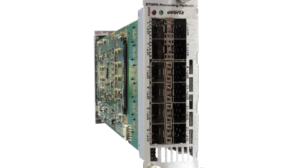

evertz 570IPG-X19-10GはSMPTE ST 2022-6, SMPTE RDD 37, SMPTE ST 2110に対応したビデオIPゲイトウェイです。

特徴

対応IP規格
ビデオ:SMPTE ST 2022-6, SMPTE RDD 37, SMPTE ST 2110
オーディオ:SMPTE ST 302, SMPTE ST 2022-6, SMPTE ST 2110-30
メタデータ:SMPTE ST 2038, SMPTE ST 2022-6, SMPTE ST 2110-40

18個の設定可能なSDI I/O

12個のSFP+ポート

IP側の帯域の最適化とパスの冗長化を可能にする柔軟なチャンネルマッピング機能

SDI出力の無瞬断切替を実現するマルチパスパケットマージ機能

SMPTE 2059-2、Master PCR、BB/3値シンクによる同期に対応

3RU(EIA)フレームに最大7台の570IPX(SDI I/O126個、10GbEポート84個分)を実装可能

MUGNUM(SDVN)、VistaLin Pro(SNMP)による設定・制御

仕様

SDIビデオ

規格:SMPTE ST 424M (3GB/s), SMPTE ST 292M (1.5GB/s), SMPTE ST 259M (270MB/s)

SDI入力

入力数:18(入出力兼用ポートを自由に設定可能)
コネクター:DIN 1.0/2.3
入力イコライザー:100m(3GB/s), 150m(1.5GB/s), 350m(270MB/s)
リターンロス: > 12dB(0.5GHz未満), > 10dB(3GHz未満)

SDI出力

出力数:18(入出力兼用ポートを自由に設定可能)
ライズ&フォールタイム:SMPTE規格に準拠

イーサネット インターフェース:10GE SFP+ x 12個

IP規格

ビデオ:SMPTE ST 2022-6, SMPTE RDD 37, SMPTE ST 2110に対応
オーディオ:SMPTE ST 302, SMPTE ST 2022-6, SMPTE ST 2110-30に対応
メタデータ:SMPTE ST 2038, SMPTE ST 2022-6, SMPTE ST 2110-40に対応

データフォーマット:イーサネット/IP/UDP

電源

消費電力:90W
電圧:12V DC

実装

スロット数:2スロット
フレーム:570FR 15-slot 3RU
フレームコントローラー:570FC(1スロット)

同期

570FRのBNC入力x2(アナログ525/625), Master PCR(10GbEポート), PTP(10GbEポート)
