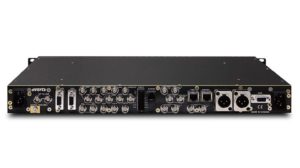

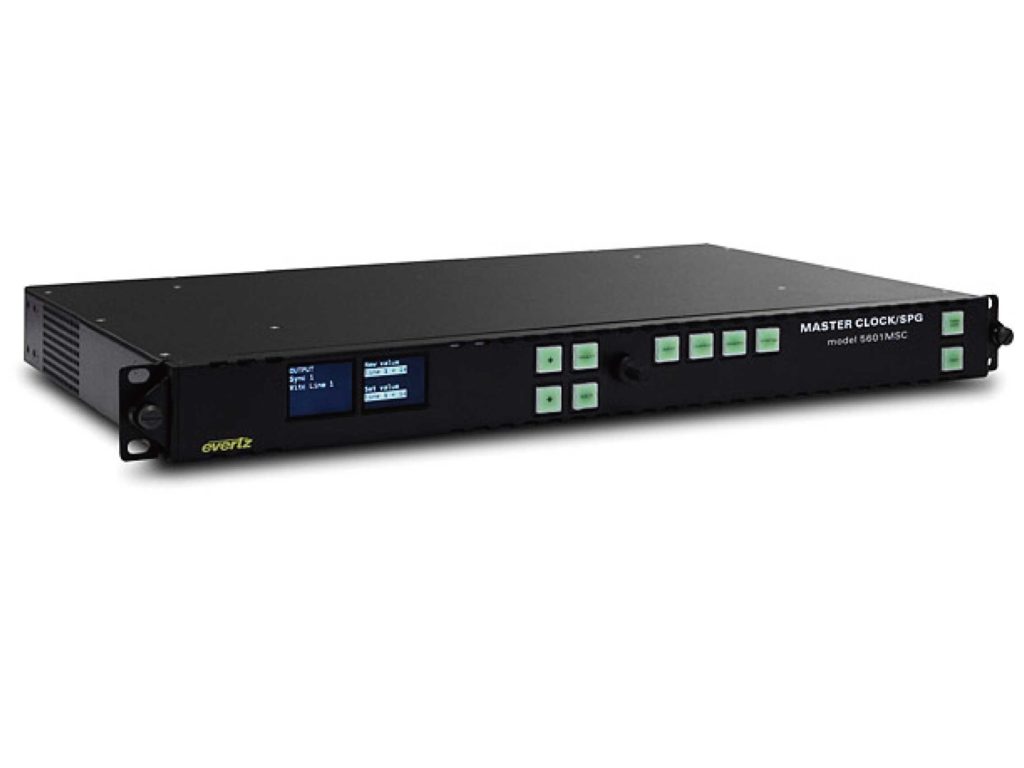

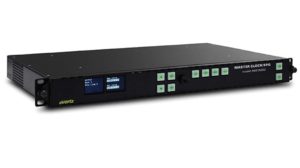

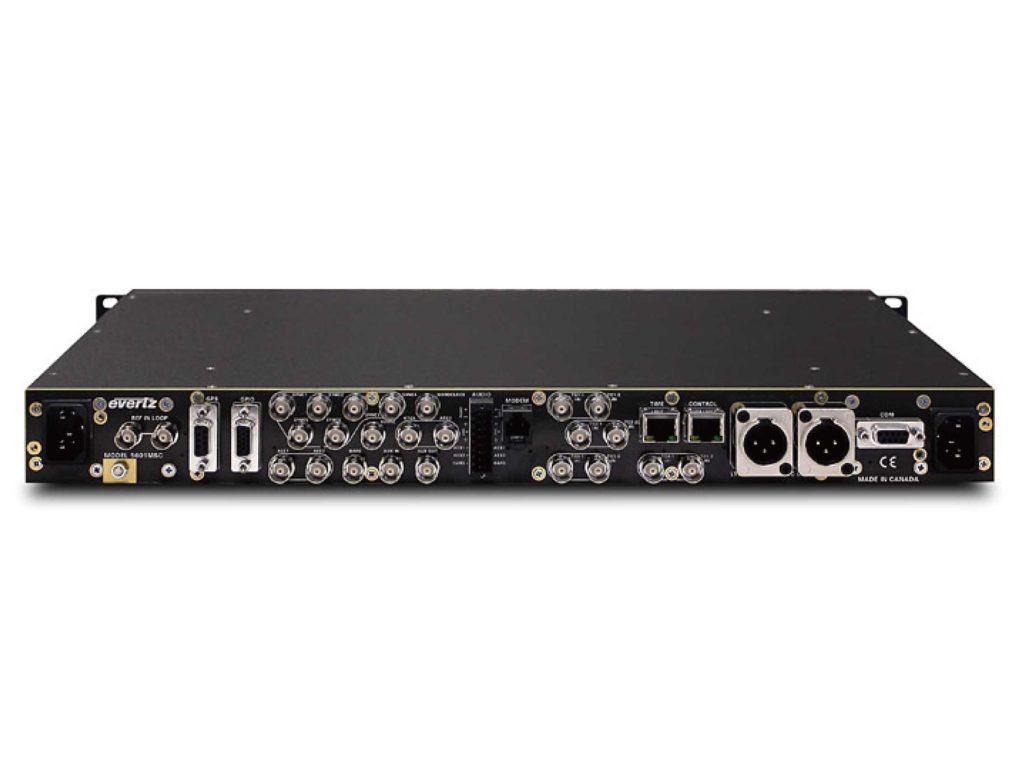

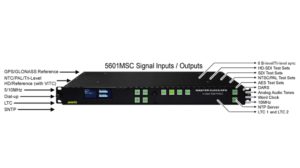

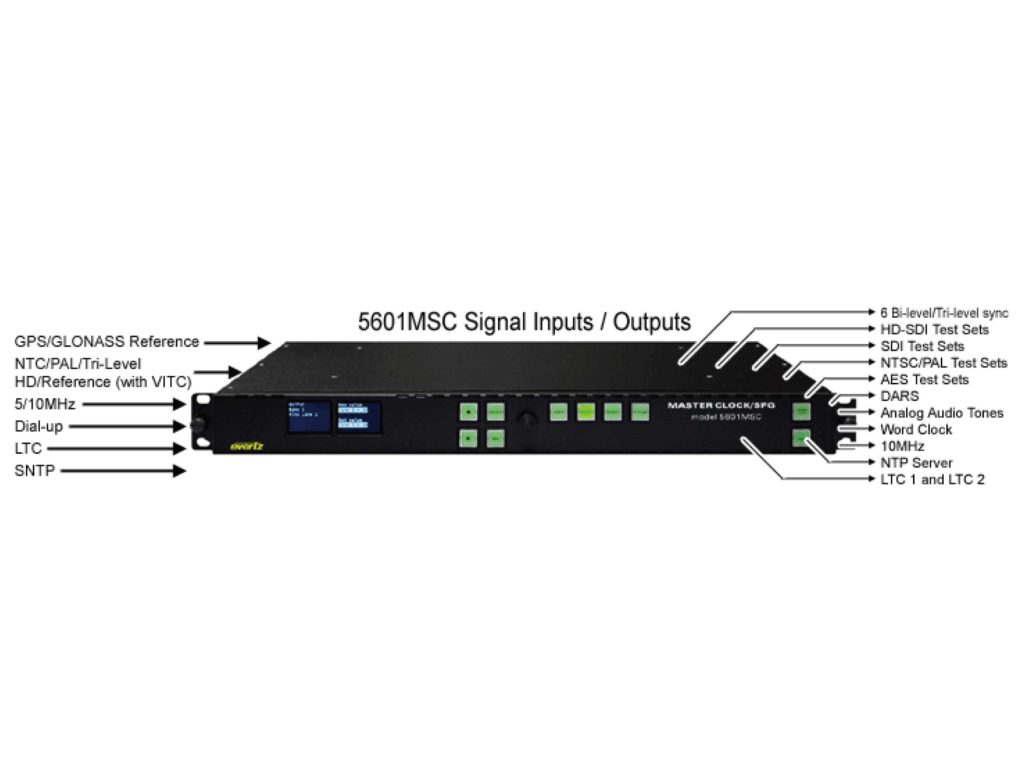

5601MSC マスターシンクジェネレーター / マスタークロックシステムの画像
5601MSC マスターシンクジェネレーター / マスタークロックシステムの画像
5601MSC マスターシンクジェネレーター / マスタークロックシステムの画像

evertzの5601MSCは、放送品質のマスターシンクジェネレーター(SPG)およびマスタークロック(マスタータイムコードジェネレーター)です。

5601MSCのSPGセクションとMaster Clockセクションはどちらも、GPSオプション(+ GP)を追加することによって、安定性の高い時間と周波数の基準を参照することができます。





特徴
  • 独立して計時可能な6つのプログラマブルリファレンス出力
  • ブラックバースト、2値シンクまたは3値シンク出力選択可能
  • 2つの独立したLTC / IRIG-Bタイムコードジェネレーター
  • LTC / IRIG-Dタイムコードリーダー(オプションのIRIG-B)
  • ビデオおよび10MHz / 5MHzリファレンス用のリファレンス入力
  • 周波数と時刻の参照用のGPSオプション(GLONASSオプション)
  • 時刻参照用のSNTPオプション
  • 3.58 / 4.43 / 5MHzリファレンス出力
  • 10MHzリファレンス出力
  • ワードクロック出力
  • 出力周波数の安定性は1.0 x 10 -8(または0.01 ppm)以上を保証
  • 時刻参照ダイヤルアップ用のオプションのモデム
  • 利用可能なオプションのテストジェネレータは次のとおりです(注文オプションを参照)。
    ※コンポジットビデオ
    ※AES / DARS
    ※アナログオーディオトーン
    ※SD SDI
    ※HD SDI
    ※3G SDI
  • オプションのNetwork Time Protocol(NTP)サーバーのサポート
  • オプションのPTP / IEEE-1588マスターサポート
  • オプションの冗長ホットスワップ対応電源
  • 二重化冗長システム用のチェンジオーバーユニット(オプション)
  • タイムリファレンス取得用のVITCタイムコードリーダー
  • VistaLINK®(SNMP)による機器設定およびステータスモニタリング
  • すべてのアクティブコンポーネントは前面からアクセスできホットスワップ可能です
仕様

アナログ同期出力

出力規格
ブラックバースト SMPTE ST 170(NTSC-M)、ITU-R BT.1700-1(PAL-B)
2値シンク Slo-Pal 625i / 48、625i / 47.95、480p / 59.94
3値シンク SMPTE ST 274(1080p / 23.98、1080p / 24、1080i / 50、1080i / 59.94、1080i / 60、1080p / 24.98F、1080p / 24sF、1080p / 25、1080p / 29.97、1080p / 30、1080p / 50、1080p / 59.94、1080p / 60)
SMPTE ST 296(720p / 59.94、720p / 60、720p / 50、720p / 30、720p / 24)
パルス信号 PALカラーフレーム、1Hzパルス、IR1G DATUM 1 / 1.001Hzパルス、6 / 1.001Hzパルス
CW信号 5MHz、10MHz、NTSC-Mサブキャリア、PAL-Bサブキャリア
ワードクロック 48kHzワードクロック
コネクタ BNC
出力数 6

10MHzの出力

出力レベル 75Ωで選択可能な1.0V pp、2.0V pp(75Ω終端)
コネクタ BNC
出力タイプ 10MHzの正弦波(デフォルト)
SNR > 70dB rms
SFDR > 50dBc



ワードクロック出力

出力タイプ 48kHzワードクロック(デフォルト)
コネクタ BNC
立ち上がり時間 <25ns
レベル 5V CMOS(1kΩ)または±1V(75Ω)



LTC出力

規格 SMPTE ST 12-1またはIRIG-B
フレームレート 24、25、30、29.97(ドロップフレームとノンドロップフレーム)
出力数 2



LTC入力

規格 SMPTE ST12-1またはIRIG-B
入力数 1



通信と制御

シリアルポート
コネクタ Dsub9ピンメス
レベル RS-232

GPS / GLONASS受信機(+ GPまたは+ GPSGオプション)

温度 -40℃〜+ 70℃
湿度 相対湿度95%、60℃で結露
寸法 3.74 “D x 2.85” H(100 mm x 72 mm)



モデム(+ Mオプション)

コネクタ RJ-11電話ジャック
ボーレート 300/1200ボーBell 103互換



イーサネット

ネットワークタイプ 100MB / sベースバンドCSMA / CDローカルエリアネットワーク用のファストイーサネット100 Base-TX IEEE 802.3u規格
10MB / sベースバンドCSMA / CDローカルエリアネットワーク用のEthernet 10 Base-T IEEE 802.3u規格
コネクタ RJ-45
NTPポート(+ Tオプション )
標準 NTP V4準拠、ブロードキャスト、およびサーバーモードのサポート
時間はGPS、LTC、VITCを基準とするか、過去10日以内にモデムを介して同期されている必要があります(RFC 1305に従って)。
SNTP入力 NTP V4準拠

PTP / IEEE-1588(+ PTPオプション)

タイム
イーサネットポートでのIEEE-1588v2のサポート



DARS&AESテストジェネレータ(+ SDTG、HDTGまたは3GTGオプション)

標準
アンバランス SMPTE ST 276-1シングルエンドAES(24ビット)(1V pp〜75Ω)
バランス AES3(24ビット)(4V pp110Ω終端)
出力数
DARS 1アンバランス、1バランス
AESテストジェネレーター 2アンバランス、2バランス
コネクタ
アンバランス BNC
バランス  フェニックスコンタクト
サンプリングレート 48kHz
インピーダンス
アンバランス 75Ω
バランス 110Ω
AESトーン メニュー選択可能



ゲンロック入力

ビデオ/ 10MHz選択可能
タイプ 標準SMPTE ST 170(NTSC-M)、ITU-R BT.1700-1(PAL-B)、オプションのVITC付きカラーブラック1V pp、および10フィールドパルス
HDトライレベル同期(同期出力と同じHD規格)
入力数 2ループスルー
ハイインピーダンス、絶縁、差動外部終端が必要
コネクタ BNC
リターンロス > 40dB〜10MHz(外部75Ω終端付き)
入力レベル範囲
ビデオ -3.5dB(二重終端)〜+ 6dB(未終端)
10MHz 0.3V pp〜4.0V
周波数ロック範囲
ワイドモード ±15ppm分
ナローモード ±0.1ppm分

アナログコンポジットビデオテストジェネレーター(+ SDTG、HDTGまたは3GTGオプション)

標準 SMPTE ST 170(NTSC-M)
ITU-R BT.1700-1(PAL-B)
出力数 2
コネクタ BNC
信号レベル 公称1V pp
DCオフセット 0V±0.05V
出力インピーダンス 75Ω
リターンロス > 40dB〜6MHz
周波数応答 ±0.1dB〜5.5MHz
SNR > 75dB rms



アナログオーディオトーンジェネレータ(+ SDTG、HDTGまたは3GTGオプション)

出力数 2
コネクタ フェニックスコンタクト
出力インピーダンス 66Ω
信号レベル 10kΩ負荷に-30から+ 10dBu(10kΩインピーダンス)
DCオフセット <10mV
ノイズフロア <-90dBu
THD + N 1kHz @ + 10dBu、<-100dB(10kΩインピーダンス)



SDIテストジェネレータ

規格
+ SDTGオプション SMPTE ST 259-C(270MB /s)
+ HDTGオプション SMPTE ST 259-C(270MB / s)、SMPTE ST 292-1 4:2:2
+ 3GTGオプション SMPTE ST 259-C(270MB / s)、SMPTE ST 292-1 4:2:2、SMPTE ST 372デュアルリンク、およびSMPTE ST 424、SMPTE ST 2048-2およびSMPTE ST 2036-1 2160ラインフォーマットの場合
クワッドリンクSMPTE ST 292-1 4:2:2
クワッドリンクSMPTE ST 424 4:2:2
SMPTE ST 425-3デュアルリンク3GB /s
SMPTE ST 425-5クワッドリンク3GB /s
ジェネレータ数 4(2出力あたり)
エンベデッド SMPTE ST 299-1またはSMPTE ST 272に準拠した最大4つのオーディオグルー​​プおよび選択可能なトーン周波数およびオーディオグルー​​プ
コネクタ BNC
信号レベル 800mV
DCオフセット 0V±0.5V
ライズ/フォールタイム 100ps HD / 3G、600ps SD
オーバーシュート 10%未満
ジッタ <0.2UI
リターンロス > 15dB(1.5GHz)
> 10dB(3GHz)



GPIO

入力数 2
出力数 2(機能メニュー選択可能)
コネクタ DB-15メスの4ピンと2アースピン



サイズと重量

寸法 483 mm W x 45 mm H x 292 mm D
重量  3.5kg



電源

電圧 オートレンジ100〜240V AC、50 / 60Hz
消費電力 最大90ワット(全オプション装着)
オプションの冗長電源が利用可能

関連製品・オプション

オプション

+ 2PS
冗長電源

+ M
モデムオプション

+ GP
GPSオプション(GPS受信機と50フィート耐候性ケーブルを含む)

+ GPSG
GLONASS / GPSオプション(GLONASS / GPS受信機と50フィート耐候性ケーブルを含む)

+ T
NTPサーバ、SNTPクライアント

+ SDTG
4デュアル出力SD SDIテストジェネレータ
2 NTSC / PALテスト信号ジェネレータ出力
1ステレオアナログオーディオトーンジェネレータ
1 DARSジェネレータ(バランス&アンバランス)
2 AESジェネレータ(バランス&アンバランス)

+ HDTG
4デュアル出力設定可能SD / HD SDIテスト/ブラックジェネレータ
2 NTSC / PALテスト信号ジェネレーター出力
1ステレオアナログオーディオトーンジェネレータ
1 DARSジェネレータ(バランス&アンバランス)
2 AESジェネレーター(バランス&アンバランス)

+ 3GTG
4デュアル出力設定可能SD / HD / 3G SDIテストジェネレータ
2 NTSC / PALテスト信号ジェネレータ出力
1ステレオアナログオーディオトーンジェネレータ
1 DARSジェネレータ(バランス&アンバランス)
2 AESジェネレータ(バランス&アンバランス)
3Dテストセットを含む

+ IRIG
LTCの入力と出力はIRIG互換です

+ 4K
1 UHDTG SDIテストジェネレータ
SD / HD / 3G SDIテストジェネレータ
2 NTSC / PALテスト信号ジェネレータ出力
1ステレオアナログトーンジェネレータ
1 DARSジェネレータ(バランス&アンバランス)
2 AESジェネレータ(バランス&アンバランス)
3Dテストセットを含む

+ PTP
PTPマスターオンタイムイーサネットポート(+ Tオプションを含む)



アクセサリ

  • WA-T76 GPS受信機用のオプションの100フィート耐候性ケーブル
  • WA-T11 GPS受信機用のオプションの400フィート耐候性ケーブル
