5010/5010-VITC タイムコードジェネレーター/リーダー

5010/5010-VITC タイムコードジェネレーター/リーダー

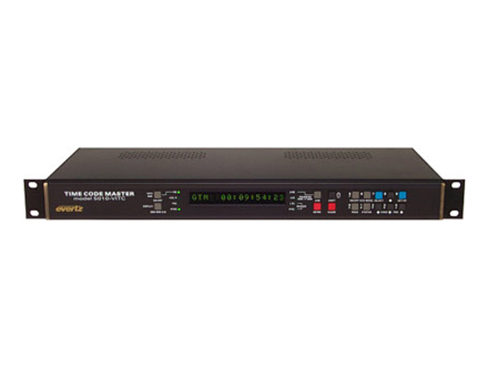

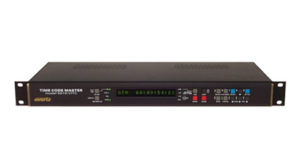

5010/5010-VITC タイムコードジェネレーター/リーダーの画像

5010, 5010-VITCは、LTC, VITCジェネレーター・リーダー、タイムコード・キャラクターインサーターです。(5010-VITCのみVITCに対応)

特徴

5010

  • SMPTE ST 12-1に準拠したタイムコードを出力
  • ジェネレータータイム/ユーザービット、リーダータイム/ユーザービットを個別に位置調整可能なキャラクターインサーター
  • 1/30~70倍速の再生速度に対応したLTCリーダー
  • リジェネレート機能
  • モーメンタリー/コンティニュアスJAMモード
  • フロントパネルの操作により、時間とユーザのビットのプリセットが可能
  • コンピューター接続用のRS-232シリアルポート
  • オンスクリーンプログラミングメニュー
  • SMPTE ST 309準拠
  • Time/Dateモード
  • サマータイム対応
  • 設定可能な2個の接点出力



5010-VITCの追加機能

  • VITCのジェネレート/リーダー機能
  • VITCの挿入ライン数の設定が可能
  • VITCリーダーの読取り範囲の設定可能
  • VITCジェネレータバイパスリレー・オプション
仕様

LTCジェネレーター

スタンダード:SMPTE ST 12-1 NTSC 2/4フィールド。PAL 4/8フィールドのメニュー選択

コネクタ:3ピンオスXLRタイプ

出力レベル:0.5-2.0Vpp(調整可能)

Rise Time:40±10μs

ジッター:<2μs



LTCリーダー

スタンダード:SMPTE ST 12-1

コネクタ:3ピンメスXLRタイプ

入力レベル:0.2-4.0Vpp(バランスまたはアンバランス)

読取り可能な再生速度:1/30 – 70倍速のFWDとREV(再生機器に依存します)



VITCジェネレーター(5010-VITC)

入力:コンポジットビデオ1Vpp(75Ω終端)

出力:2個のコンポジットビデオ

ディファレンシャル・ゲイン:<0.5%

ディファレンシャル・フェイズ:<0.5°



VITCリーダー(5010-VITC)

入力:コンポジットビデオ1Vpp(ハイインピーダンス ループスルーアウト付き)

読取り可能な再生速度:スチル – 40倍速(再生機器に依存します)

キャラクタジェネレーター

入力:コンポジットビデオ1Vpp(75Ω終端)

出力:コンポジットビデオ1Vpp

シリアルリモートコントロール・インターフェース:RS-422/232

電源:100-230V AC、50 / 60Hz 25W

外寸(幅x高x奥行):483mm x 44mm(EIA 1RU) x 196mm

重量:3.5kg
