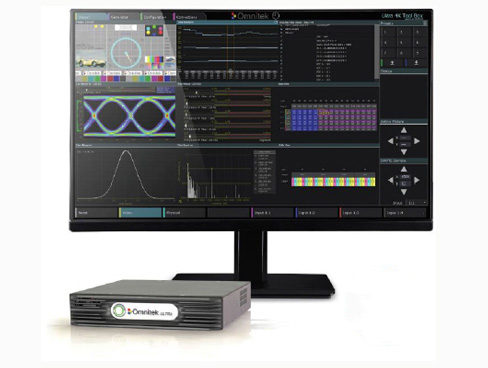

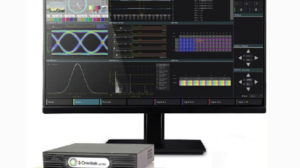

【販売終了】Ultra 4K ToolBox/フィジカルレイヤーアナライザ/データアナライザ/ジェネレータ / Omnitekの画像

OmnitekのUltra 4K Tool Boxは12G-SDI対応のフィジカルレイヤーアナライザ(アイパターン・ジッター解析)/データアナライザ/ジェネレータ製品です。



特徴

3つの機能を備えた12G-SDI対応のTool BOX

  • フィジカルレイヤーアナライザ/物理層解析
  • データアナライザ/データ層解析
  • ジェネレータ/信号解析



主な機能

ピクチャーモニタ

  • ピクチャー
  • ズームビュー
  • キャプション
  • タイムコード
  • キャプチャ



オーディオアナリシス

  • PPMメーターズ
  • ラウドネスメーター
  • オーディオステータス
  • ステータスビューアー



ステータスモニタリング

  • ビデオステータス
  • オーディオステータス
  • ステータスビューアー



フィジカルレイヤーアナリシス

  • アイウェーブフォーム
  • ジッターメーターズ
  • フィジカルステータス



アドバンスドフィジカルレイヤーアナリシス

  • ジッターウェーブフォーム
  • ジッタースペクトラム
  • ジッターヒストグラム



データアナリシス

  • データビュー
  • ケーブルビュー
  • データウェーブフォーム
  • アンシラリービューア
  • アンシラリーウォッチ



タイミング

ガマットメーター

イベントアンドクローズドキャプションロギング

ハイダイナミックレンジオプション

Ultra XR サポート







仕様

ビデオ

双方向I/O

3×SDI:3G/HD/SD-最高Quad Link 4K/60まで
BNC,入力インピーダンス75Ω

入力

1×SDI(EYE): 12G/6G/3G/HD/SD -Eye&Jitter測定対応
BNC,入力インピーダンス75Ω

2×SDI(AUX):12G/6G/3G/HD/SD -最高4K/60まで
BNC,入力インピーダンス75Ω

HDMI:HDMI-最高1080p60まで



出力

2×SDI(AUX):12G/6G/3G/HD/SD -最高4K/60まで
BNC,入力インピーダンス75Ω

DisplayPort:DisplayPort1.2MST&SST-最高4K/60まで
HDMI:HDMI-最高1080p60まで



リファレンス

同期入力:アナログBlack(0.3V p-p) or Tri-level(0.6Vp-p)
BNC,入力インピーダンス75Ω







オーディオ

入出力

Audio I/O:Embedded SDI,HDMI & DisplayPort



操作コントロール&ファイルI/O

制御&ファイルI/O

Ethernet:1Gb/s,RJ45
2×USB:USB2.0

ユーザーインターフェース

Display:HDMI,DisplayPortもしくはHTML over IP
Control:USBキーボードとマウスもしくはブラウザ経由



ビデオフォーマット

SDI:

  • 4095x216op -23.98/24/25/29.97/30/47.952/48/50/59.94/60Hz
  • 3840x2160p -23.98/24/25/29.97/30/50/59.94/60Hz
  • 2048x1080p -23.98/24/25/29.97/30/47.952/48/50/59.94/60Hz
  • 1920x1080p -23.98/24/25/29.97/30/50/59.94/60Hz
  • 2048, 1920x1080sF -23.98/24/25/29.97/30Hz
  • 2048, 1920x1080i -50/59.94/60Hz
  • 1280x720p-23.98/24/25/29.97/30/50/59.94/60Hz
  • 720x486i -59.94, 576i -50Hz



Sampling:4:2:2, 4:4:4 -Y, Cr, Cb, R, G, B -8, 10 bits

HDMI:

  • 1280x720p -50/60Hz
  • 1920x1080p -50/60Hz



DisplayPort:

  • 1280×720p -50/60Hz
  • 1920×1080p -50/60Hz
  • 3840×2160p-30/50/60Hz



規格

UHDTV1 50/60:

  • 12G-SDI ST 2082-10 (2SI)
  • Dual-link 6G-SDI ST 2081-11 (2SI)
  • Quad-link 3GA-SDV3GB-SDI ST 425-5 (2SI and SQ)



UHDTV1 25/30 :

  • 6G-SDI ST 2081-10 (2SI)
  • Dual-link 3GB-SDI ST 425-3 (2SI and SQ)
  • Quad-link HD-SDI (SQ)



HD1080p:3GA-SDI/3GB-SDI/3GB-DS-SDI/Dual-link HD-SDI ST 425-1, 372
HD/SD:HD-SDI/SD-SDI ST 2048-2,274,296,259
Colour spaces:ITU-R BT.601,ITU-R BT.709,ITU-R BT.2020



環境

電源:12V DC 60W. PSU100-240V AC 50-60Hz
大きさ・重さ:215mm×233mm×42mm,1.7Kg
温度:動作時→5℃から35℃  保管時→-20℃から50℃
湿度:95%以下(結露無きこと)
制限事項:4K Tool Box with Analyzer, Generator, Converter, PHY to 6G .
Also as separate Anal er, Generator or Converter to 6G

関連製品・オプション

VIDEO_12G:I/O support for 12G-SDI
ANALYZE:Data analysis
GENERATE:Multi-format generator
CONVERT:Multi-format converter
PHY:Physical layer analysis up to 6Gb/s
PHY_ADV:Advanced physical layer analysis(requires PHY)
and 12Gb/s physical layer support(requires VIDEO_12G)
