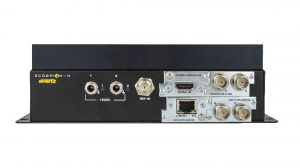

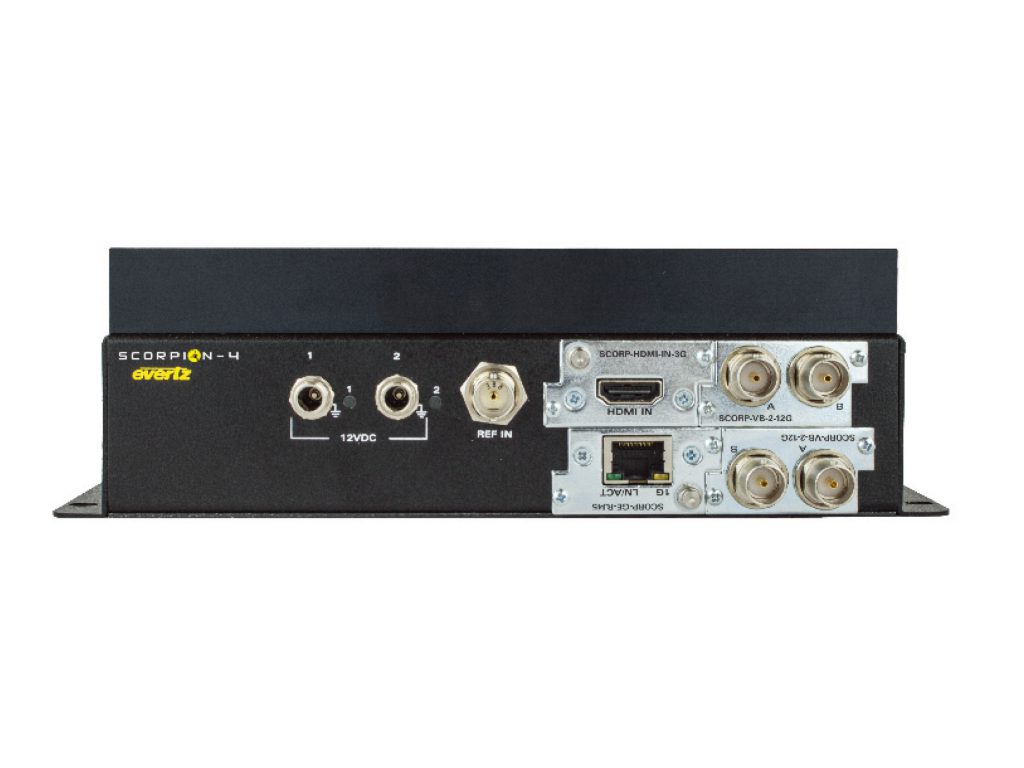

evertzのSCORPION-4メディアプロセッシングプラットフォームは、1GbE/10GbEおよび25GbEイーサネットWANネットワーク上でビデオ、オーディオ、およびデータサービスを同時に転送することが可能な、スタンドアロンのコンパクトなマルチサービス信号変換、アグリゲーションゲートウェイです。

SCORPION I/Oミニモジュールを使用することで、SCORPION-4は非常に柔軟で、12GシングルリンクSDI、イーサネット、MADI、AES、HDMI、インターコム、シリアルデータを含む様々な種類の信号に対応できます。

SCORPION-4は、デュアル10GbEまたは25GbEトランクポートを介したIPへのカプセル化および非カプセル化を特徴としています。



1RU SCORPION-X18を含む他の互換性のあるIPゲートウェイと組み合わせると、SCORPION-4は、ポイントツーポイント、リング、およびハブアンドスポーク構成の統合されたスケーラブルなトランスポートネットワークの一部となり、異なるトランスポートメデイアを使用した異なるサイトからのコンテンツの共有が可能になります。

SCORPION-4は、小型のファンレスフォームファクターを持ち、モバイルおよびスポーツの生放送制作アプリケーションに最適です。

特徴
  • 完全なモジューラー式の高密度なスタンドアロンフレーム
  • ビデオ、オーディオ及びデーター伝送を処理するためのオールインワンプラットフォーム
  • SMPTE ST 2022-6及びSMPTE ST 2110をサポート
  • 1GbE/10GbE/25GbE WAN IPネットワークをサポート
  • SCORPION I/Oモジュールを最大で4つ収容可能

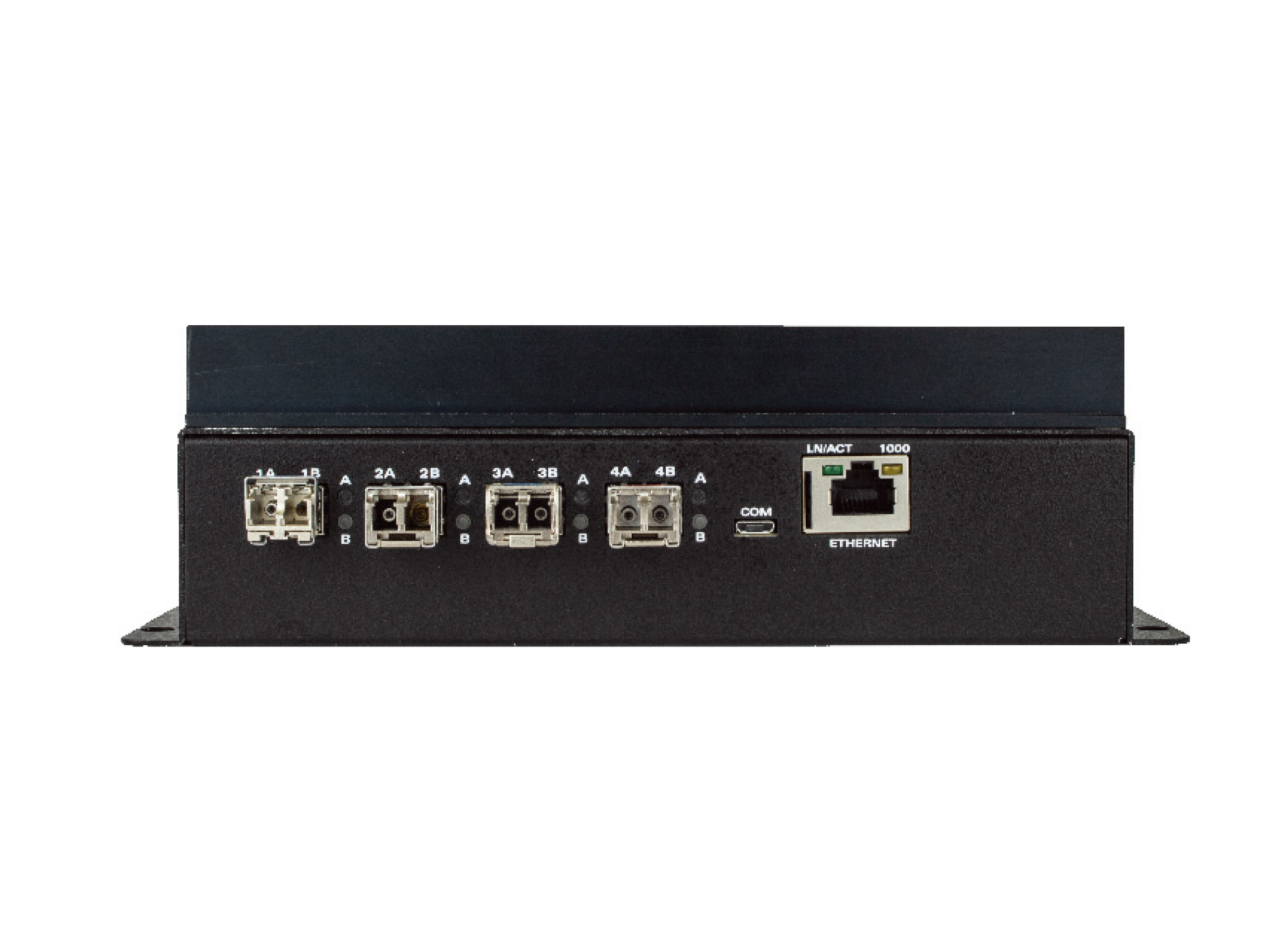

  • 最大4つのイーサネット WAN IP接続用のSFPポート
  • MSA SFPトランシーバーをサポート
  • 12G/6G/3G/HD/ASI、イーサネット、シリアルデーター、インターコム、HDMI、USBなどの多種多様な信号に対応
  • リダンダント電源オプションあり
  •  オンボードシグナルインテグリティとリンクの解析
  • SNMP、Webアクセス及びMAGNUMを含む複数の制御オプション
  • ヒートシンクの内蔵によるファンレス構造
仕様

システム

収容可能モジュール数

SFP 4

SCORPION Mini I/Oモジュール 4

インピーダンス

SCORPION Mini I/Oモジュールに依存

コネクター

SCORPION Mini I/Oモジュールに依存

コミュニケーション及びコントロール

イーサネット

SNMP over IEEE 802.3/U (10/100/1000BaseTx)

RJ-45コネクター

コントロール

SNMP、Webアクセス、およびコントロールパネル



信号入/出力

コネクター

SCORPION Mini I/Oミニモジュールに依存

インピーダンス

SCORPION Mini I/Oミニモジュールに依存

外部同期

入力数 1

コネクター

BNC

同期信号フォーマット

Anaog 625または525、Tri-Level HD

入力インピーダンス

75Ω



サイズ及び動作環境

寸法

H: 64mm x W: 220mm x D: 160mm

動作温度

0-50℃

電源等

電源装置の構成

デュアル外部電源(プライマリー/セカンダリー)

電圧

DC入力 12V(外部電源には110-220V AC、50/60Hzが必要)

最大消費電力

132W

コネクター

12V DC、オートレンジ 100-240V AC 50/60Hアダプター付き

関連製品・オプション

オプション

  • SCORPION–4–PSX SCORPION-4用外部電源
  • SCORPION–4–RP1 シングルSCORPION-4 19”ラックマウントキット (2RU)
  • SCORPION–4–RP2 デュアルSCORPION-4 19”ラックマウントキット (2RU)



Mini I/O モジュール

MIO–VB–2–12G

デュアルBNC 12G/6G/3G/HD/SD/ASIビデオアクセスモジュール

MIO–GE–RJ45

1GbEイーサネットアクセスモジュール

MIO–AES–IP

AESアクセスモジュールover IP

MIO–AES–D4

AESオーディオディエンベッダーモジュール

MIO–IT–IP

インターコムトランシーバーモジュール(2 x アナログオーディオ I/O、2

x シリアルデーター、4 x GPIO)、デュアルスロット

MIO–HDMI–IN–3G HDMI

インプットアクセスモジュール

MIO–HDMI–OUT–3G

HDMIアウトプットアクセスモジュール

MIO–HDMI–IN–4K

4K SDI及びHDMIインプットモジュール、デュアルスロット

MIO–HDMI–OUT–4K

4K SDI及びHDMIアウトプットモジュール、デュアルスロット
