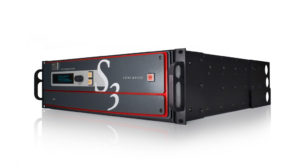

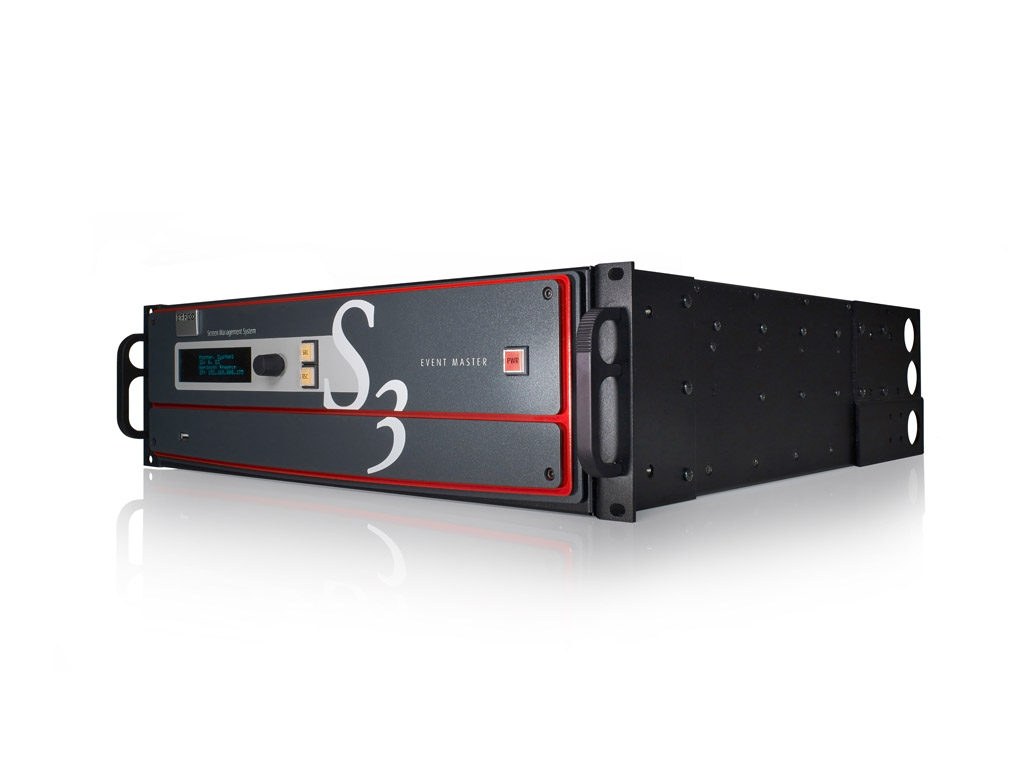

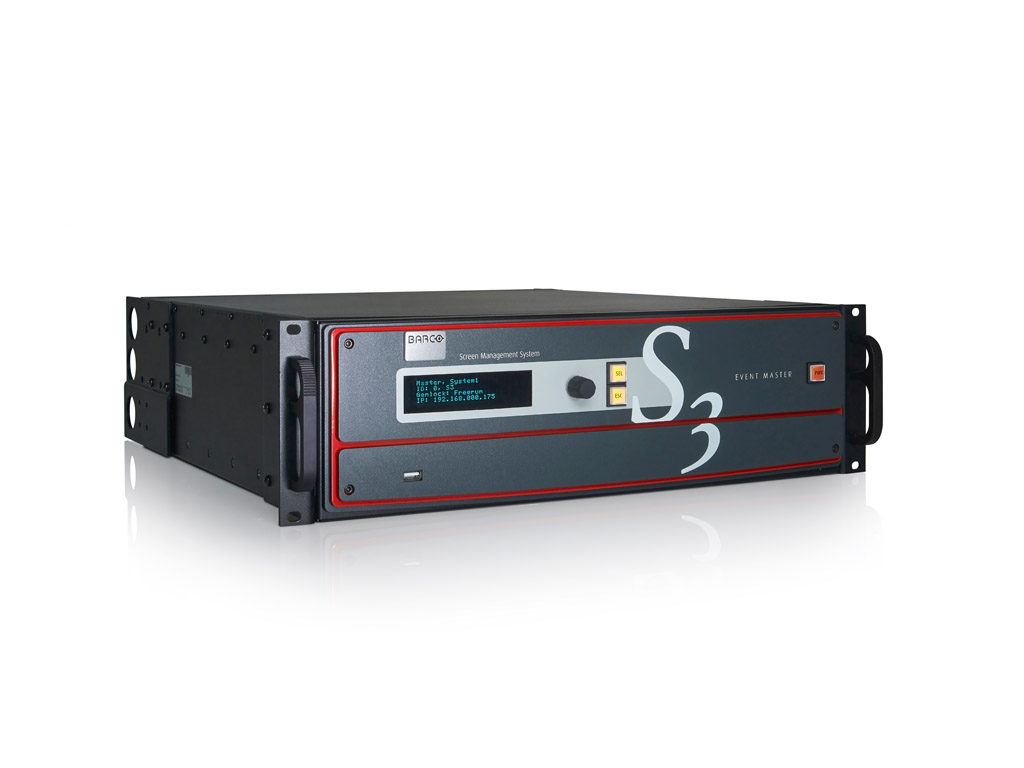

S3-4K/スイッチャーの画像
S3-4K/スイッチャーの画像
S3-4K/スイッチャーの画像
S3-4K/スイッチャーの画像

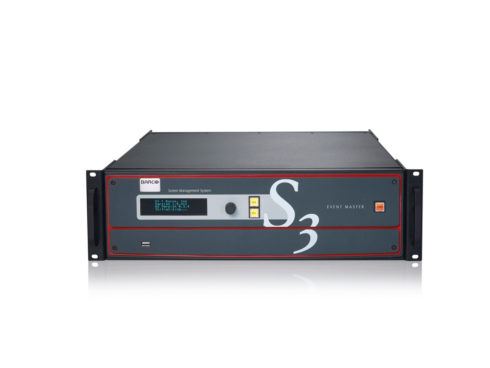

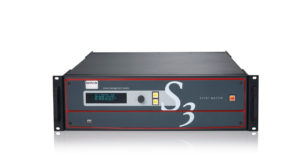

4K60p出力が可能なイベント用シームレススイッチャー

特徴

S3-4Kは、イベントマスターファミリーのひとつです。
この製品は、最大で12入力および12出力(マルチビューアを含む)でのシームレススイッチングが可能です。

また、PIPを使用する場合には、HDならば8レイヤー(4ミキサー)、4Kならば2レイヤー(1ミキサー)を画面上に表示することができます。
各種キーイングへをはじめ、レイヤーのムービング、静止画、プリセット、プロジェクタブレンディングにも対応しています。

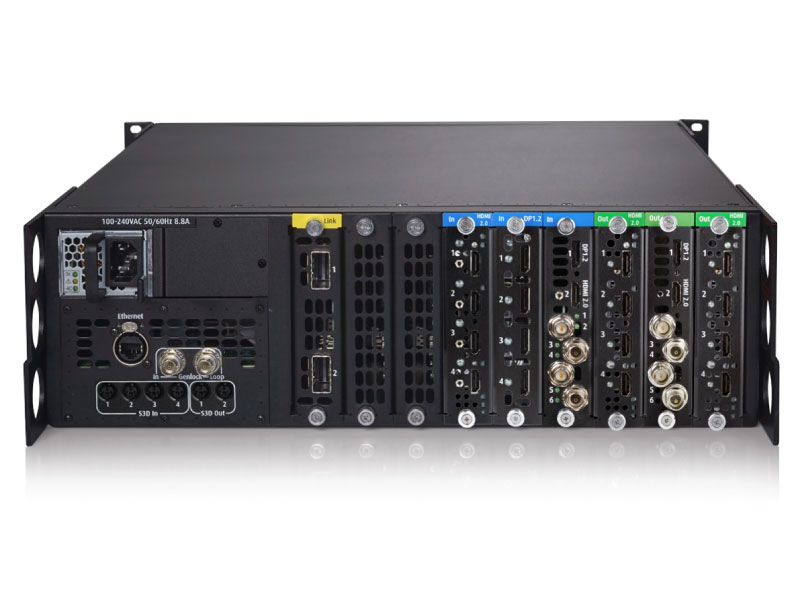

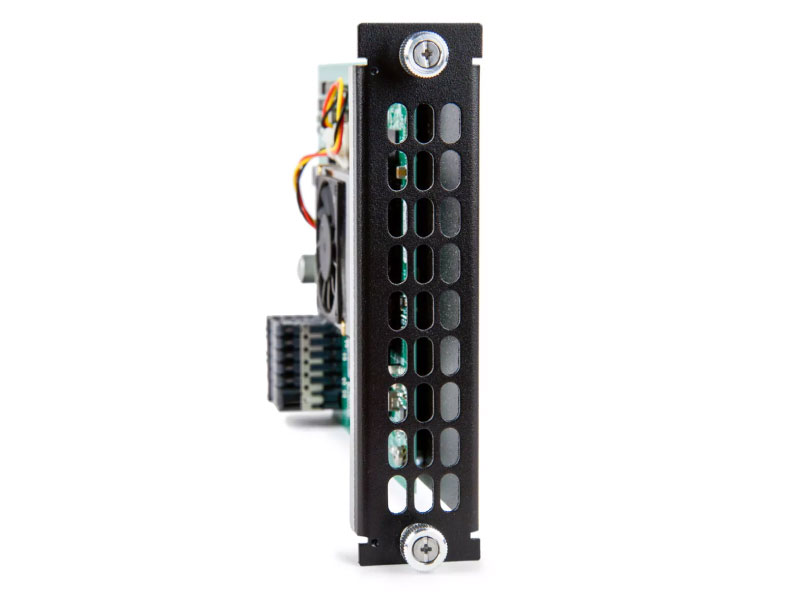

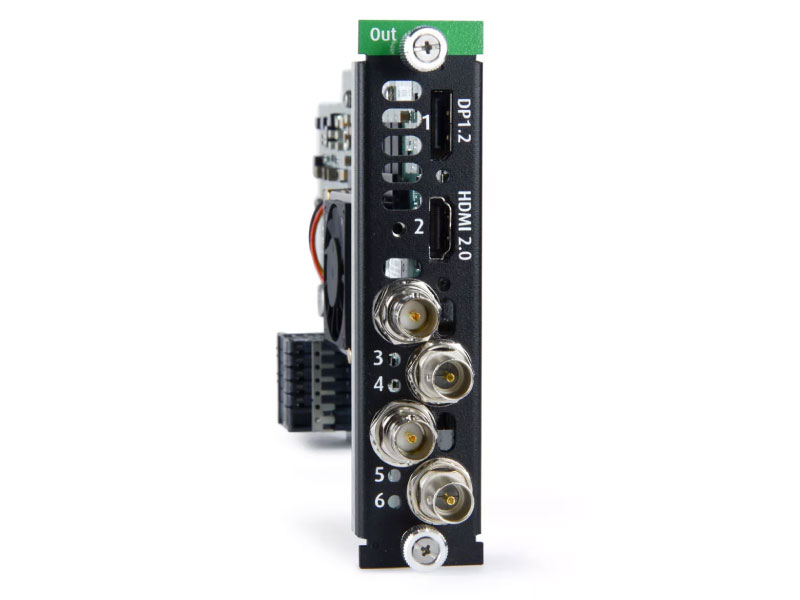

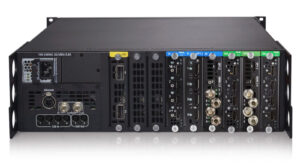

入出力ボードはモジュール形式のため、必要に応じてSDI、HDMI、DisplayPort、DVIなどの各コネクタを任意に構成することができます。

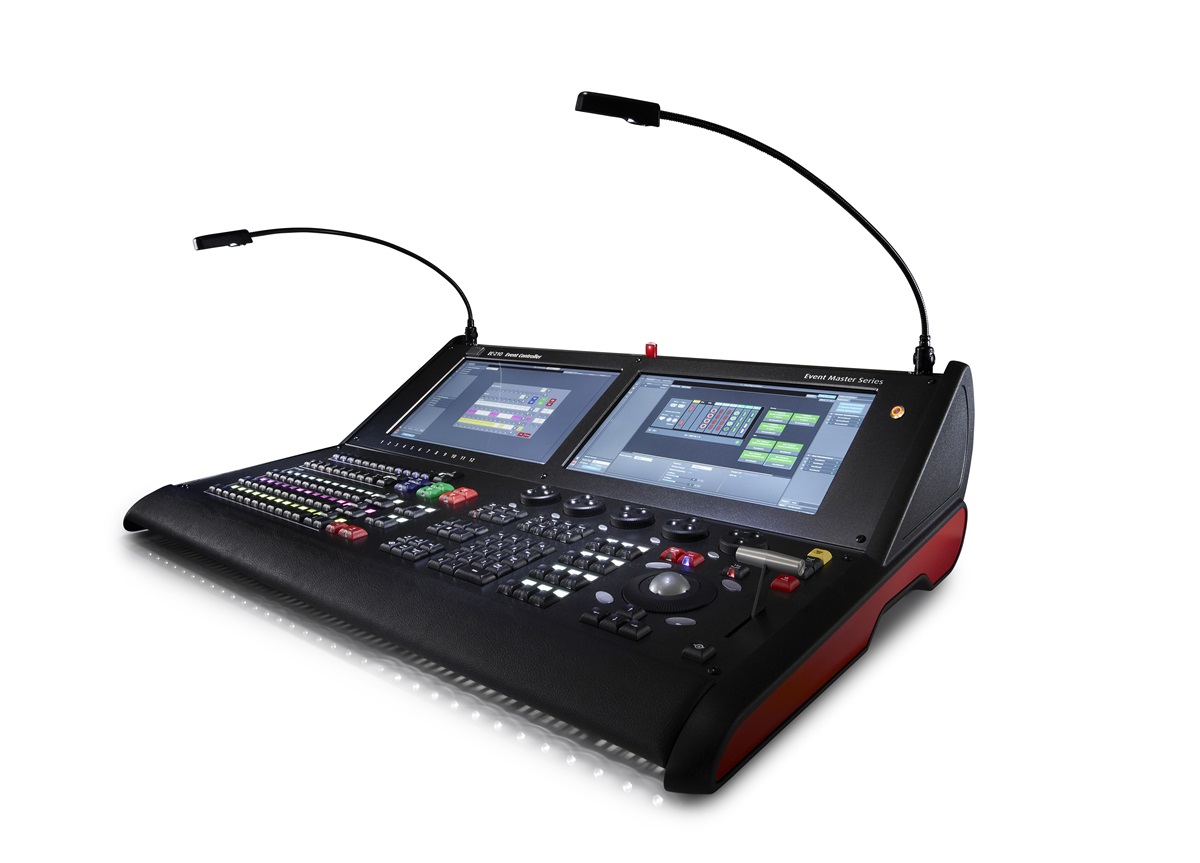

WindowsもしくはMac OSで動作する、視認性の高いGUI(イベントマスターツールセット)により、設定からオペレーションまでを一貫しておこなうことができます。また、オプションの専用外部コントローラ(EC-30、EC-50、EC-210)を使用することにより、コンサートや大規模なステージでのシビアな演出にも対応することが可能です。

2台もしくはそれ以上のS3-4Kをカスケードして使用することにより、入出力およびレイヤー数を増やすことも可能になります。

仕様

ビデオ入力:

12入力
SD/HD/3G SDI x4
HDMI 1.4a x4
DisplayPort1.1 x4
(標準構成の場合)

ビデオ出力:

PGM 4出力 (複数面もしくは単面)、AUX 8出力
SD/HD/3G SDI x4
HDMI 1.4a x8

静止画:

900MBまで静止画を保存可能(フルHDサイズの場合約100枚)

レイヤーエフェクト:

カラーボーダー、ドロップシャドウ
カラーエフェクト
ルミナンス/クロマ/カット&フィルの各種キーイング
PIPムービング



マルチビューア:

2出力
ユーザー定義によるレイアウト
すべての入出力(プレビュー画面を含む)を確認可能

その他:

HDCP対応
PCおよびMAC OSに対応した専用GUI(イベントマスターツールセット)による制御

関連製品・オプション

Full-sized Event Master processor: E2
Event Master Expansion Unit: Ex

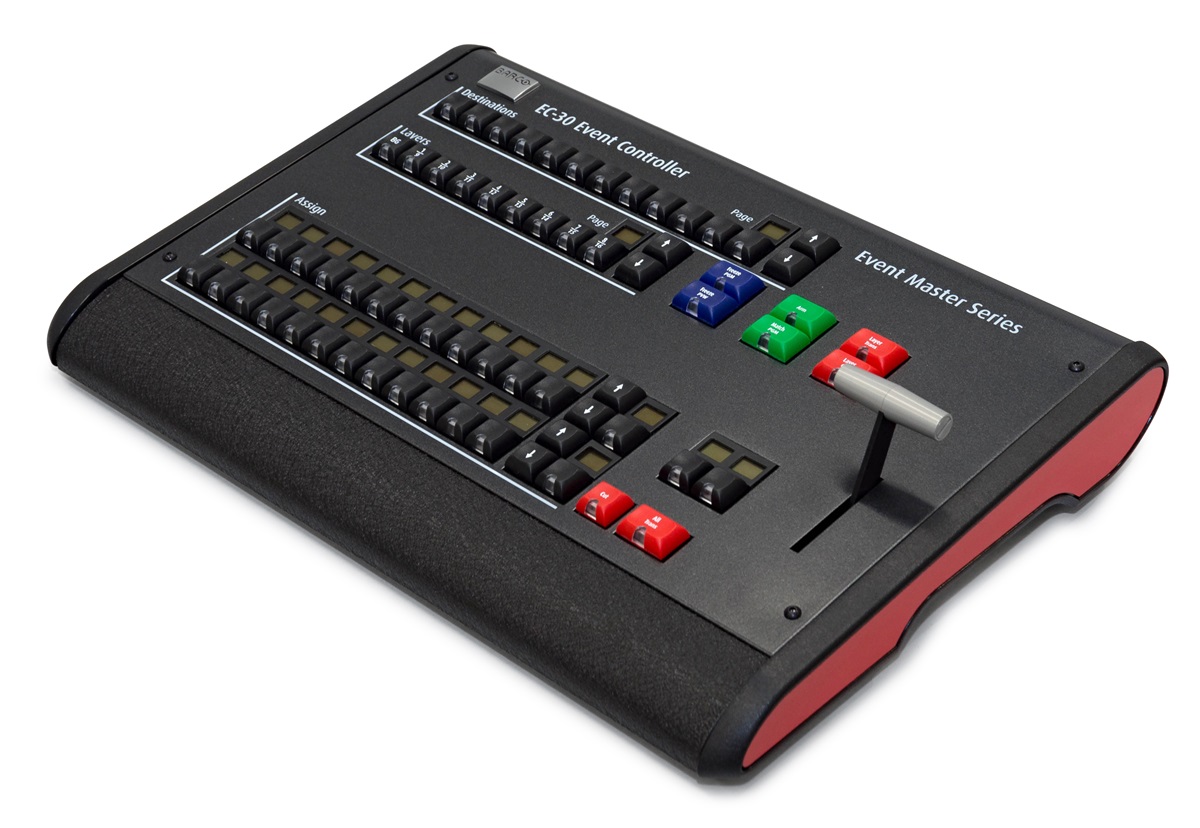

Small Event Controller: EC-30

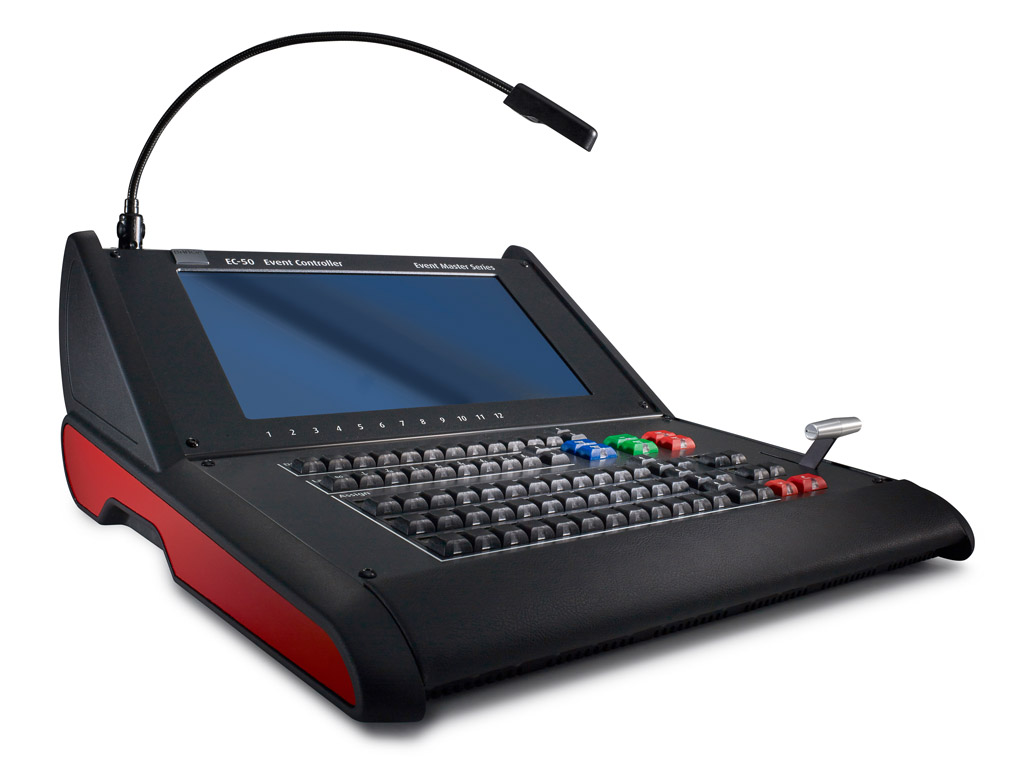

Compact Event Controller: EC-50
