• 最大12GB / sの入力EQと出力リクロッカーを使用して設計
• 冗長イーサネットネットワーク接続
• リダンダント電源対応
• VistaLINK®PROコマンド(SNMP)＆コントロール
• HDBNC、ファイバー、またはその両方のリアプレートサポート

入出力

スタンダード 4K-UHD、3G、HD

スイッチングリファレンス

リファレンス入力 BNC×2、アナログ625/525 /トライレベル

コントロール

イーサネット RJ-45×2
プロトコル SNMP、クォーツプロトコル
シリアルポート RS-232 / RS-422

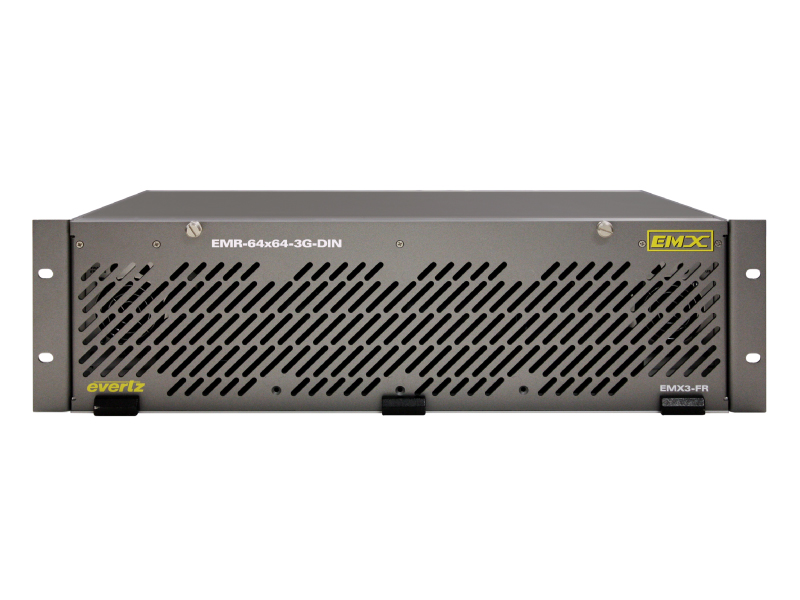

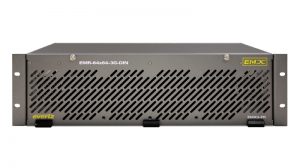

フレーム

外形寸法
EMX6-FR : 483mmW X 266mmH X 400mmD
EMX3-FR : 483mmW X 133mmH X 400mmD

重量
EMX6-FR : 29kG
EMX3-FR : 14.5kG

ゲンロック
入力数 : 2(BNC)
終端 : 75Ω内部

電源
電圧 : AC 100V-240V、50 / 60Hz

消費電力
EMX6-FR : 850W
EMX3-FR : 450W

関連製品

フレーム
EMX6-FR  　6RU　15スロット
EMX3-FR  　3RU　5スロット
EMX-FC EMXフレームコントローラ

リダンダント電源
+ 6PS EMX6-FR用
+ 3PS EMX3-FR用

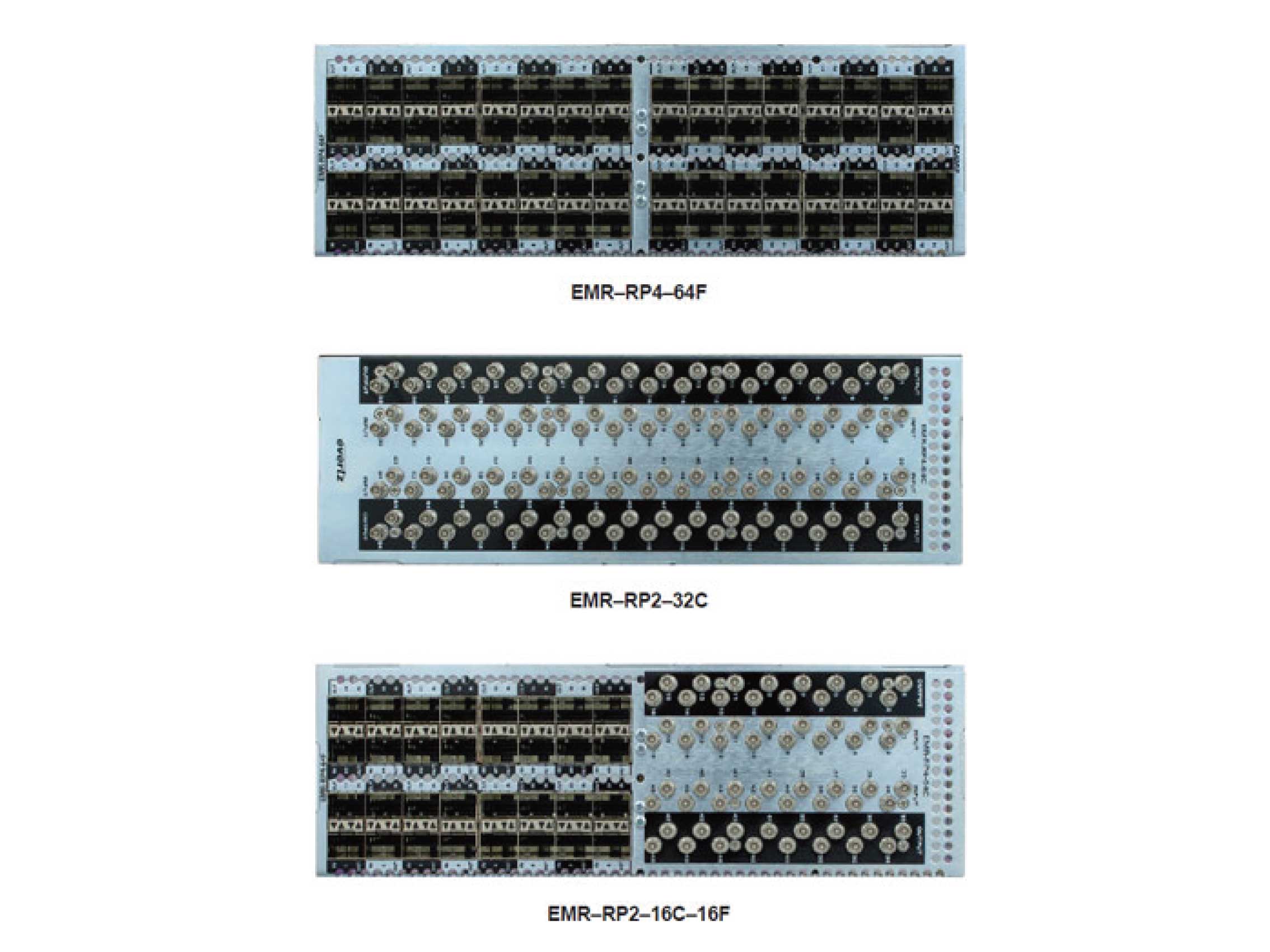

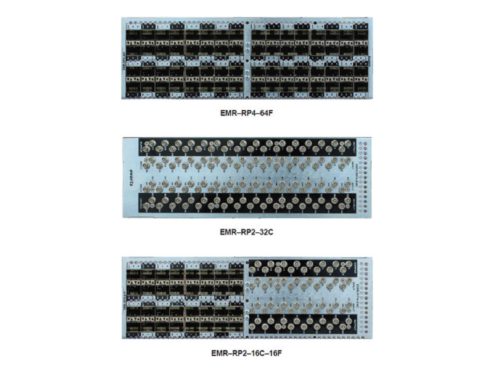

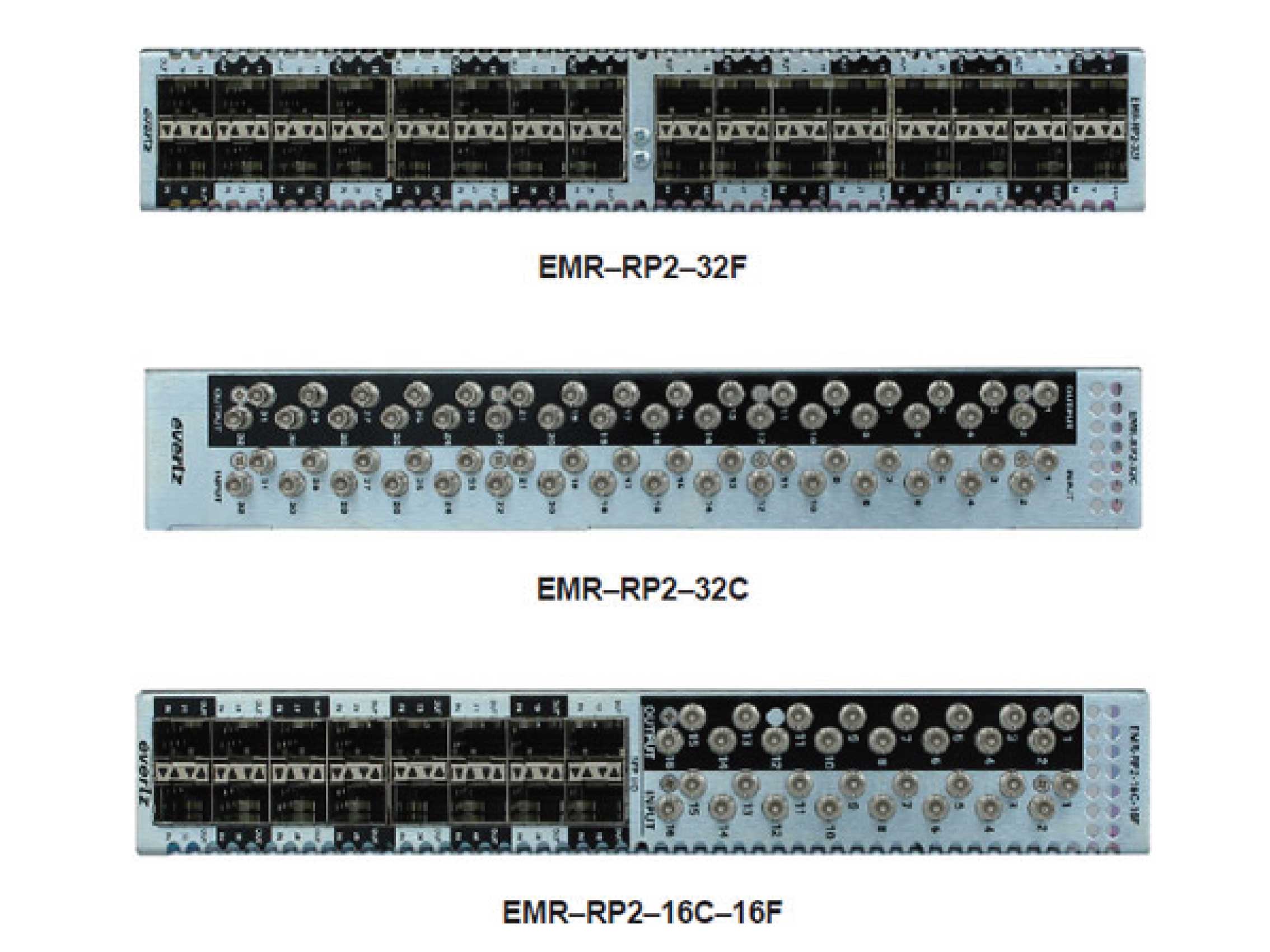

リアプレート
EMR-RP4-64C 64 x 64 HDBNCのリアプレート
EMR-RP4-64F 64x SFPトランシーバポート付きリアプレート
EMR–RP4–32C–32F 32×32HDBNCと32×SFPトランシーバポート付きリアプレート

フューチャーキー(ライセンスキー)
EMR-FK-12G 64×64シングルリンク12G UHD信号をサポート
EMR-FK-CS6 EMR-32×32-3GおよびEMR-64×64-3Gルーター用に、最大6xパスのクリーンスイッチおよびEvertz®特許取得済みのSoftSwitchテクノロジを実現

SFPのオプション
SFPTR-13-R SFPリクロックトランシーバー、1310nm、標準感度レシーバー、3GB / sまでの速度をサポート
SFPTR-DIN-R SDI SFP同軸トランシーバー、リクロック付、DIN 1.0 / 2.3
SFP3TR-BP-DIN-3G バイパスリレーとDINコネクタを内蔵したSD / HD / 3GリクロッキングSFPトランシーバ
SFP3TR-13-12G 12GB / sファイバー SDIビデオトランシーバ、1310nm
SFP3TR-12G-DIN 12GB / s 同軸SDIビデオトランシーバSFP
