EMR-32×32-3G / 32×32 HD・3G・12Gモジュラールーター

EMR-32×32-3G / 32×32 HD・3G・12Gモジュラールーター
EMR-32×32-3G / 32×32 HD・3G・12Gモジュラールーターの画像

evertzのEMR-32×32-3Gは、SD、HD、3Gおよび12Gに対応した32入力× 32出力のモジュラルータです。

特徴
  • 最大12GB / sの入力EQと出力リクロッカーを使用して設計
  • 冗長イーサネットネットワーク接続
  • リダンダント電源対応
  • VistaLINK®PROコマンド(SNMP)&コントロール
  • HDBNC、ファイバー、またはその両方のリアプレートサポート
仕様

入出力

スタンダード 4K-UHD、3G、HD

スイッチングリファレンス

リファレンス入力 BNC×2、アナログ625/525 /トライレベル

コントロール

イーサネット RJ-45×2
プロトコル SNMP、クォーツプロトコル
シリアルポート RS-232 / RS-422



フレーム

外形寸法
EMX6-FR : 483mmW X 266mmH X 400mmD
EMX3-FR : 483mmW X 133mmH X 400mmD
EMX1-FR : 483mmW X 44mmH X 477mmD

重量
EMX6-FR : 29kG
EMX3-FR : 14.5kG
EMX1-FR : 10kG

ゲンロック
入力数 : 2(BNC)
終端 : 75Ω内部

電源
電圧 : AC 100V-240V、50 / 60Hz

消費電力
EMX6-FR : 850W
EMX3-FR : 450W
EMX1-FR : 250W

関連製品・オプション

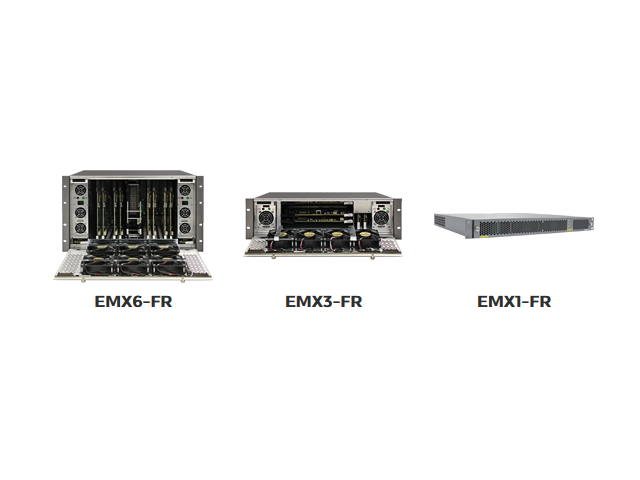

フレーム
EMX6-FR   6RU 15スロット
EMX3-FR   3RU 5スロット
EMX1-FR EMX 1RUルータシャーシ×2スロット
EMX-FC EMXフレームコントローラ

リダンダント電源
+ 6PS EMX6-FR用
+ 3PS EMX3-FR用
+ 1PS EMX1-FR用

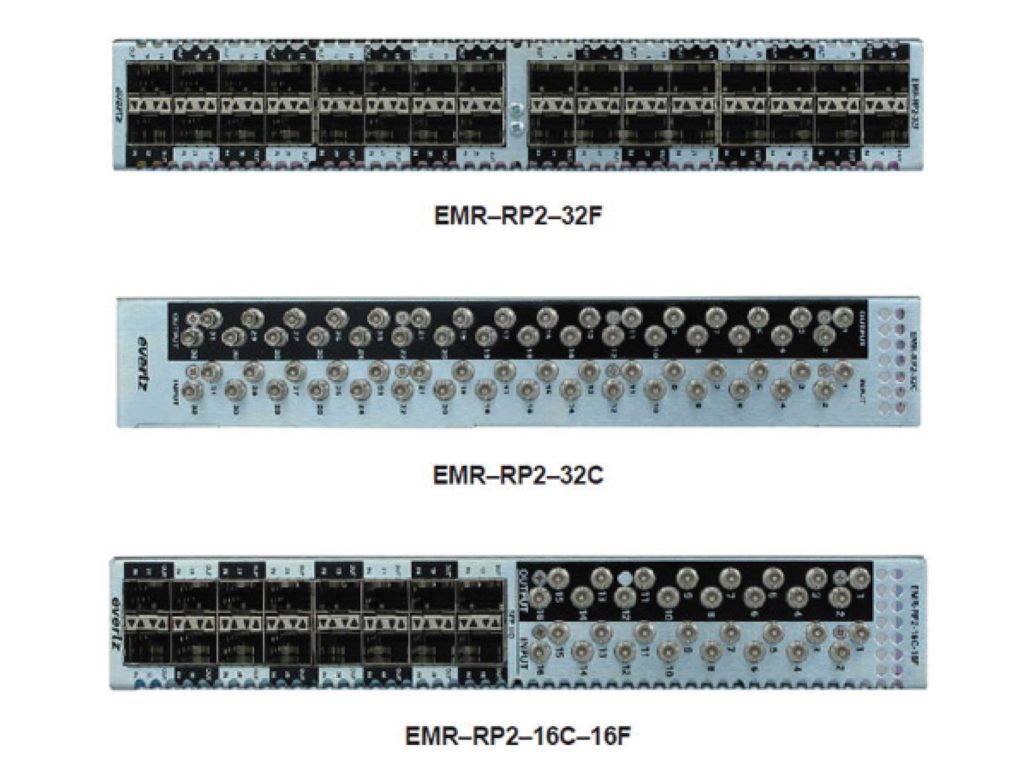

リアプレート
EMR-RP2-32C 32 x 32 HDBNCのリアプレート
EMR-RP2-32F 32x SFPトランシーバポート付きリアプレート
EMR-RP2-16C-16F 16×16HDBNCと16×SFPトランシーバポート付きリアプレート

フューチャーキー(ライセンスキー)
EMR-FK-12G 32×32シングルリンク12G UHD信号をサポート
EMR-FK-CS6 EMR-32×32-3GおよびEMR-64×64-3Gルーター用に、最大6xパスのクリーンスイッチおよびEvertz®特許取得済みのSoftSwitchテクノロジを実現

SFPのオプション
SFPTR-13-R SFPリクロックトランシーバー、1310nm、標準感度レシーバー、3GB / sまでの速度をサポート
SFPTR-DIN-R SDI SFP同軸トランシーバー、リクロック付、DIN 1.0 / 2.3
SFP3TR-BP-DIN-3G バイパスリレーとDINコネクタを内蔵したSD / HD / 3GリクロッキングSFPトランシーバ
SFP3TR-13-12G 12GB / sファイバー SDIビデオトランシーバ、1310nm
SFP3TR-12G-DIN 12GB / s 同軸SDIビデオトランシーバSFP
