EMX6-FR, EMX3-FR, EMX1-FR/フレーム

EMX6-FR, EMX3-FR, EMX1-FR/フレーム
EMX6-FR, EMX3-FR, EMX1-FR/フレームの画像

evertz EMX6-FR, EMX3-FR, EMX1-FRは、ルーティングスイッチャー、マルチビューワー、IP関連機器、各種プロセッサーなどを自由に組み合わせて実装することができるフレームです。

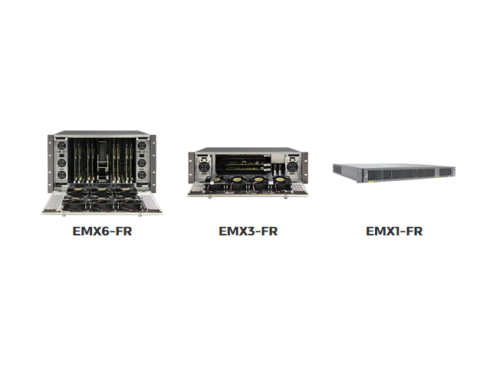

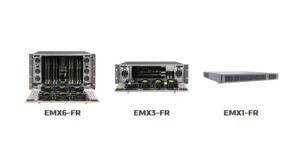

6RU, 3RU, 1RUのサイズからお選びいただけます。

特徴

サイズ : EMX6-FR = 6RU(EIA), EMX3-FR = 3RU(EIA), EMX1-FR = 1RU(EIA)

実装モジュール数(スロット数) : EMX6-FR = 15, EMX3-FR = 5, EMX1-FR = 2

2系統の同期信号入力

実装されたモジュール、電源ユニット、ファンはフレーム前面からホットスワップ可能

電源の冗長化に対応

VistaLink Pro/SNMPによる設定・制御・監視(EMX-FC フレームコントローラー経由)

EMX-FC フレームコントローラーの冗長化に対応

仕様

モジュールの実装数
EMX6-FR : 15個のシングルスロットモジュール
EMX3-FR : 5個のシングルスロットモジュール
EMX1-FR : 2個のシングルスロットモジュール

外形寸法
EMX6-FR : 483mmW X 266mmH X 400mmD
EMX3-FR : 483mmW X 133mmH X 400mmD
EMX1-FR : 483mmW X 44mmH X 477mmD

重量
EMX6-FR : 29kG
EMX3-FR : 14.5kG
EMX1-FR : 10kG

クーリング : ファン

ゲンロック
入力数 : 2(BNC)
終端 : 75Ω内部

電源
電圧 : AC 100V-240V、50 / 60Hz

消費電力
EMX6-FR : 850W
EMX3-FR : 450W
EMX1-FR : 250W

関連製品・オプション

関連製品

  • EMX-FCフレーム コントローラー
  • VistaLink Pro SNMPモニタリングソフトウェア
