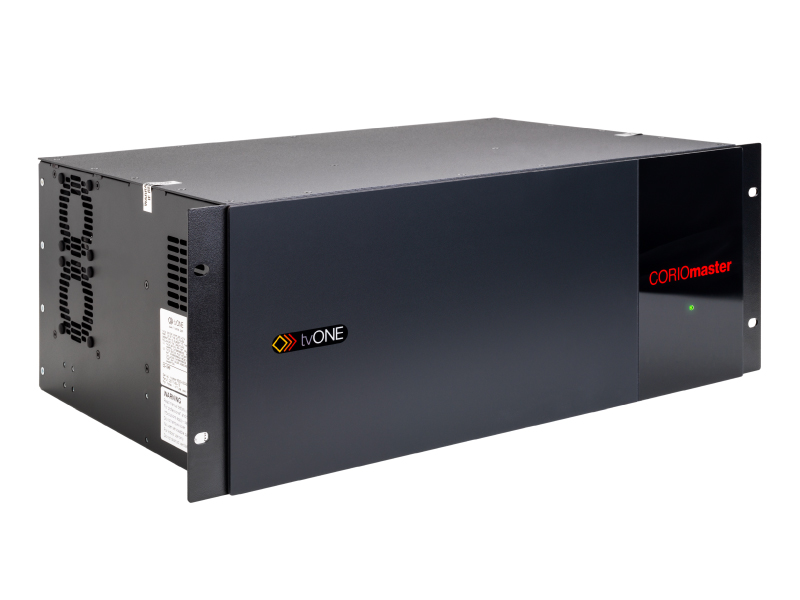

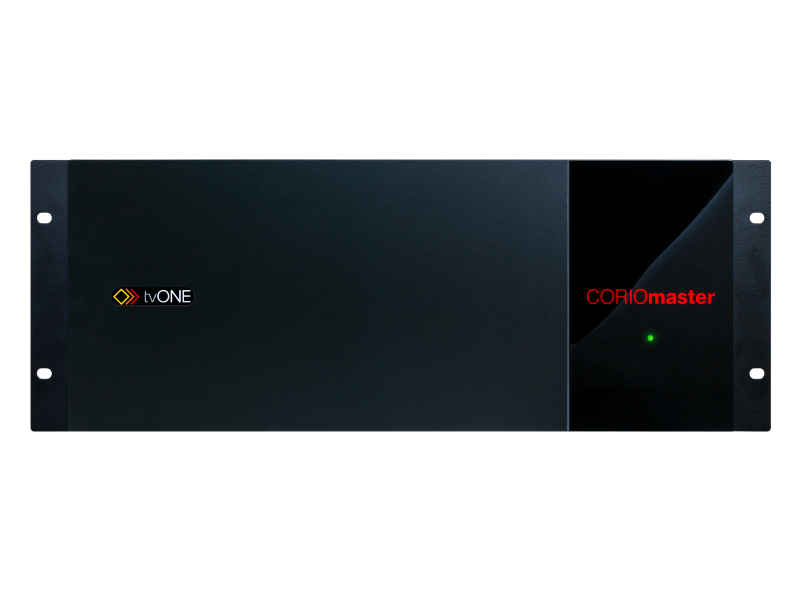

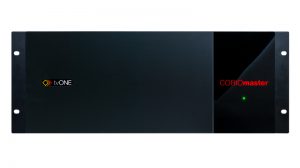

CORIOmaster / C3-540 / ビデオウォールプロセッサ

ビデオウォール×4、ウインドウ×14
4Uサイズ
装着可能なモジュール数:16

特徴
  • 出力は1°単位で360°の回転が可能
  • トランジション効果(回転、拡大縮小、フェードアウト、ソース間のスライド)
  • 専用ソフトウェアCORIOgrapher を使用して容易に設定可能
  • ダッシュボードを使用して、プリセットとウィンドウソースの切り替えをリアルタイムで実行
  • Custom Resolution Editor : 入力の自動解像度検出および出力解像度の選択
  • CORIOdiscover アプリケーション(カスタム解像度の作成、ネットワーク上のデバイスの自動検出、ファームウェアの更新、およびそれぞれの通信設定)
  • 1°単位で360°ディスプレイの傾きおよび画像の回転が可能
  • 異なったサイズと解像度のディスプレイを組み合わせてビデオウォールのレイアウトが可能
  • ベゼル補正可能
  • プロジェクターのエッジブレンディング機能

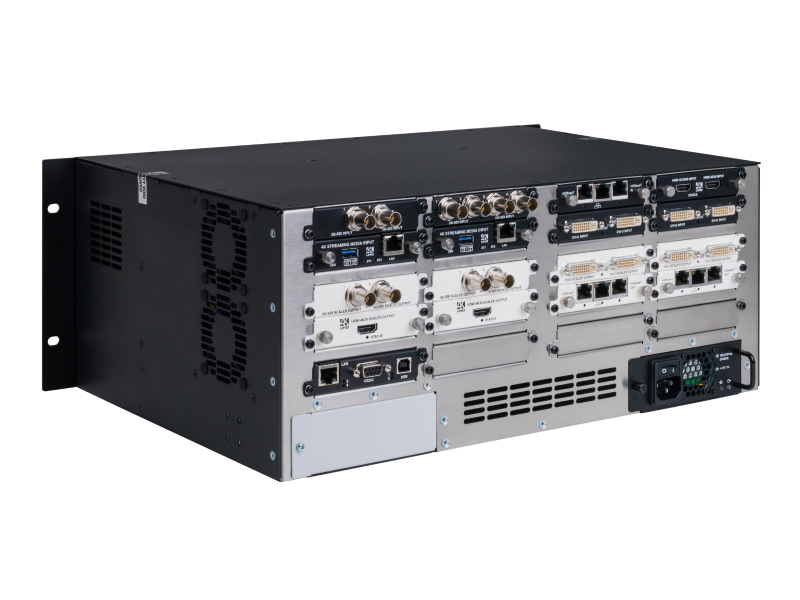

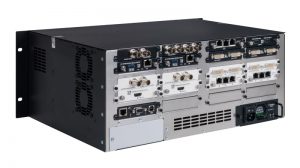

  • 入出力はフレキシブルなモジュール方式
  • HDCP 対応のHDMI 入出力
  • 映像調整:コントラスト、ブライトネス、RGB ガンマ
  • アナログPC 入力の水平位置調整
  • アップ、ダウン、クロス変換
  • コントロール:専用コントロールパネルIT-CL-322、RS-232 およびIP 経由で専用ソフトウェア(CORIOgrapher) を使用
  • サードパーティ製コントローラー用コマンドライン・インターフェース
    AMX & Crestron モジュールを使用可能
仕様

コンピューター入力

  • デジタルDVI(DVI-U端子)※HDMIはHDCP対応:最大28
  • アナログ(DVI-U端子) :最大28
  • アナログフォーマット:RGBHV, RGBS, RGsB, YPbPr
  • アナログ同期:TTLレベル, 10KΩ, 正または負
  • RGBレベル:0.5-2.0 Vp-p
  • スキャンレート検出:自動
  • アナログ信号:PC: 1920×1080、HD:1080p60
  • DVI 信号:PC: 1920×1200、HD:1080p60

コンピューター出力

  • DVI(DVI端子)※HDMIはHDCP対応:最大28
  • アナログ(DVI端子):最大28
  • アナログフォーマット:RGBHV, RGBS, RGsB, YPbPr
  • RGBレベル:0.7 Vp-p
  • DVI信号:PC: 1920×1200、HD:1080p60
  • アナログ信号:PC: 1920×1080、HD:1080p60

HD映像解像度( (DVI, YPbPr, SDI、HDBaseT)

  • 720p (1280×720):23.98、24、25、29.97、30、50、59.94、60Hz
  • 1035i (1920×1035):59.94、60Hz
  • 1080i (1920×1080):50、59.94、60Hz
  • 1080p (1920×1080):23.98、24、25、29.97、30Hz、50、59.94、60Hz

4K 映像入力解像度 (HDMI、HDBaseT 経由)

  • 3840×2160(4:4:4):23.98/24/25/29.97/30Hz 8ビット
  • 3840×2160(4:2:0):50/59.94/60Hz 8ビット
  • 4096×2160(4:2:0):50/59.94/60Hz 8ビット

4K 映像出力解像度 (HDMI 経由)

  • 3840×2160(4:4:4):23.98/24/25/29.97/30Hz 8ビット



ビデオ入力

  • 信号規格:NTSC, PAL
  • コンポジットビデオ信号(DVI-U端子):最大28
  • YC (S-Video)(DVI-U端子):最大28
  • YUV /YPbPr(DVI-U端子):最大28
  • SD-SDI/HD-SDI(BNC):最大56
  • SD-SDI/HD-SDI/3G-SDI(BNC):最大28
  • HDBaseT(RJ-45):最大28
  • 4K/30(HDMI端子)※HDMI/HDBaseT経由:最大28
  • 4K/60(HDMI端子)※HDMI/HDBaseT経由:最大14

AV Over IP

  • 対応モジュール数:最大4
  • 1GbEイーサネットポート:最大4
  • IPビデオ・デコーディング:H.264(CVP,Main,High)、H265/HEVC1(Main)
  • 色深度:4:2:0、4:2:2
  • 対応解像度:1920×1080p60まで構築可能
  • ユニキャストストリーム:RTSP、RTMP、HTTP、MPEG-TS
  • マルチキャストストリーム:RTSP、MPEG-TS

ビデオ出力

  • YUV /YPbPr(DVI端子):最大28
  • SD-SDI/HD-SDI/3G-SDI(BNC):最大10
  • HDBaseT (RJ-45):最大10
  • 4K(HDMI端子)最大14
  • 3G/HD/SD-SDI
  • SMPTE259M-C(SD-SDIビデオ):270Mbps、 ジッター0.1UI 以下、525/625 ライン
  • SMPTE292M(HD-SDI ビデオ):1.485/1.4835Gbps、ジッター0.2 UI以下、720p、1035i、1080i、1080p
  • SMPTE424M(3G-SDI ビデオ):2.97/2.967Gbps、ジッター0.3 UI以下、1080p 60/59.94

静止画対応

  • 最大7680×4320:Rendered to 4K
  • ファイル形式:JPEG、PNG、BMP

コントロール

  • RS-232、IPインターフェース

寸法・質量

  • 482×178×334mm※突起部除く、約15kg

電源

  • AC100V、50/60Hz、最大300W
