放送設備のIP化における「同期」の問題を解決 – evertzのグランドマスタークロック
公開日:2021/08/17最終更新日:2021/08/18
今回は弊社取り扱いメーカーevertzのIPグランドマスタークロック / ビデオマスタークロックシステム 5700MSC-IPのご紹介です。
放送業界のIP化に伴う”同期”の問題
現在の放送業界では4K・8Kといった次世代の映像フォーマットへの移行にともなうIP化の波が押し寄せてきているのはご承知の通りかと思います。
放送分野でのIP化のメリットには「低コスト化」や「機器の小型化」、「汎用品の活用」など様々なものがありますが、それと同時に課題も存在しています。その代表的なものが「同期」の問題です。
従来のシステムで使われている同期信号であるブラックバーストから、IPに対応したものに移行する必要があります。
それがネットワークの世界で広く使用されている通信プロトコル「PTP（Precision Time Protocol）」をベースにしたSMPTE ST 2059-2です。
今回ご紹介するevertzの5700MSC-IPは放送用設備のIP化にともなう「同期」の問題を解決する製品です。
5700MSC-IP/グランドマスタークロックは”同期”の問題を解決

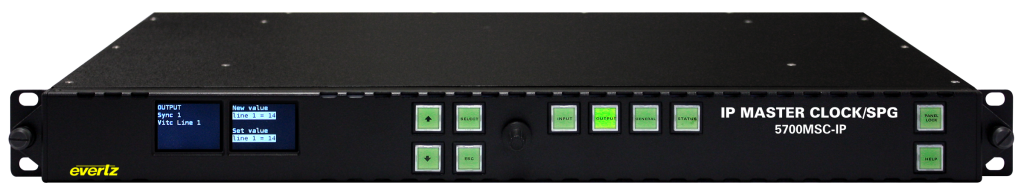

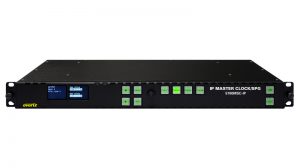

5700MSC-IPは1RUのコンパクトな筐体です。
前面のフロントパネルから機器をすべてコントロール出来ます。
オプションにより電源の冗長化にも対応していますので、緊急時でも稼働を止めることなく使用することが可能です。
以下に主な特徴をご紹介します。
多くのリファレンスソースに対応
タイムリファレンス
- GPS
- IRIG
- VITC etc.
周波数リファレンス
- ブラックバースト
- 3値シンク
- 10MHzクロック
- IRIG
- PTP（バンダリークロックモード対応）etc.

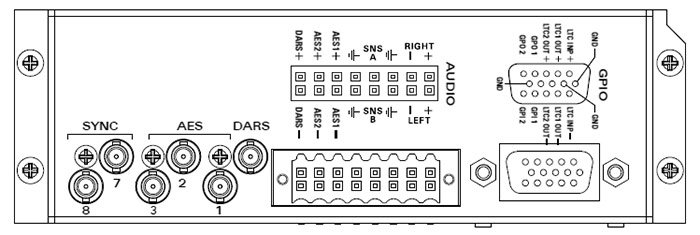

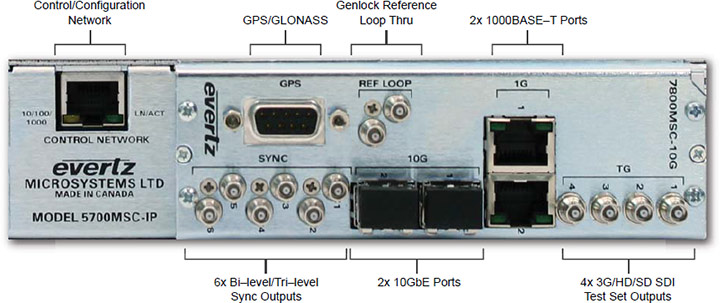

豊富な出力ポート
下の画像のように多くの種類の出力ポートが備わっています。
オプションを導入することで、設備内の多様なニーズに対応することが可能です。
様々な出力フォーマットにも対応
- ブラックバースト
- 3値シンク
- IRIG
- 10MHz
- ワードクロック
- LTC
- VITC etc.
オプションによる多機能化/ハイブリッド化
下記のオプションを準備しています。
+SDI-TG
- ４つのSDI（3G/HD/D）テストシグナルジェネレーター
+10G-TG
- 10GbEビデオテストシグナルジェネレーター
+AUX
- AES及びアナログオーディオテストジェネレーター, DARS, GPIO及びLTC出力
その他の特徴
- アラーム用の接点出力
- VistaLINK/SNMPによる設定及び監視 etc.
最後に
今回ご紹介したグランドマスタークロック / ビデオマスタークロックシステム 5700MSC-IPは放送設備のIP化には欠かすことの出来ない製品です。
特にオプションによる機器のIP / ベースバンドのハイブリッド化は、従来の放送設備からIPへと移行していく過渡期に使用することでその真価を発揮します。
evertzは、この5700MSC-IPだけではなく放送設備のIP化に関する製品を数多くリリースしている業界のリーダー的存在です。
その他のIP関連製品についても、弊社HP内で色々とご紹介しておりますので、併せてご覧ください。
個別のご説明や実機によるデモなどをご希望の方は直接営業担当者へご連絡いただくか、下記のお問い合わせフォームよりお気軽にご連絡ください。
皆様からのお問い合わせお待ちしております。
