テクノハウスでは輸送中のトラブルも踏まえ、入荷した製品はすべて一度開梱し、各種動作チェックを経たのち出荷されるポリシーです。

今回大量に入荷する機会がありましたので、チェックの際、種類ごとにTheatrixx製品の特徴をまとめてみました。



紹介製品

• XVVAUDIO2SDIT1　エンベデッダー
• XVVSDI2AUDIOT1　ディエンべデッダー
• XVVSDI2HDMIT1　SDI to HDMIコンバーター
• XVVHDMI2SDIT1 HDMI to SDIコンバーター
• XVVSDIXHDMIT1 SDI-HDMI双方向
• XVVSDIDAT1　SDIディストリビューションアンプ1:4
• XVVSDIDA8T1 1入力8分配ディストリビューションアンプ
• XVVSDI2SDIT1 Dual Channel SDIリピーター
• XVVFIBER2SDIT1-12G および XVVSDI2FIBERT1-12G　12G-SDI光コンバーター
• XVVVDO2IPT1 ストリーミングサーバー
• XVVHDMIDAT1 HDMIディストリビューションアンプ1:4
• XVVHDMI2HDBTT1およびXVVHDBT2HDMIT1 HDMI HDBT延長器
• XVVSDIDLY　SDI ディレイ
• XVVDP2QSDI 　DisplayPort to QUAD-SDI

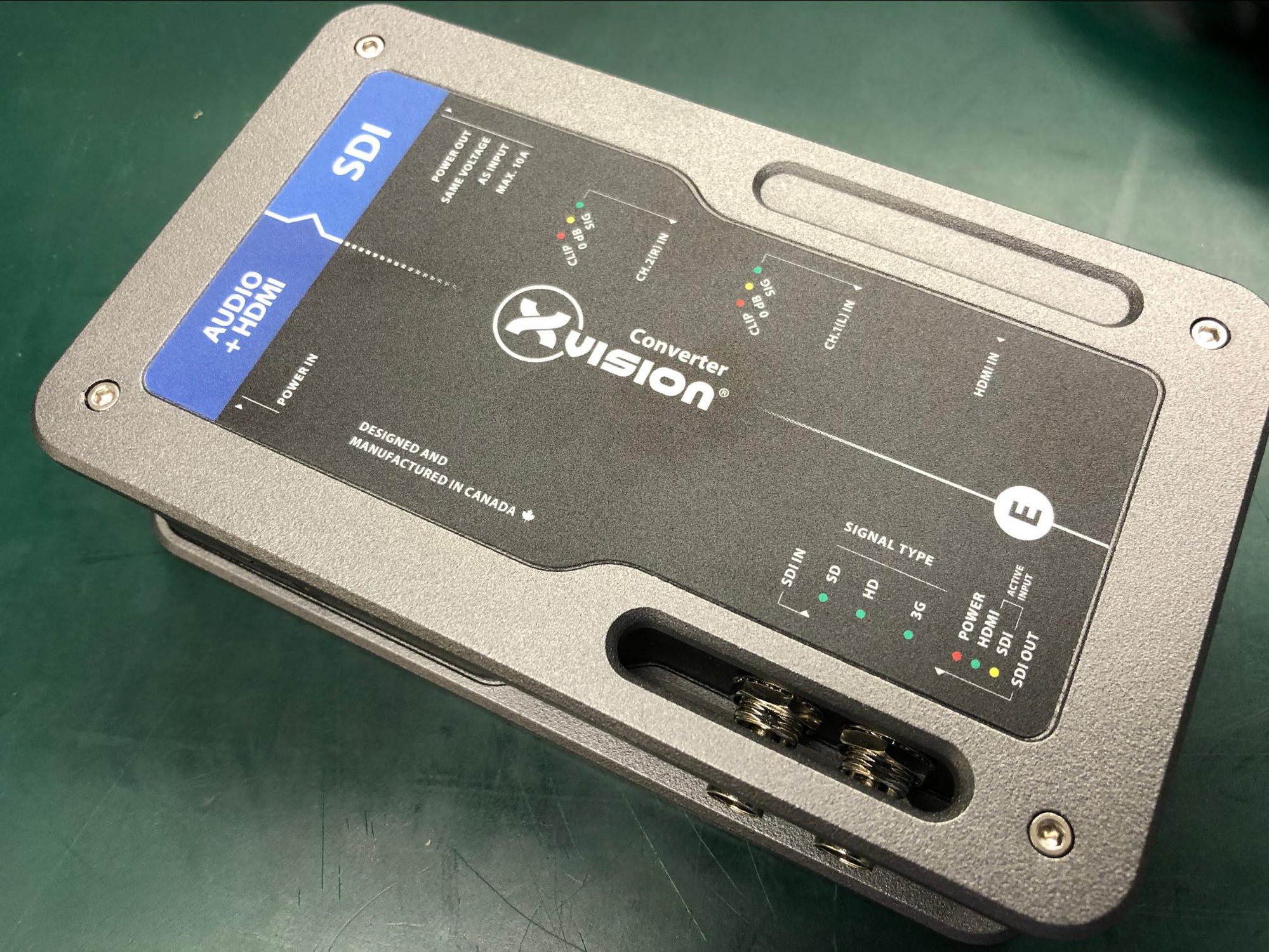

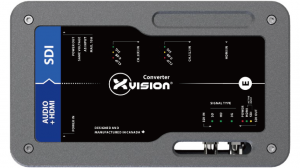

XVVAUDIO2SDIT1

3GまでのSDIおよびHDMIにアナログバランスオーディオを多重するエンベデッダーです。

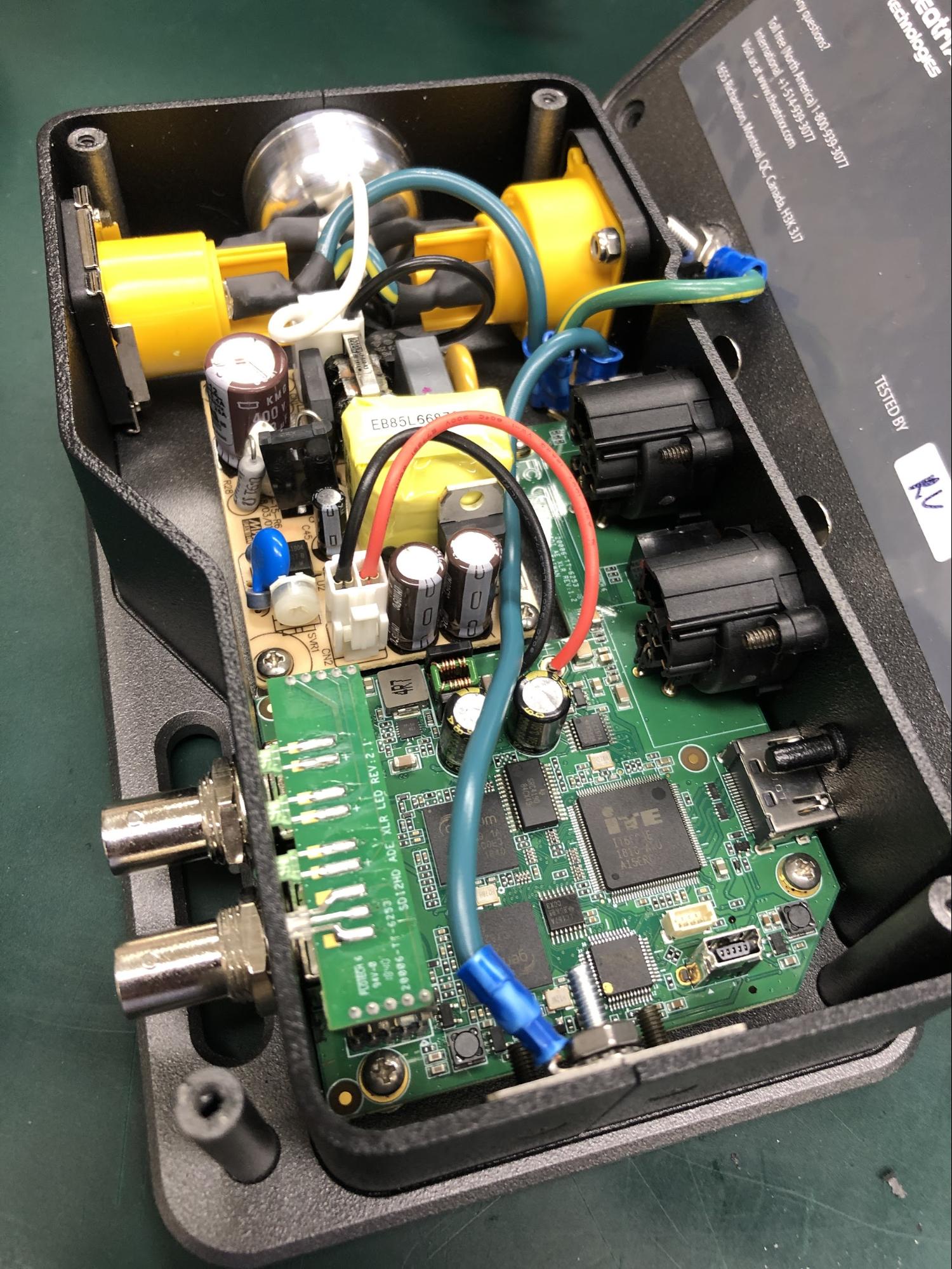

TheatrixxのXVVシリーズ共通の、堅牢な構造は内部の設計にも及んでいます。コネクター類は基盤だけでなく筐体に固定されていて、ケーブルのテンションによる内部回路の破損を防いでいます。



その筐体の鉄板自体も、この手のスタンドアローンコンバーターの中ではとびぬけて分厚いもので、現場でのラフな運用に信頼性を与えてくれます。

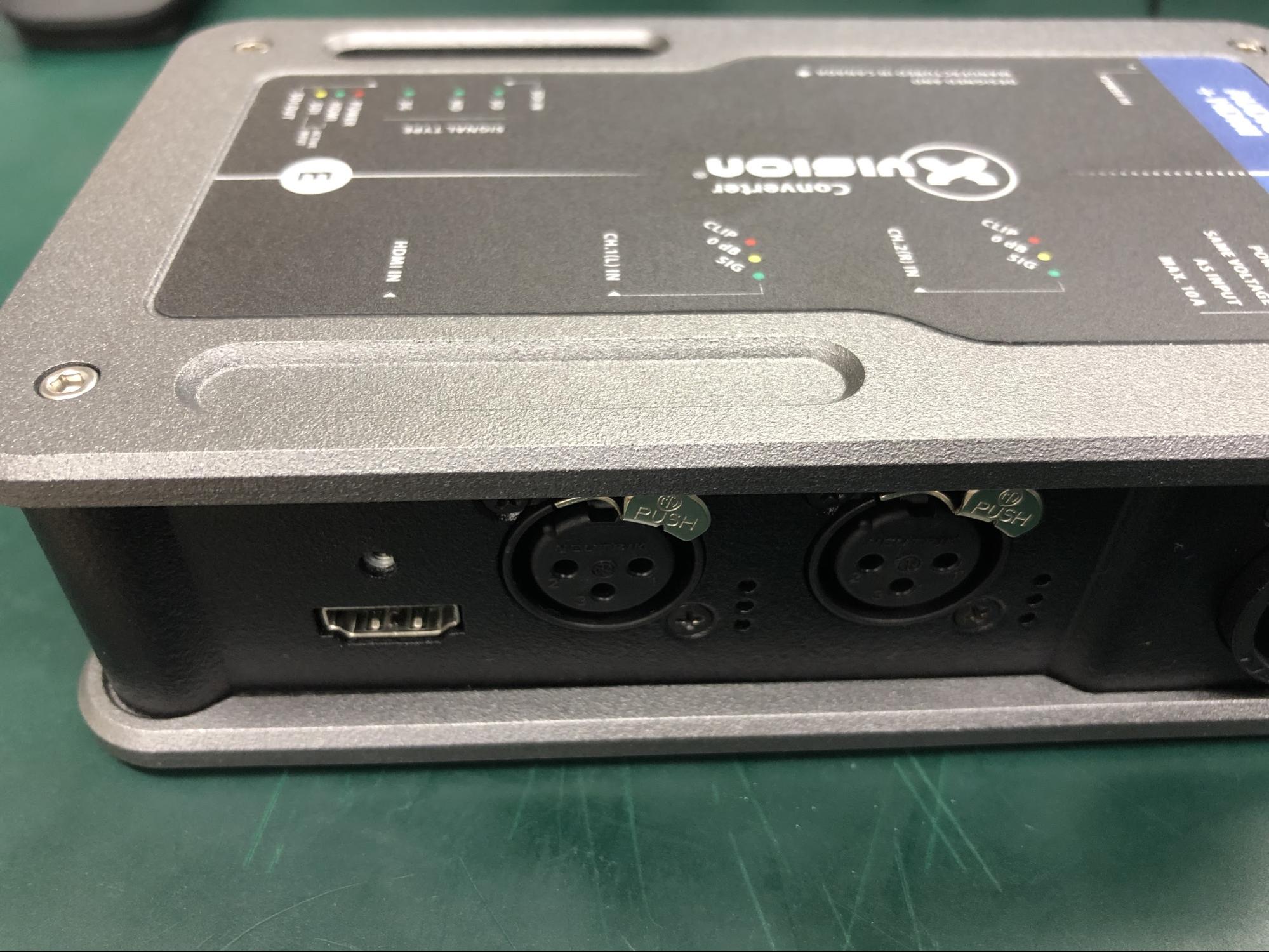

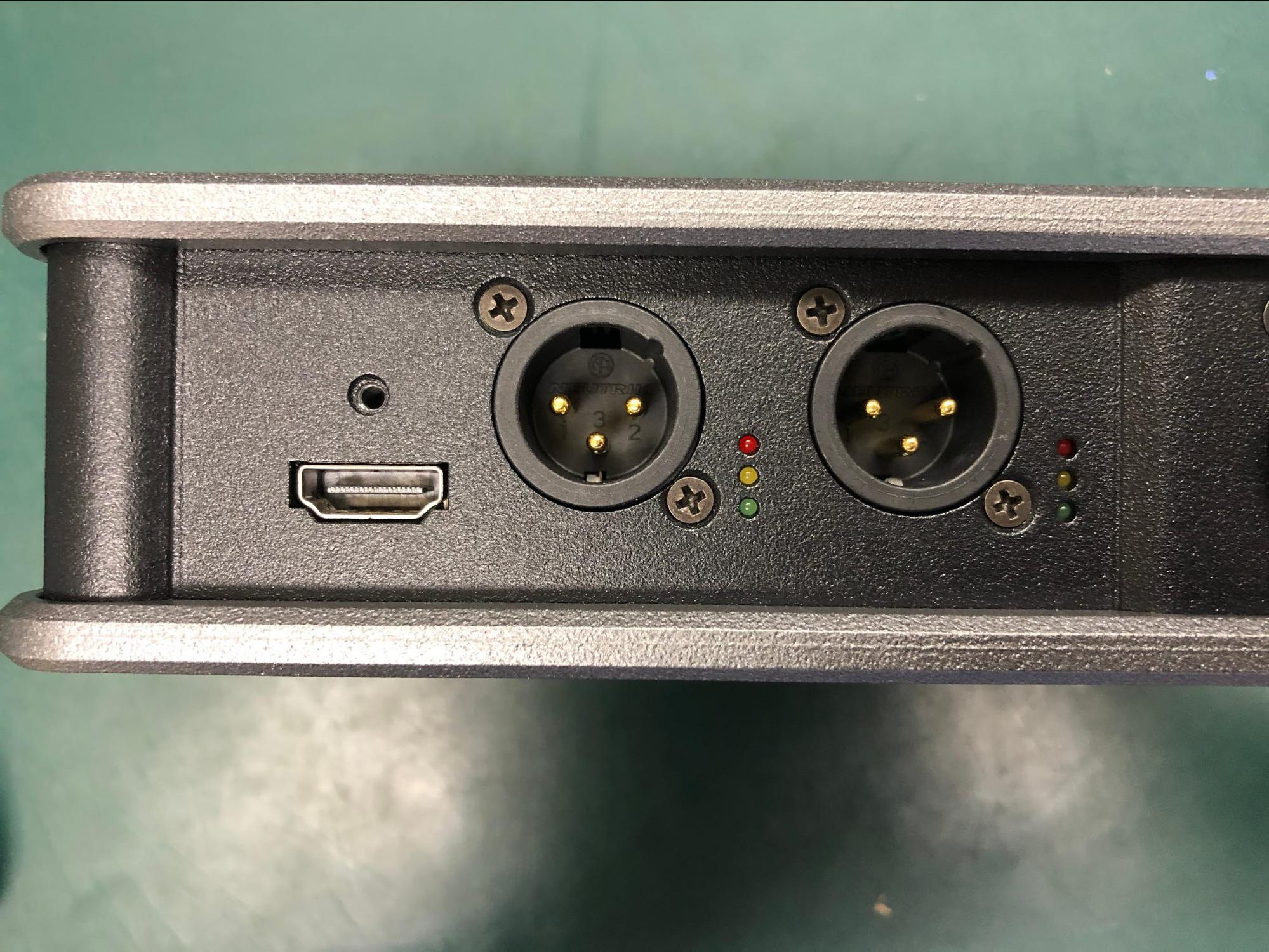

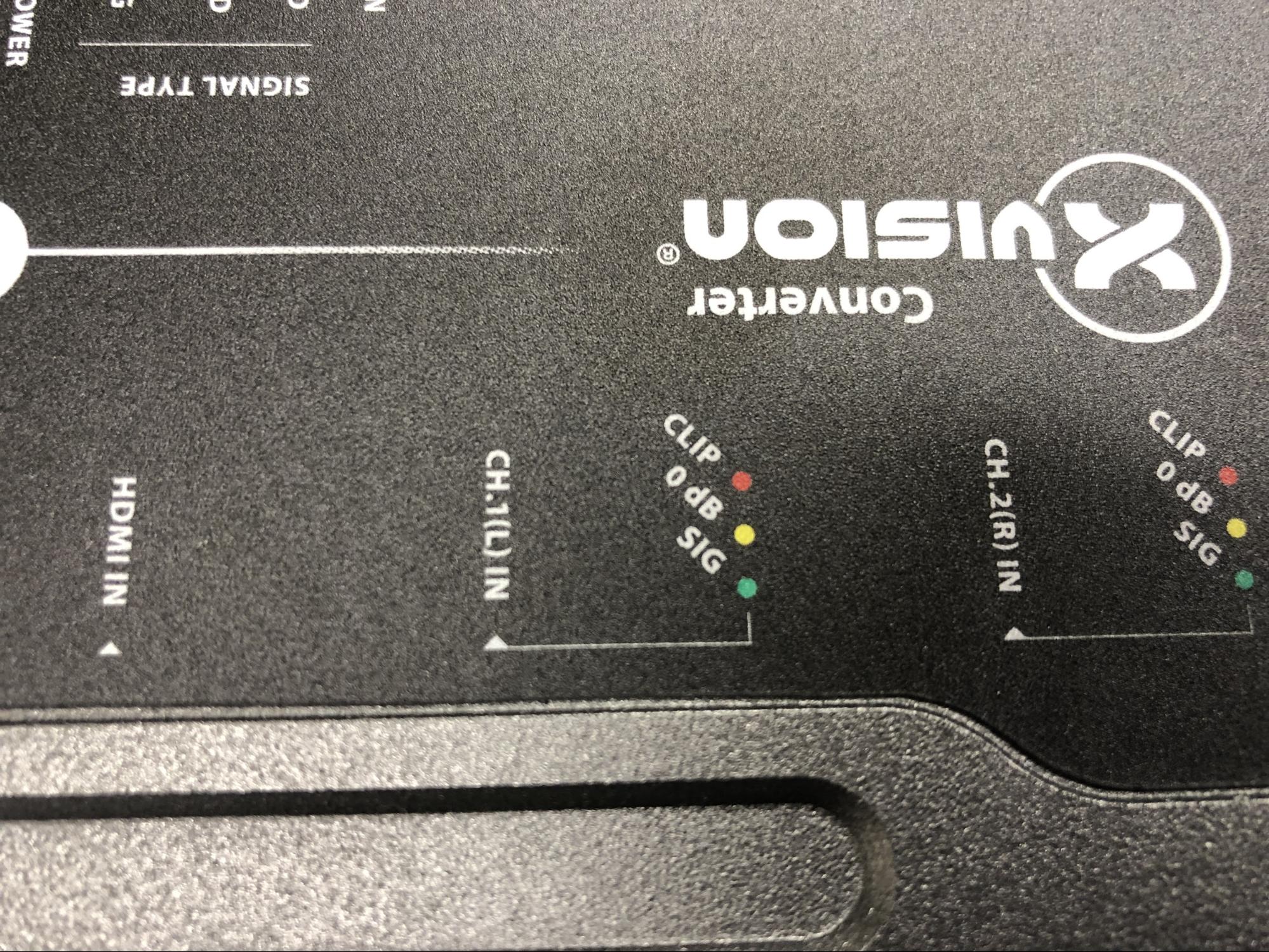

アナログバランスオーディオはXLRタイプ。LEDランプの色により入力信号の大まかな音量レベルが判別出来ます。



SDI入力はLEDランプにてSD/HD/3Gの判別機能付き。アクティブループスルーを持っています。

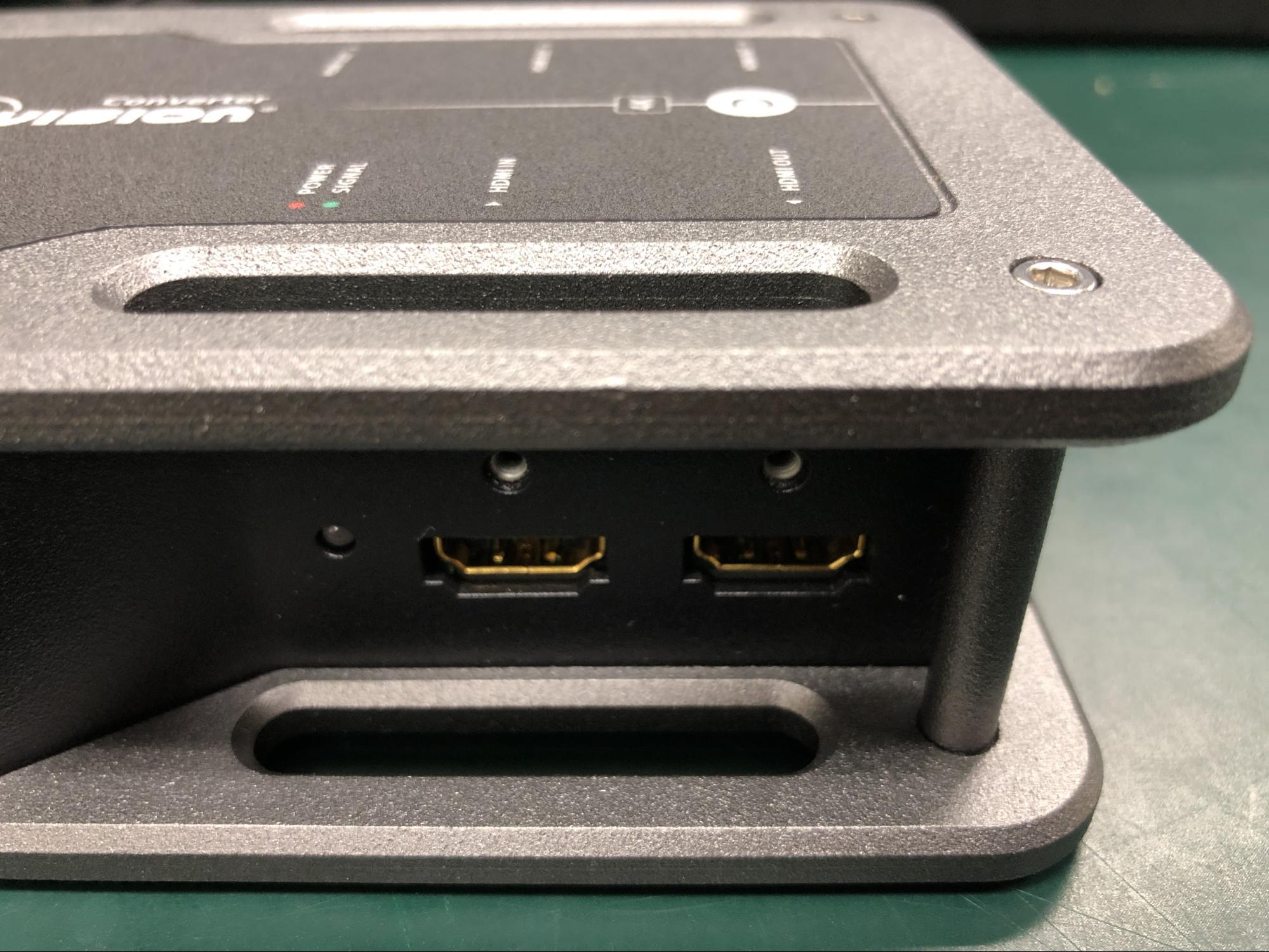

HDMI入力の上部に見えるスクリューホールはロックタイプのHDMIケーブルに対応。
このようにXVVシリーズに採用されているのコネクターは、すべて抜け止めになっていますので運用中の事故を防ぐ事ができます。

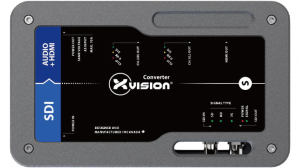

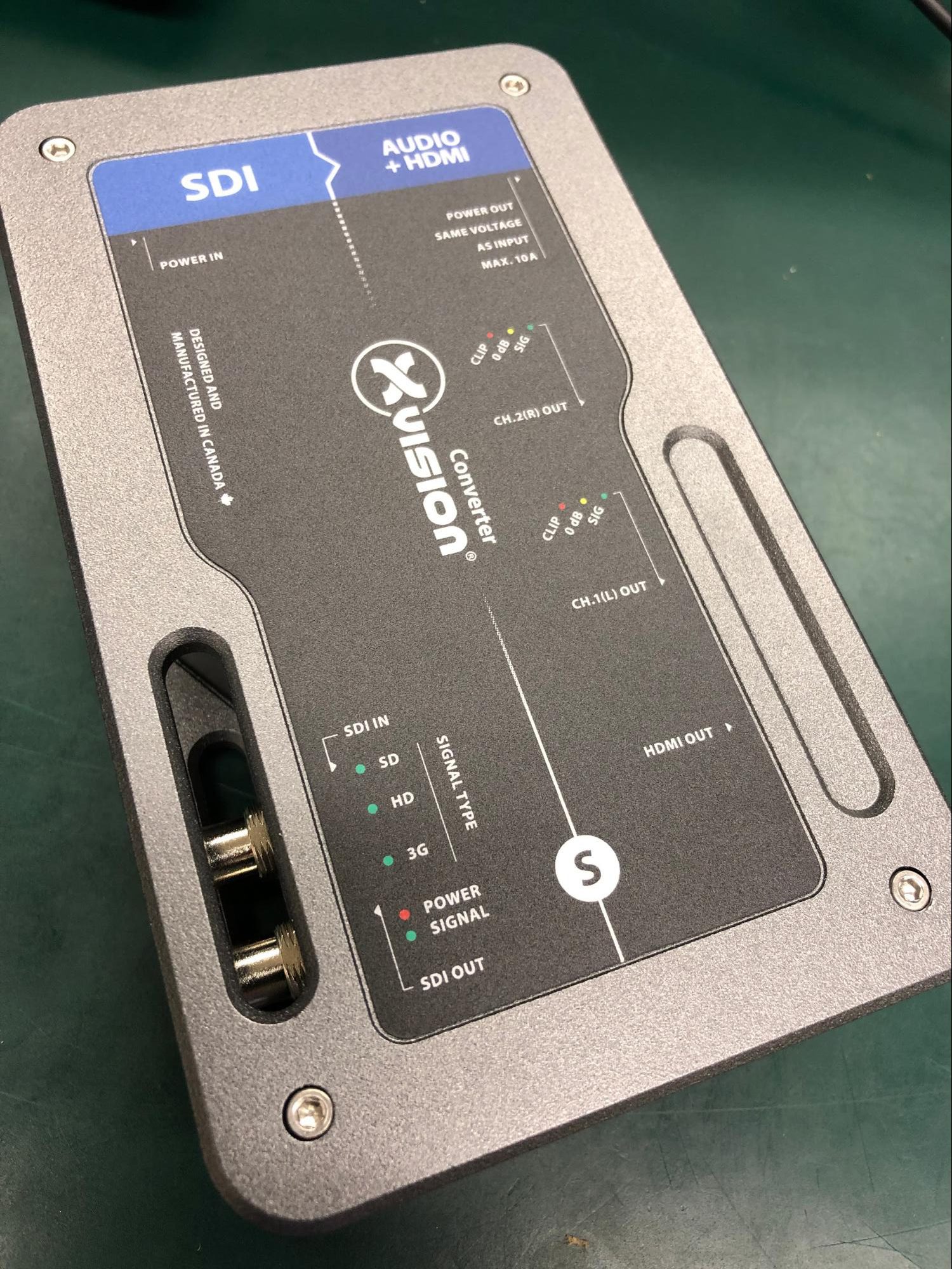

XVVSDI2AUDIOT1

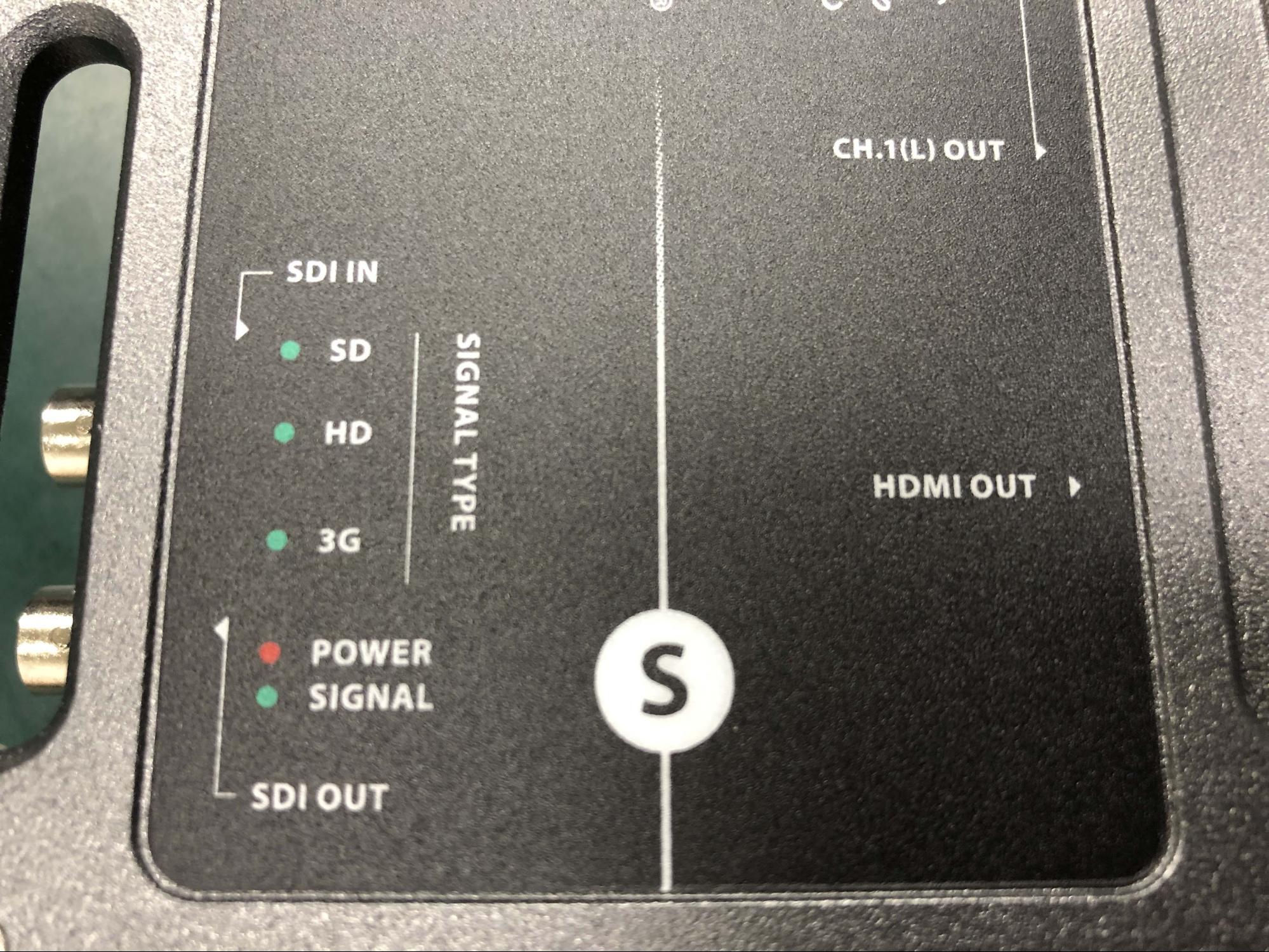

3GまでのSDIからアナログバランスオーディオを取り出し、同時にHDMI変換するディエンベデッダーです。







エンベデッダー同様、XLRタイプのアナログアンバランスオーディオコネクターを採用しています。
HDMIアウトと、アクティブループスルーのSDIアウト付きです。

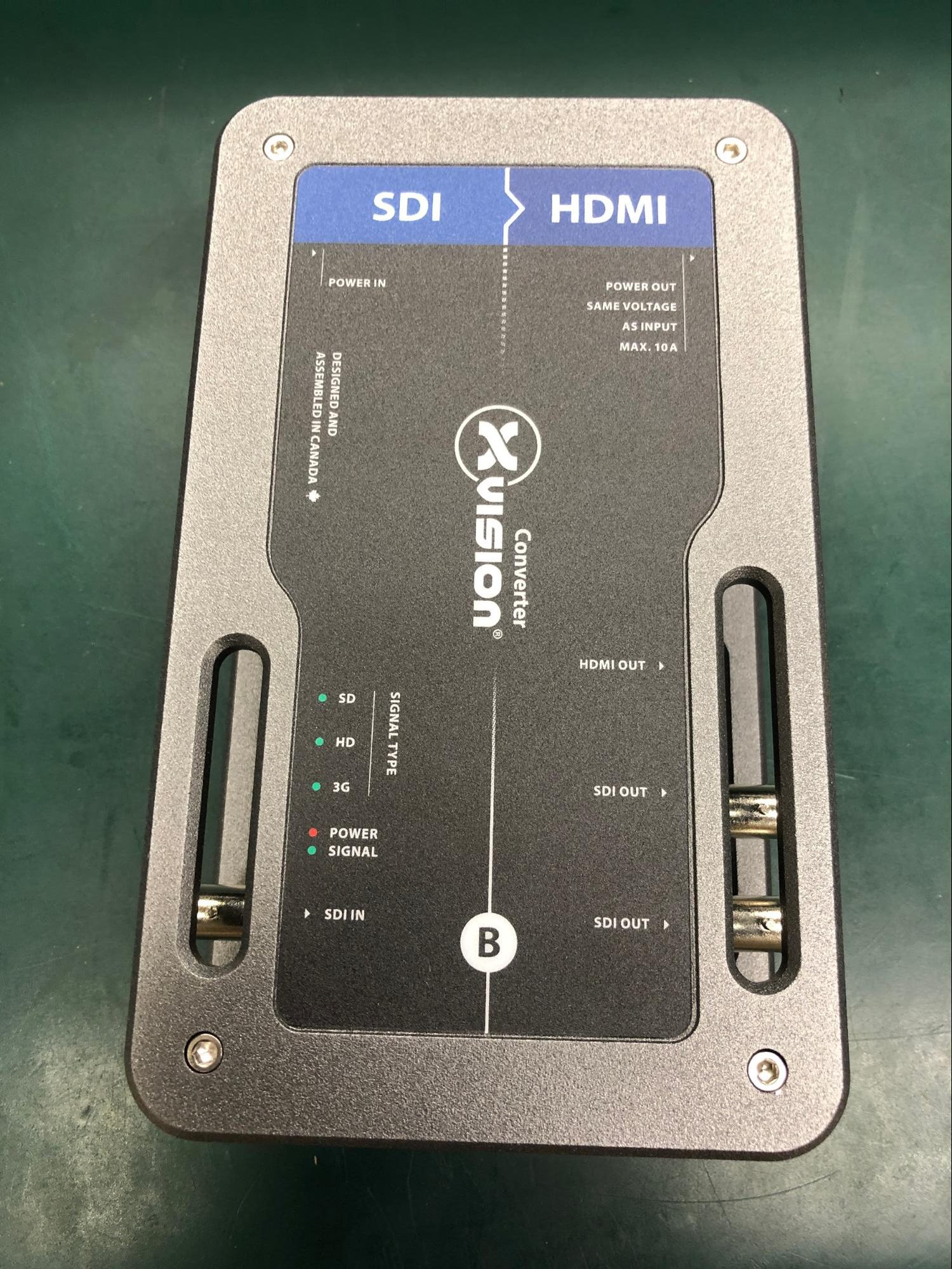

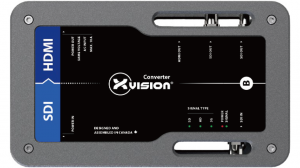

XVVSDI2HDMIT1

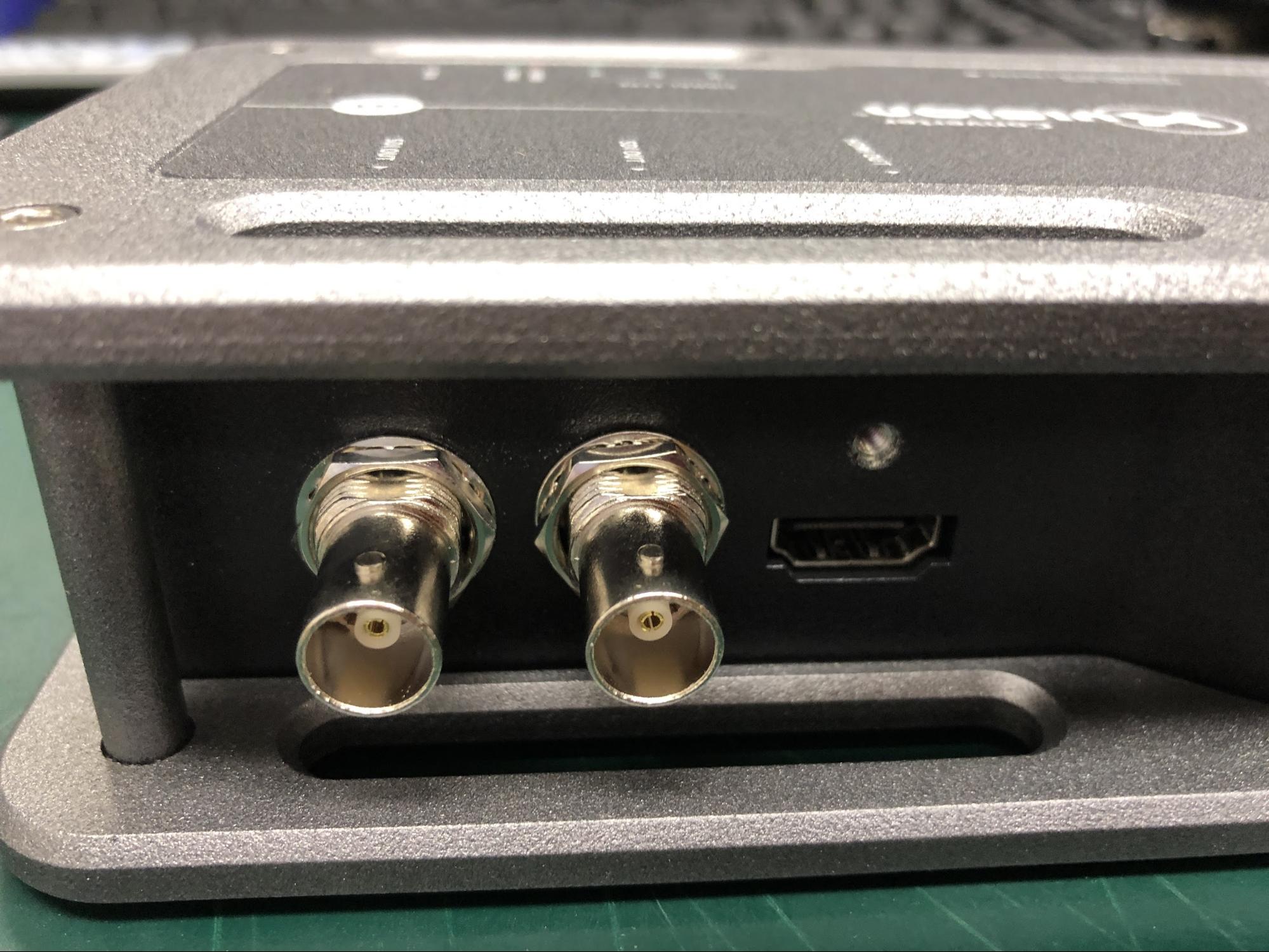

3GまでのSDIをHDMIに変換するHDMIコンバーターです。
HDMI出力の他、SDI２分配器の機能を持ちます。

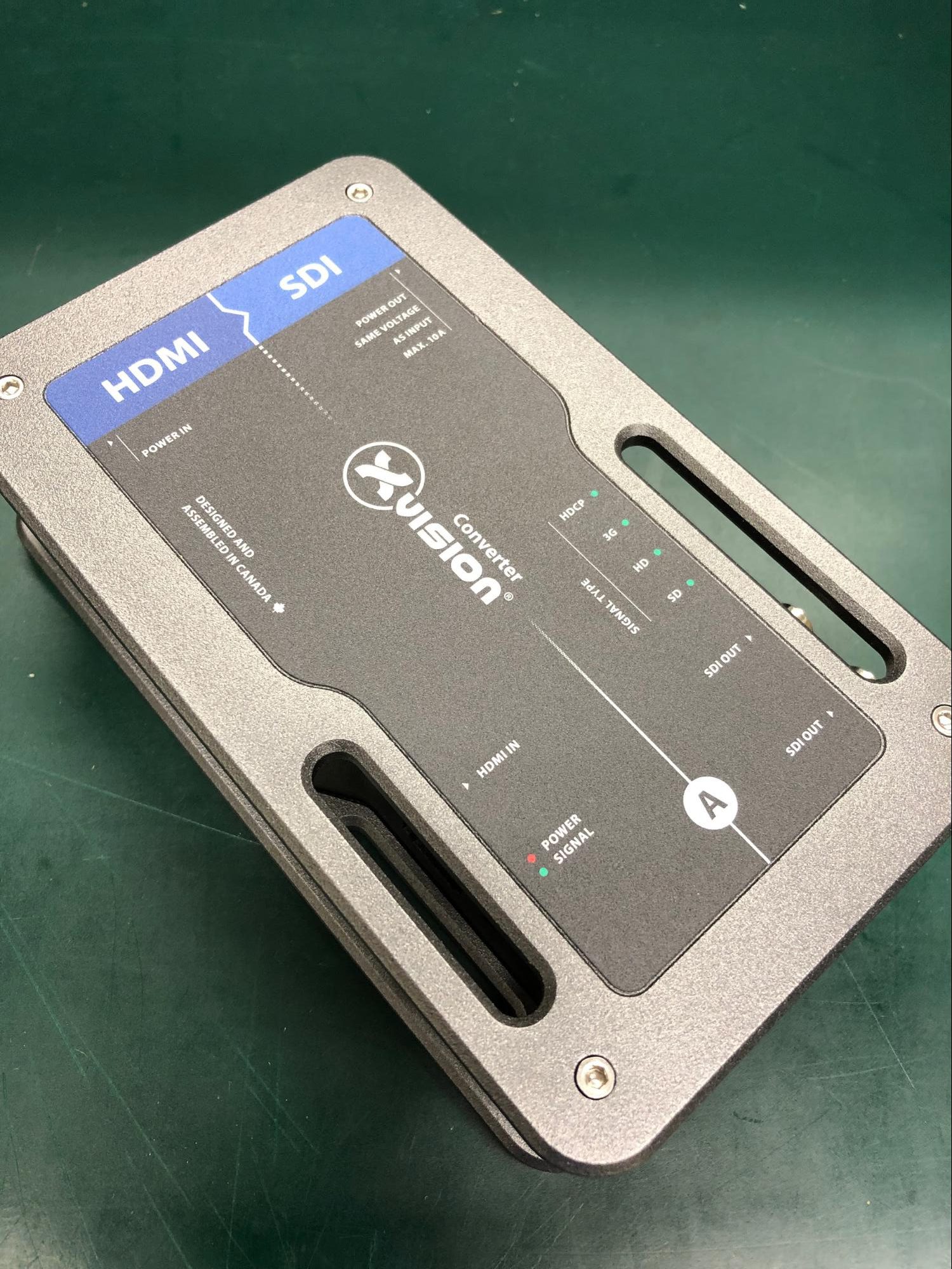

XVVHDMI2SDIT1

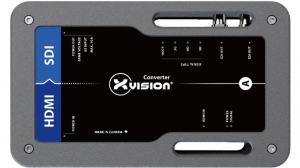

HD解像度のHDMIをSDIに変換するHDMIコンバーターです。

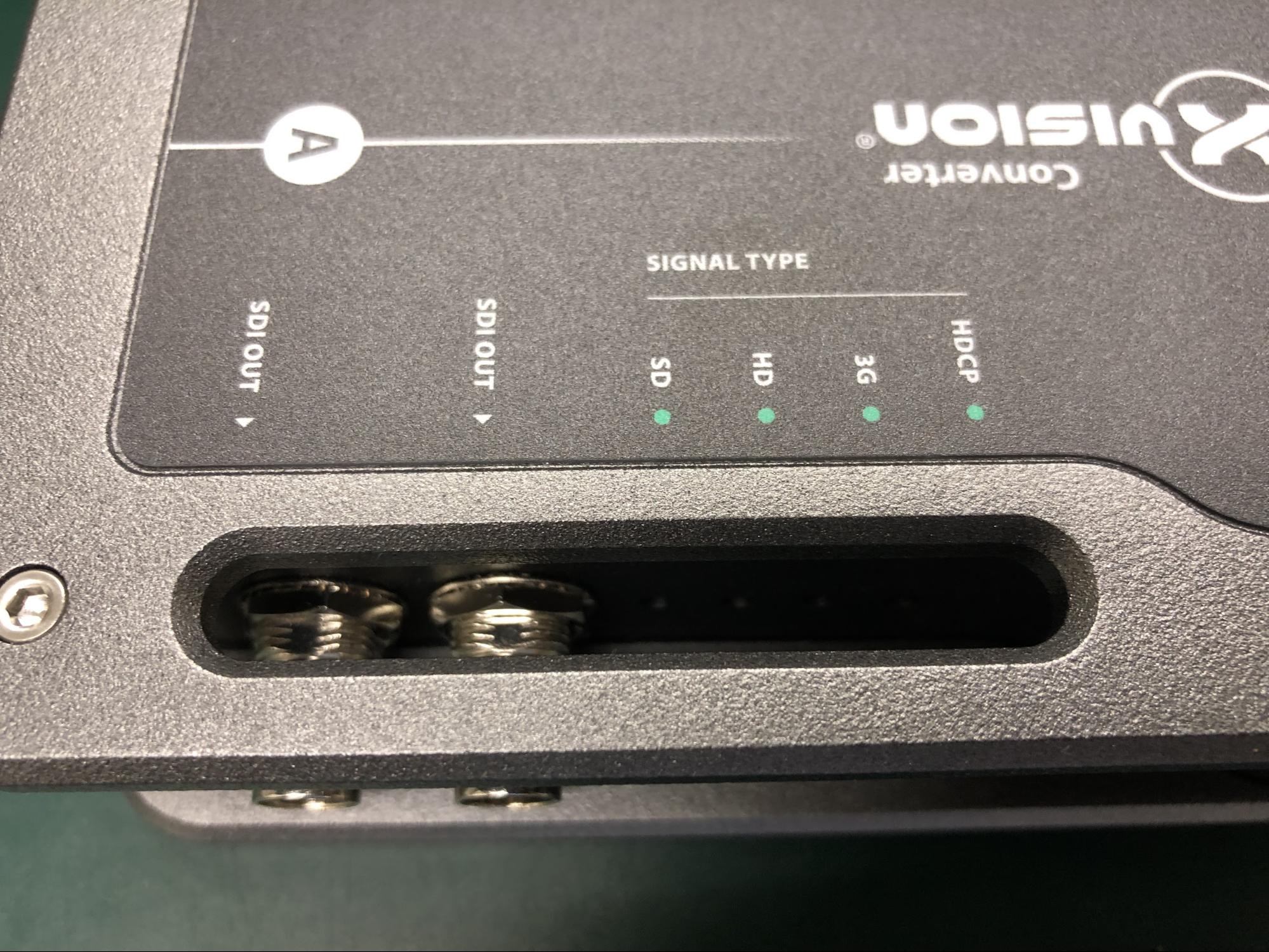

HDMIの入力解像度に応じて、自動的にSD/HD/3G SDIの判別をし、２分配出力します。
HDCPの検知機能を持ち、変換に不適合なブルーレイ等のコピーマネージメント信号は変換せず、PC/Mac等の信号源はSDI出力します。

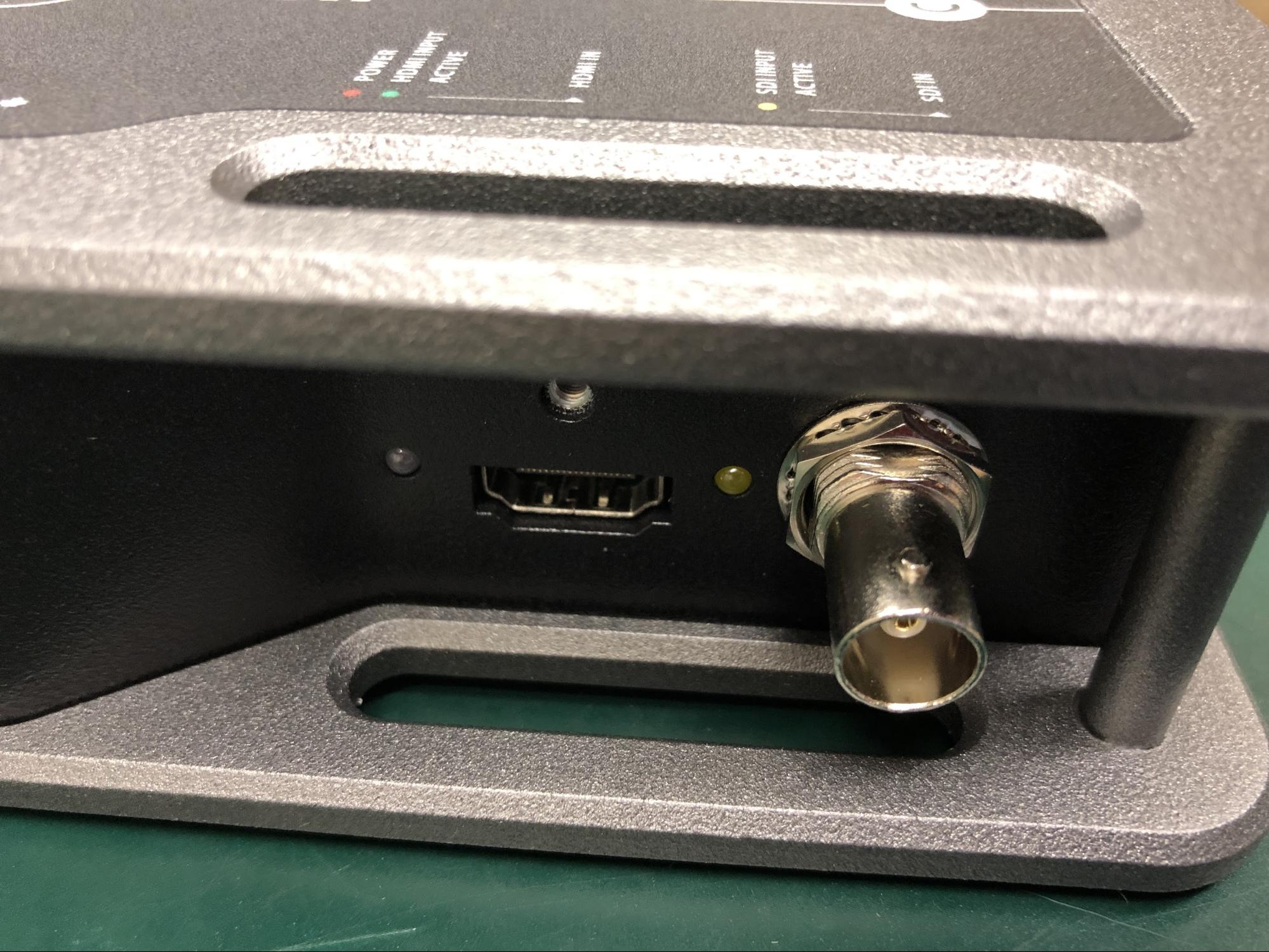

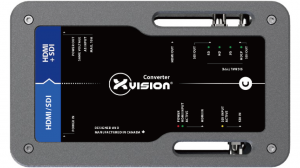

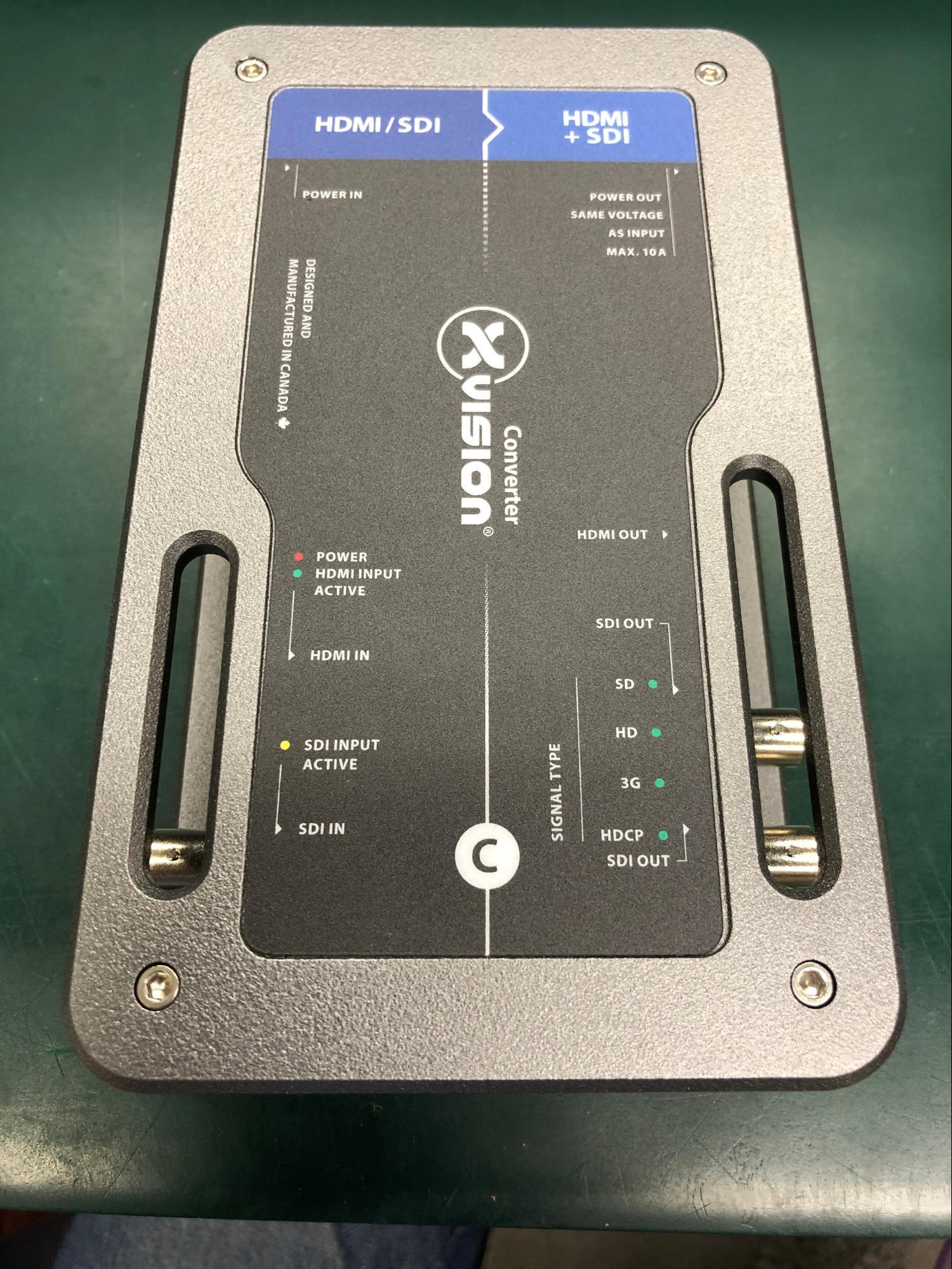

XVVSDIXHDMIT1

HD解像度のHDMI入力と3GまでのSDI入力を持ち、HDMIとSDIに同時出力する双方向コンバーターです。





HDMI入力、SDI入力のどちらもHDMI出力、SDI２分配出力として変換、出力することができます。両方の入力を使った場合はSDIが優先されます。

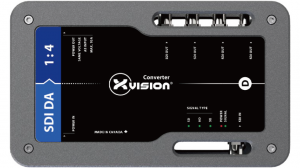

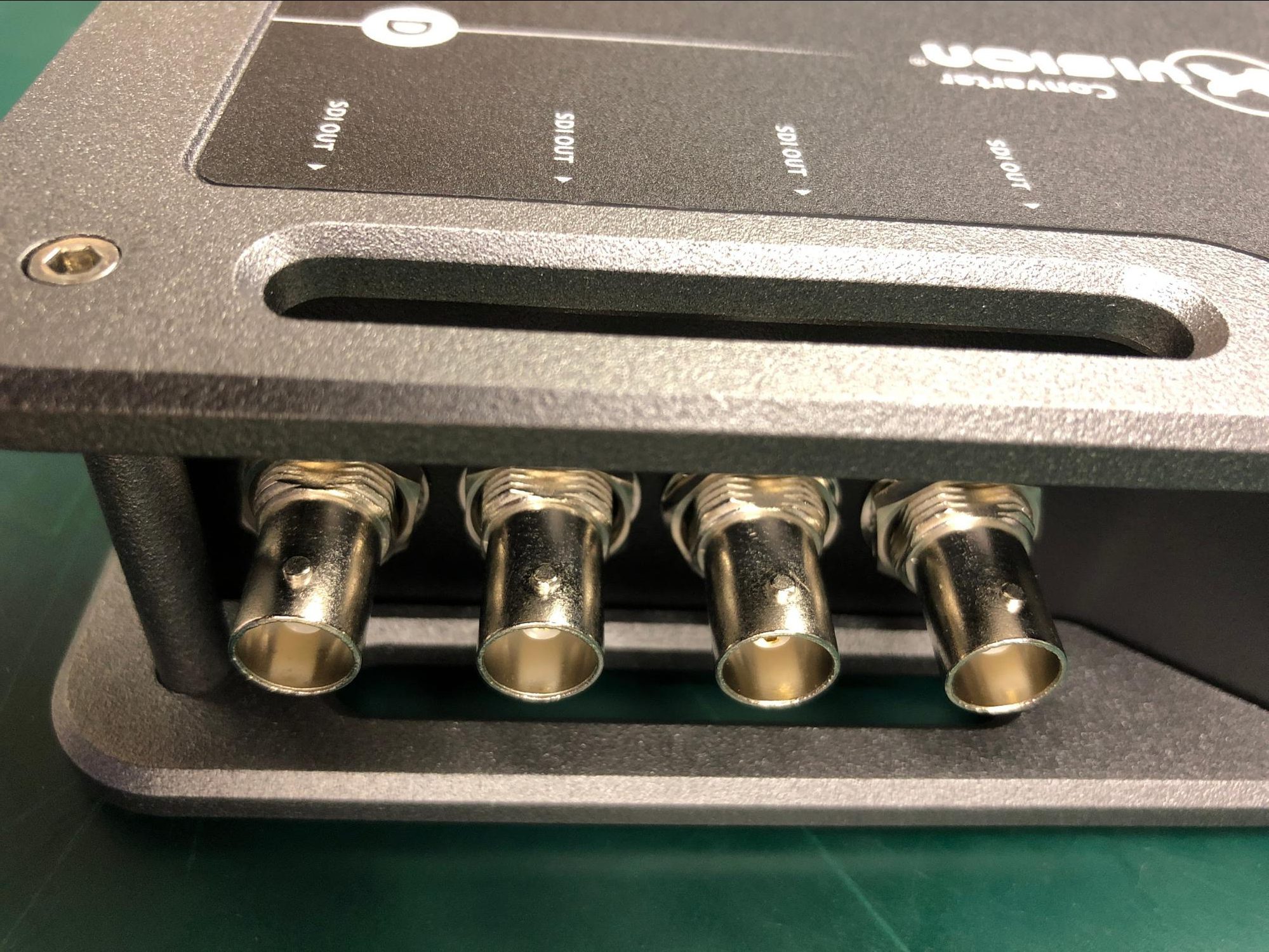

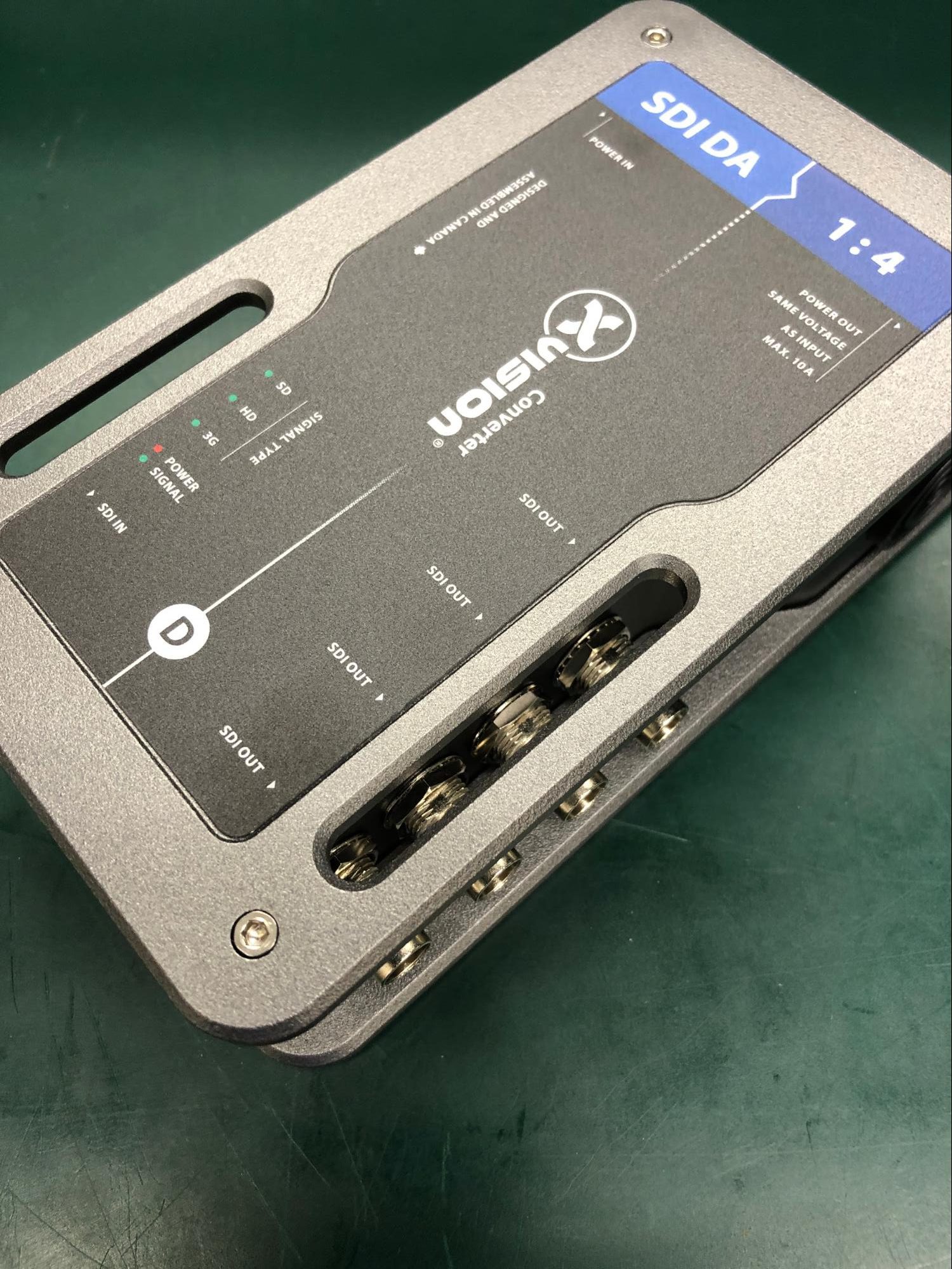

XVVSDIDAT1







3GまでのSDI用1入力４分配ディストリビューションアンプです。

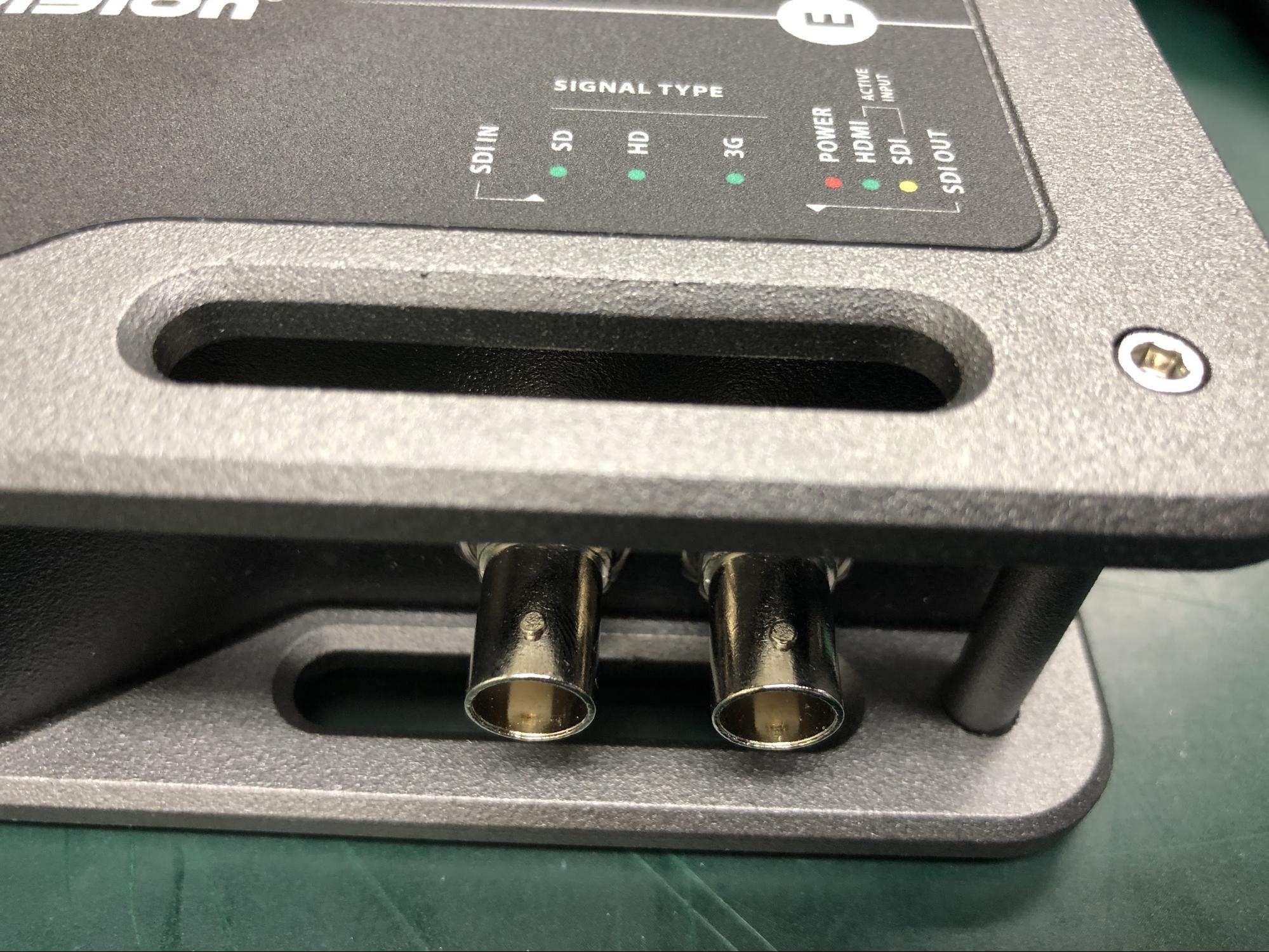

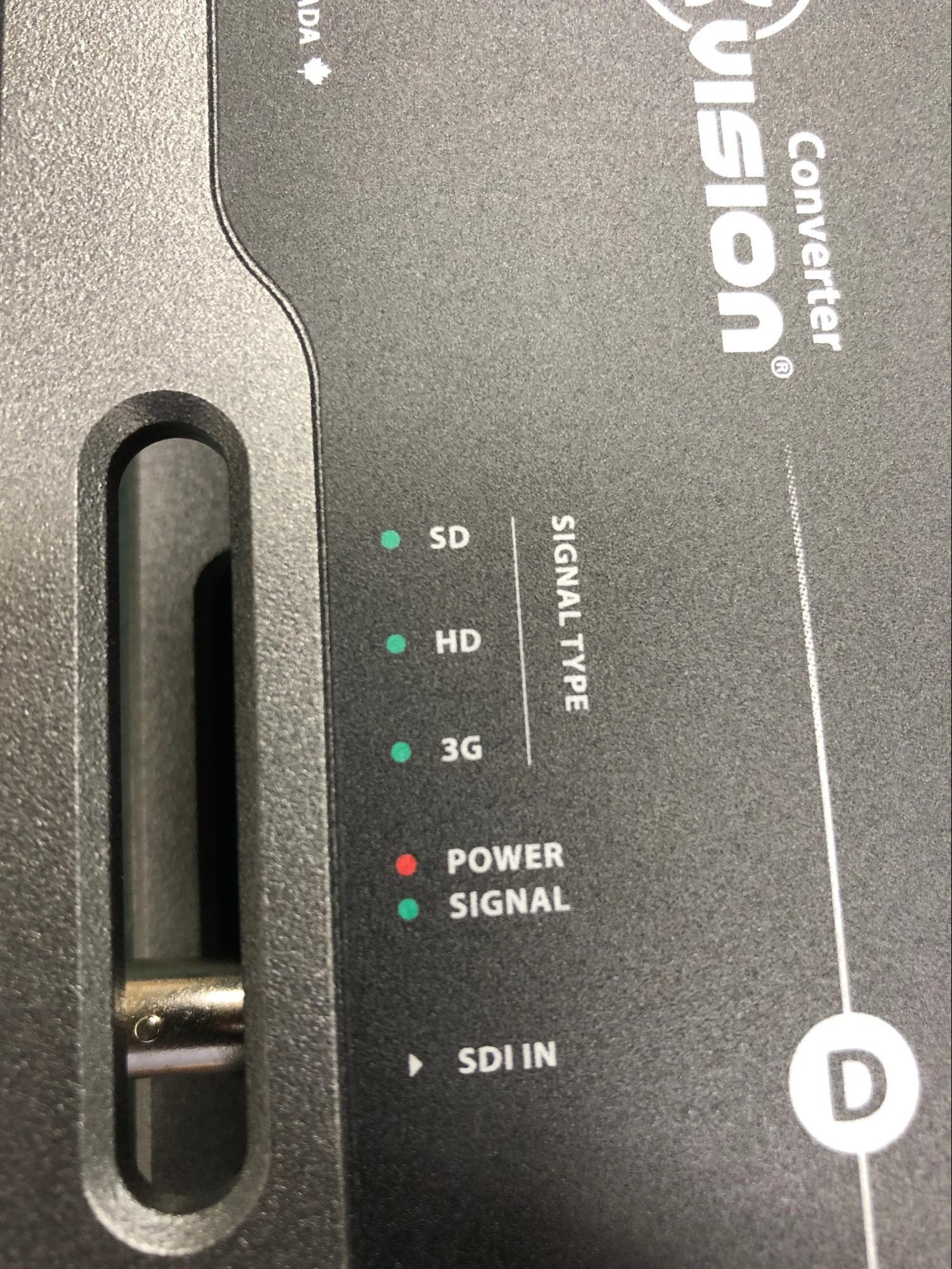

SDI入力はLEDランプにてSD/HD/3Gの判別機能付き。

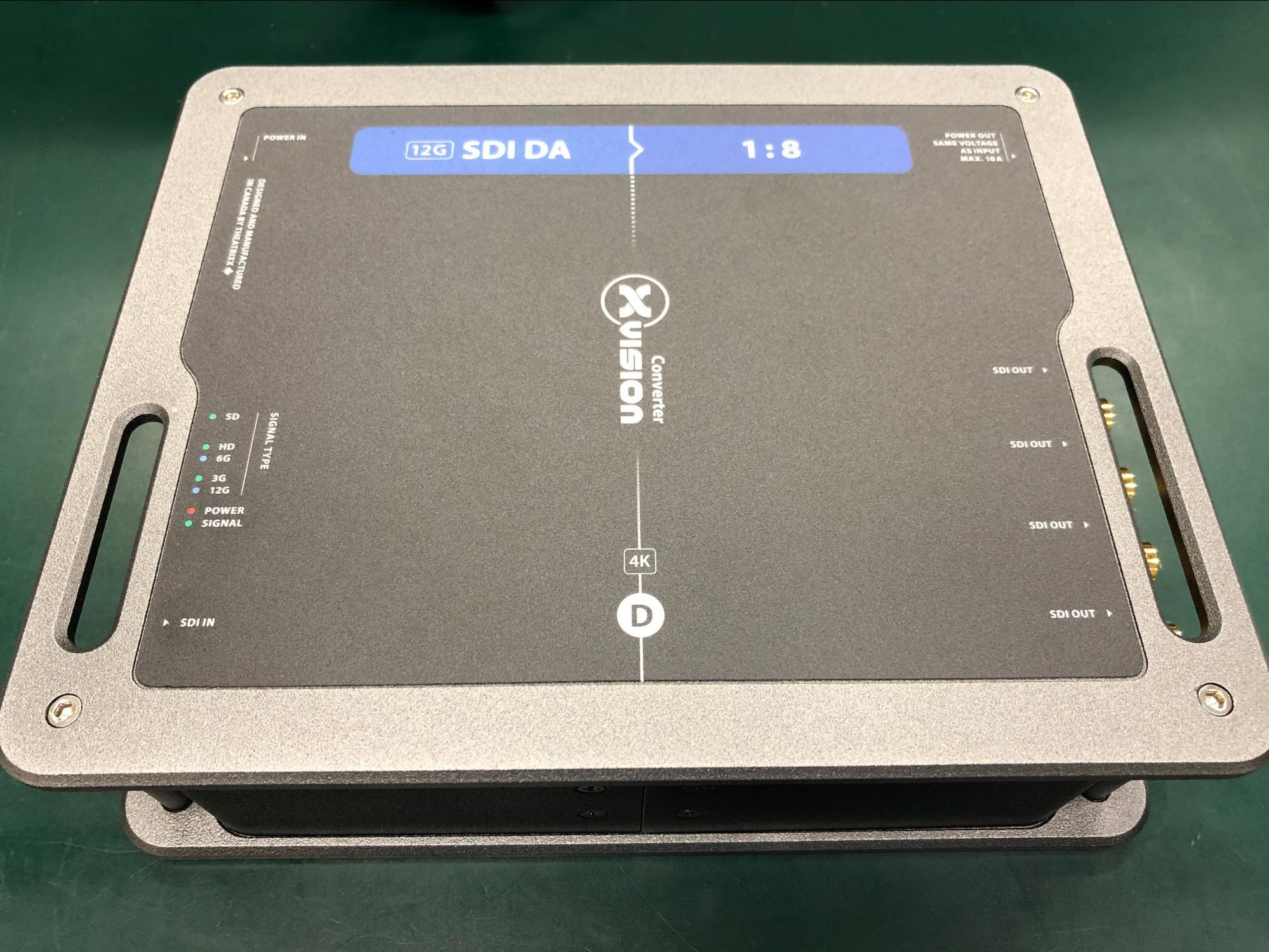

XVVSDIDA8T1

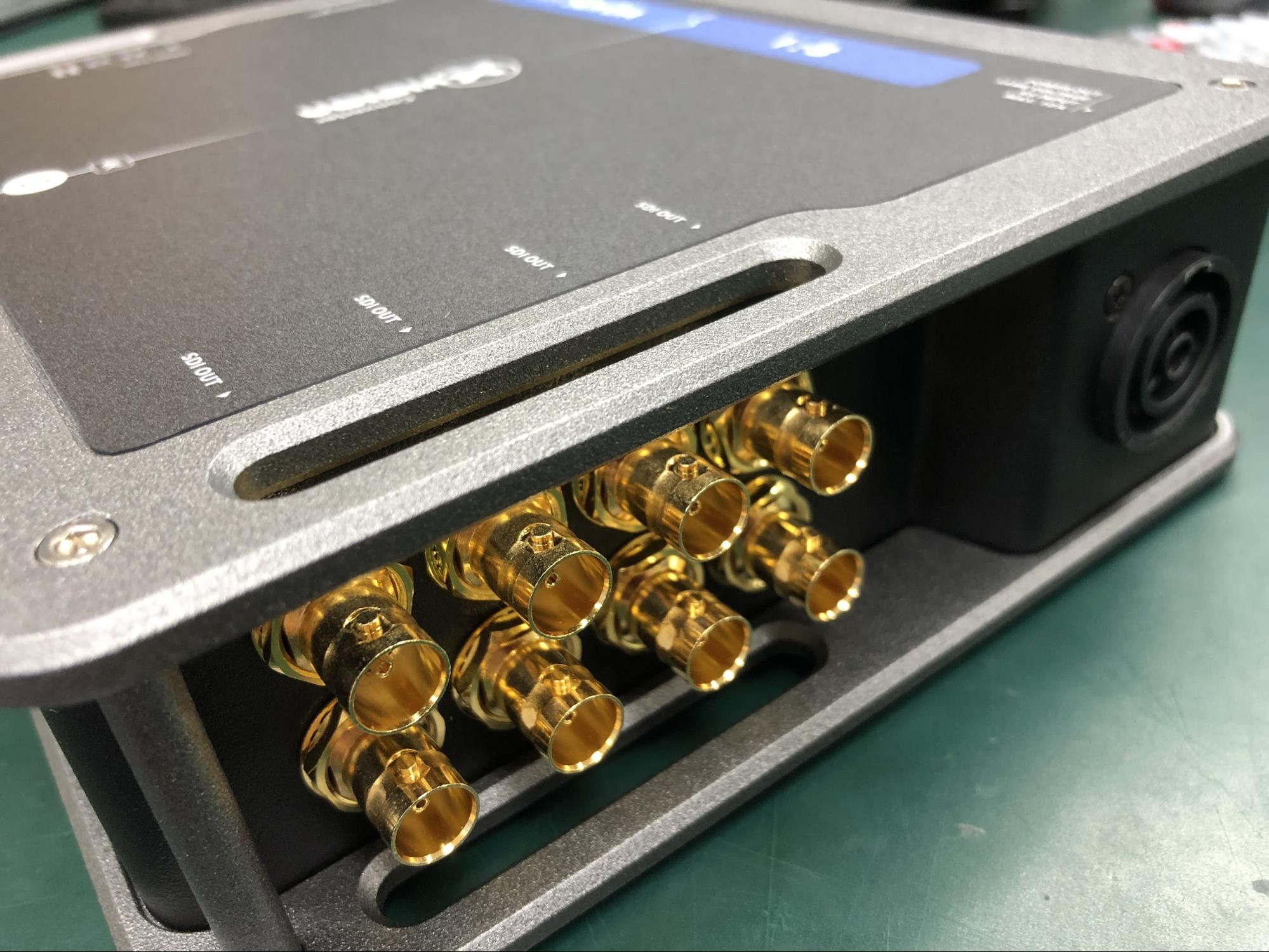

12G-SDIに対応した、１入力８分配ディストリビューションアンプです。

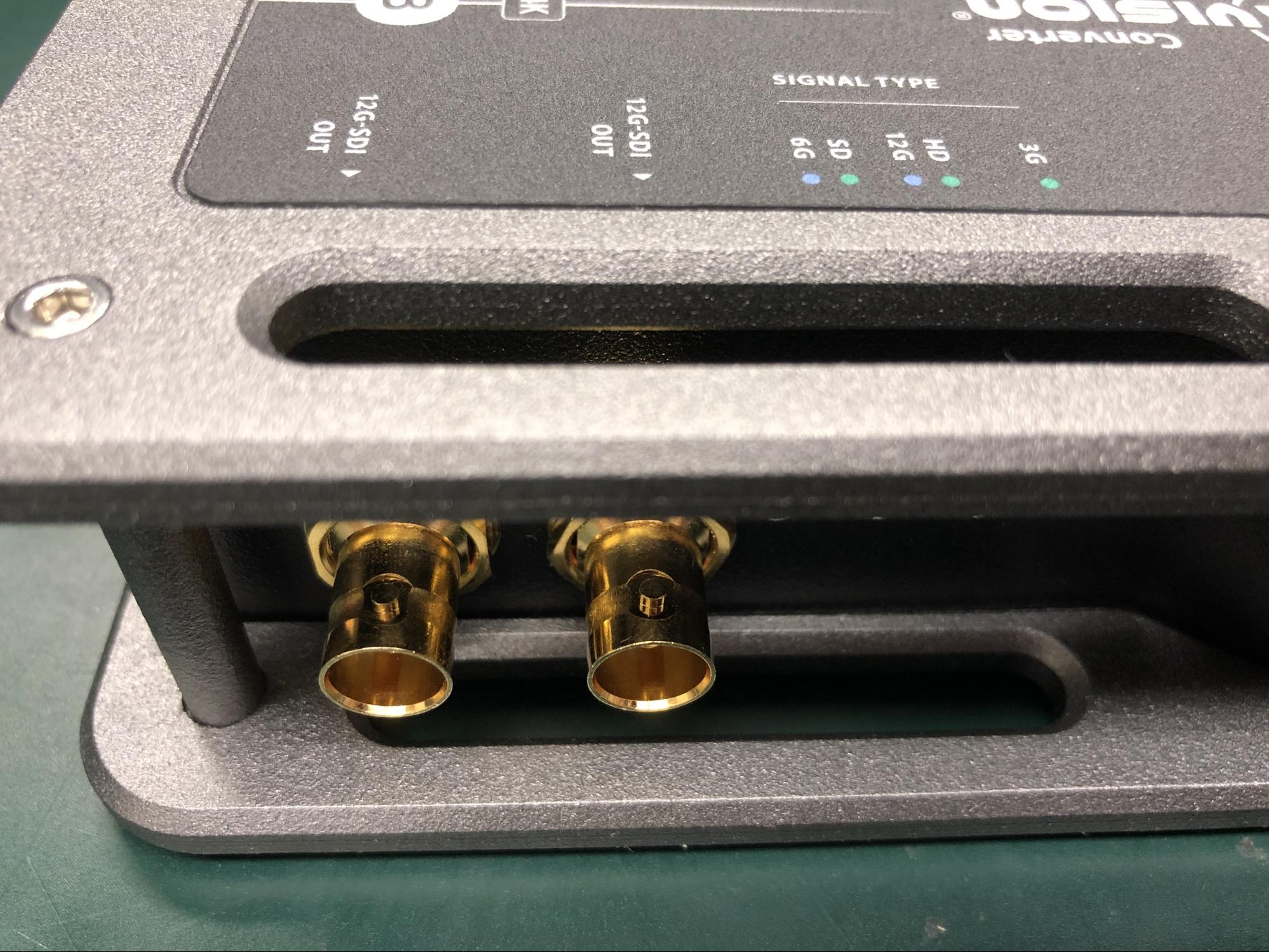

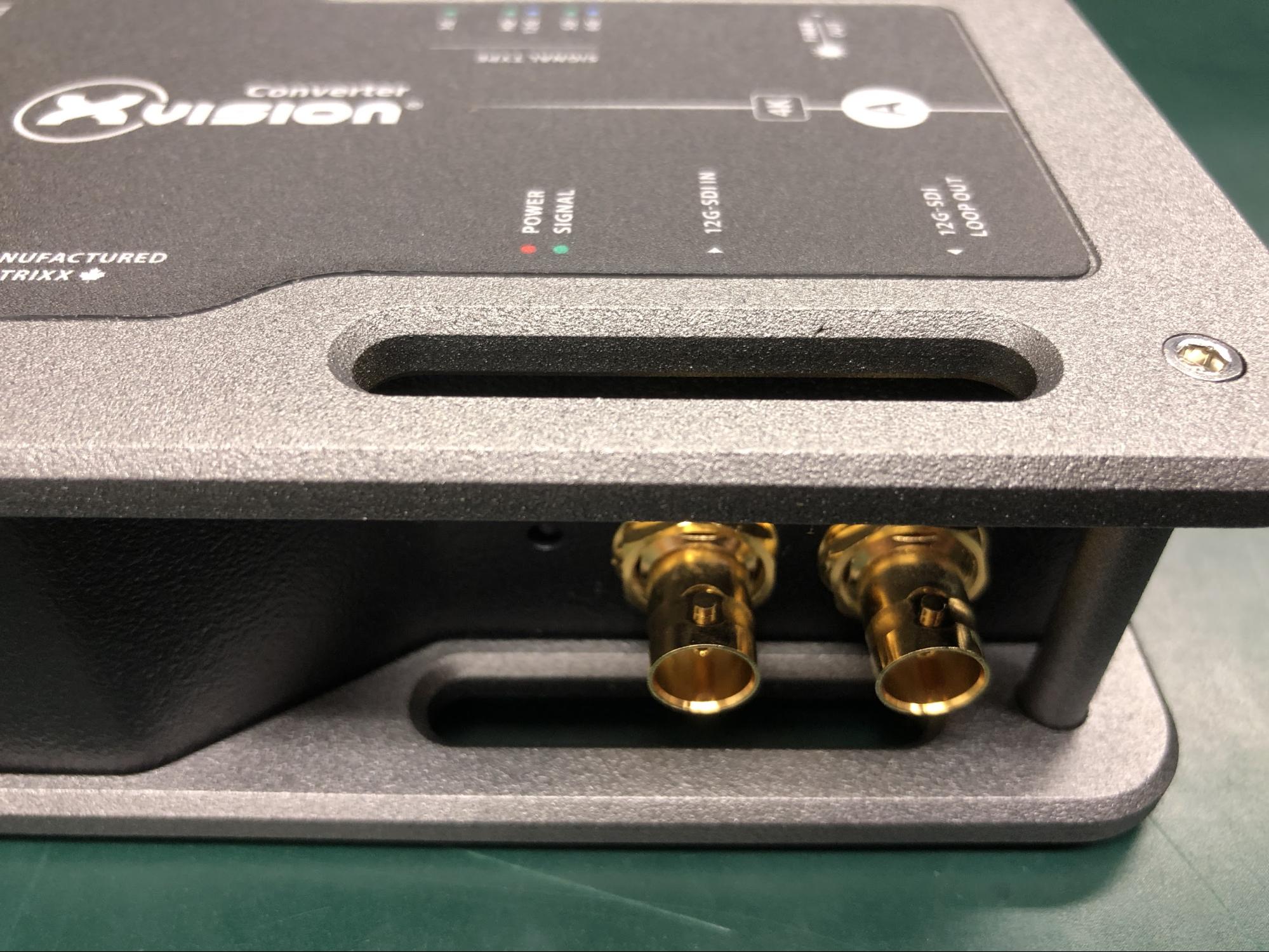

12G-SDI製品はSDIコネクターが金メッキ処理になります。

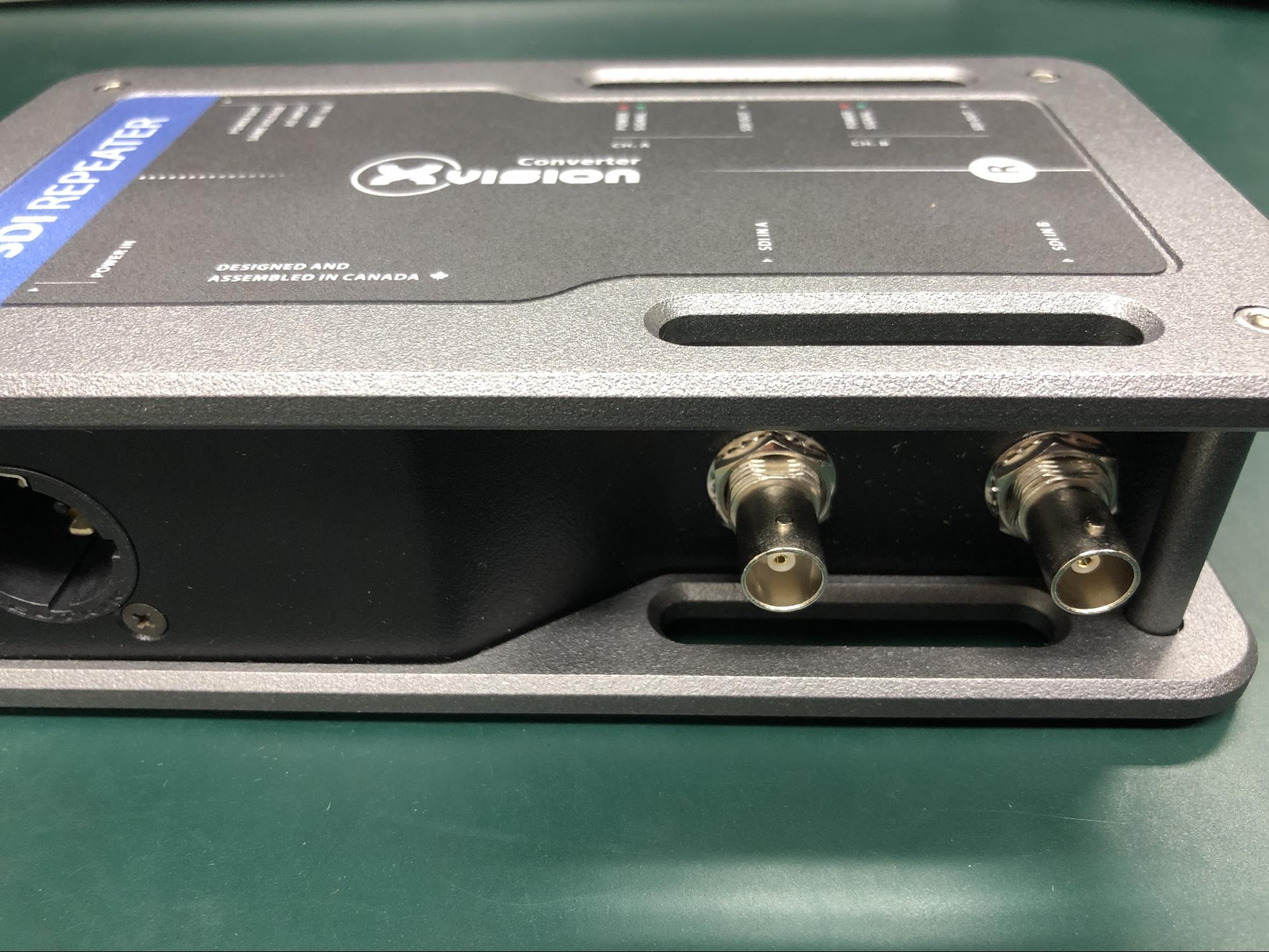

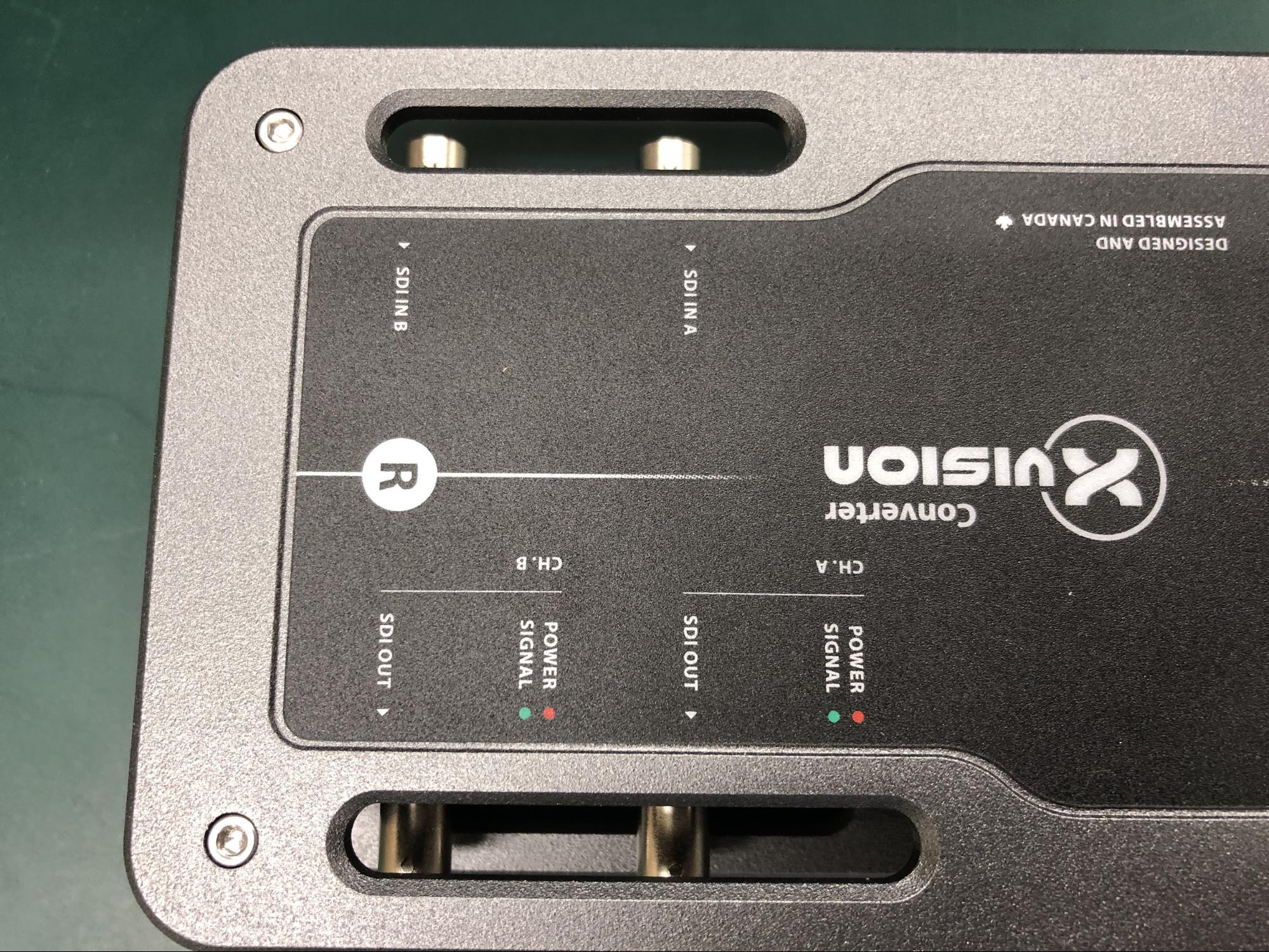

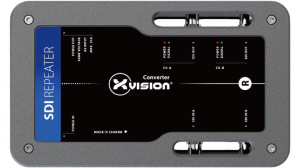

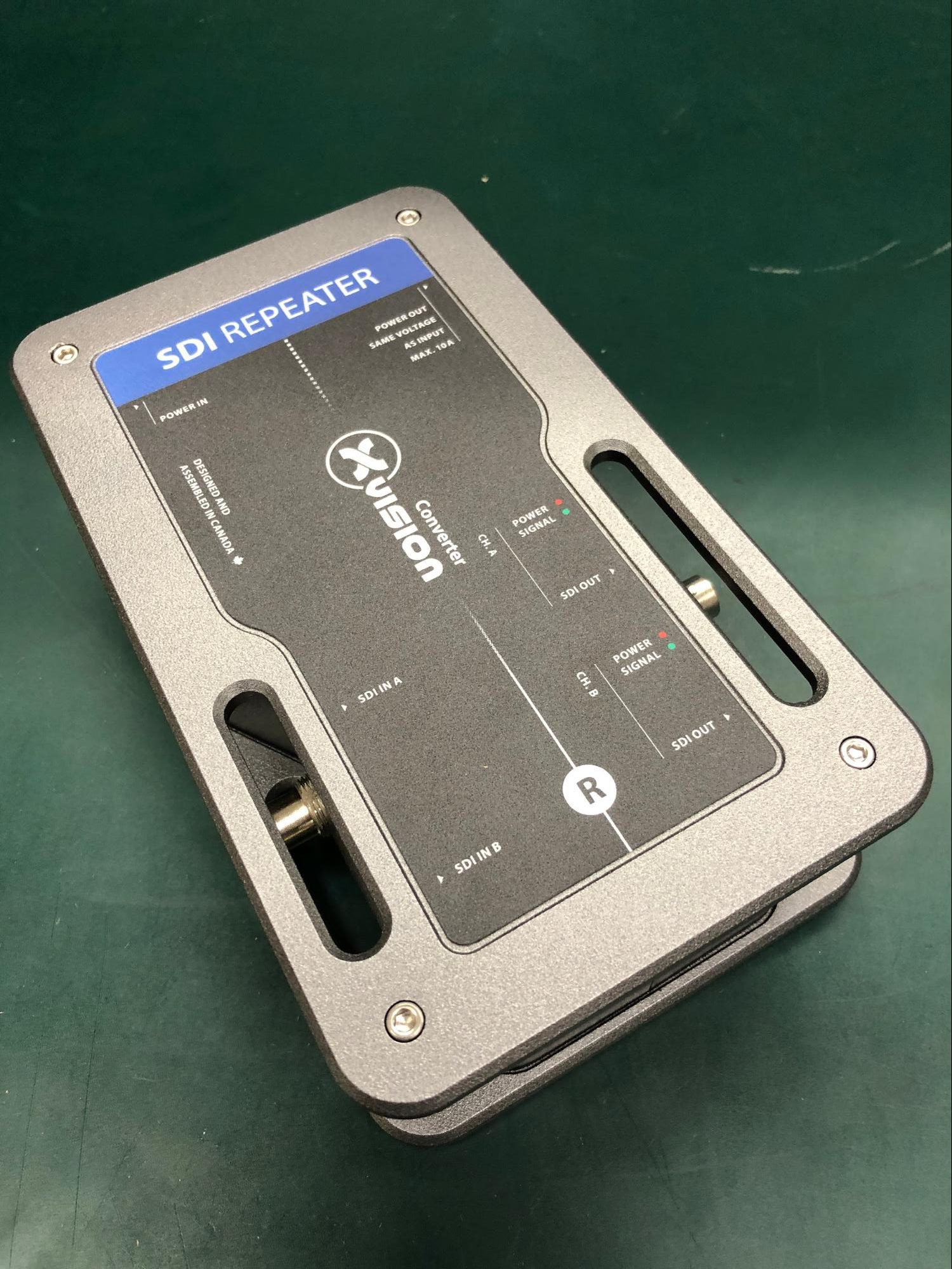

XVVSDI2SDIT1

3G-SDIを2系統、延長時に劣化した信号を補正するリピーターです。





分配機能はありませんが、２系統を同時に延長できるため、デュアルリンクの信号を延長するのに適しています。専用設計で、波形補正に特化した回路となっているため、ディストリビューションアンプで補正するよりアイパターンはきれいに補正されます。
3G-SDIならば、100mの5C-FB同軸ケーブルで劣化した信号を補正することができます。

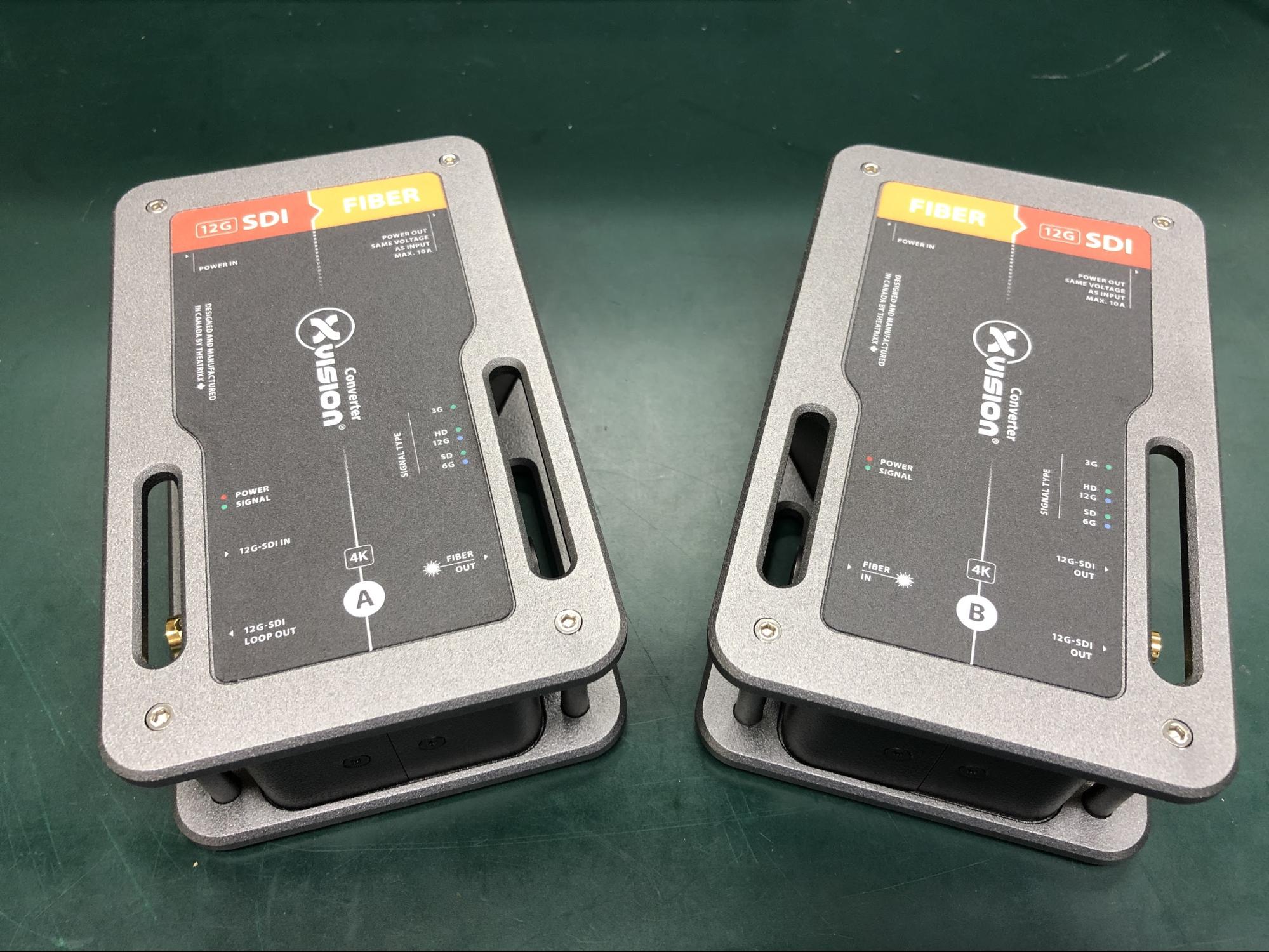

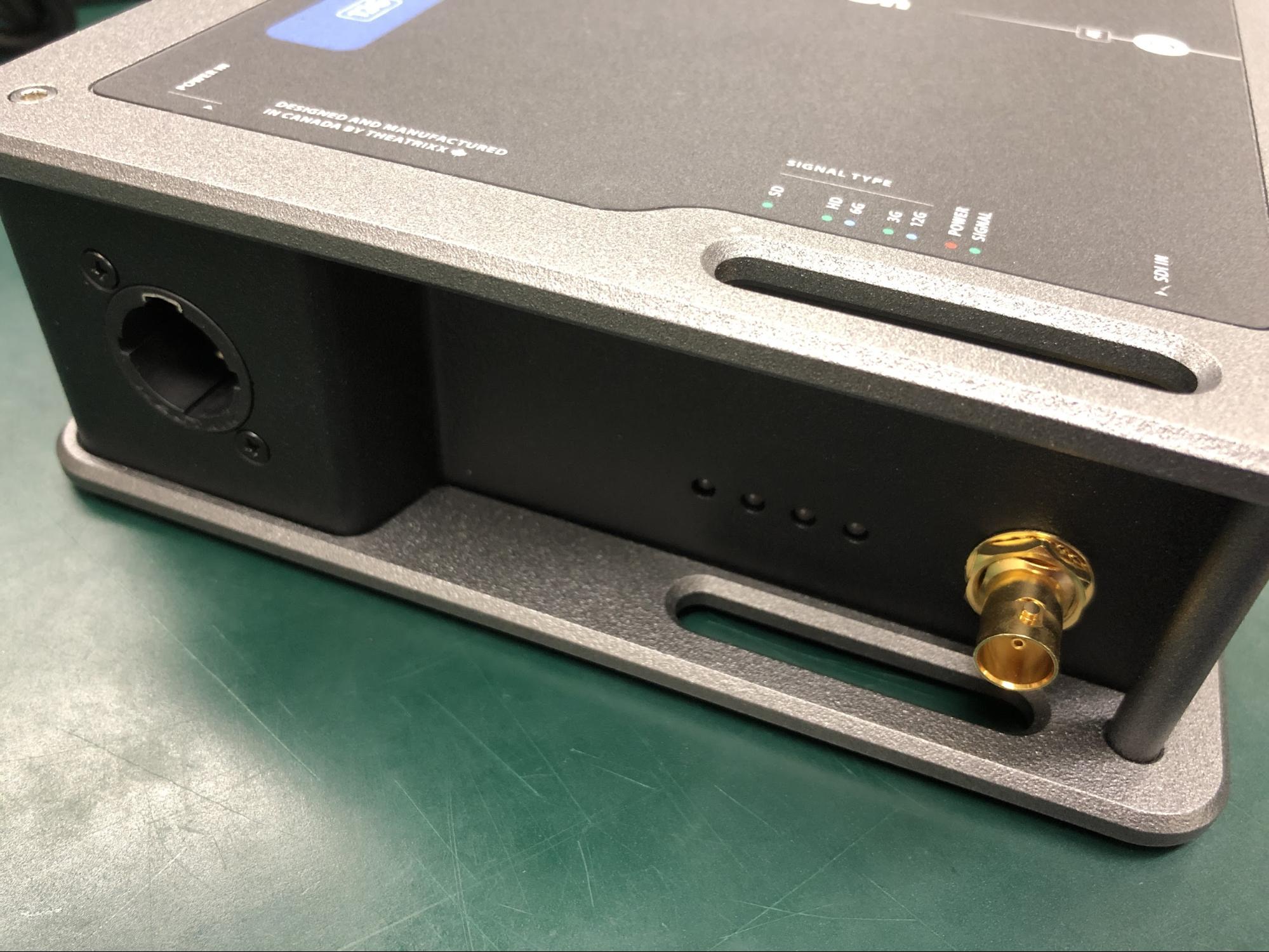

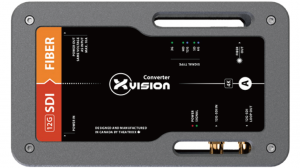

XVVFIBER2SDIT1-12G および XVVSDI2FIBERT1-12G

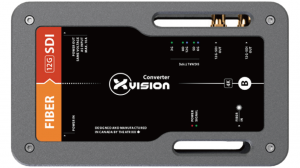

12G-SDIに対応したファイバーオプティカルトランスミッター・レシーバーです。









12G、４K60pの非圧縮SDI信号を、ファイバーオプティカルで長距離伝送します。

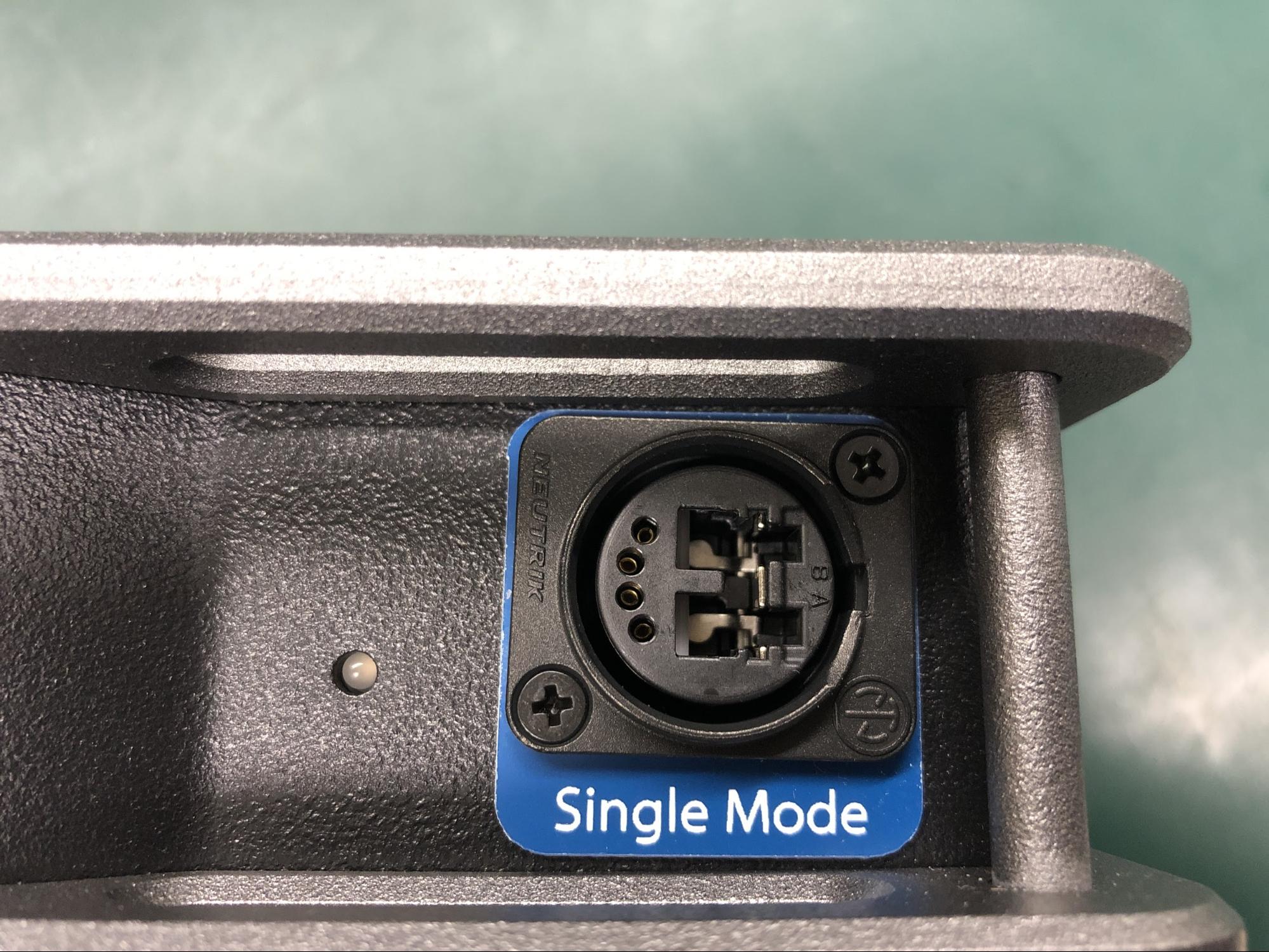

ファイバーはシングルモード、マルチモードが選択可能、また、コネクターはST、OpticalCON DUO、OpticalCON QUADから選ぶことができます。
トランスミッターにはループスルー出力装備、レシーバーは２分配出力です。

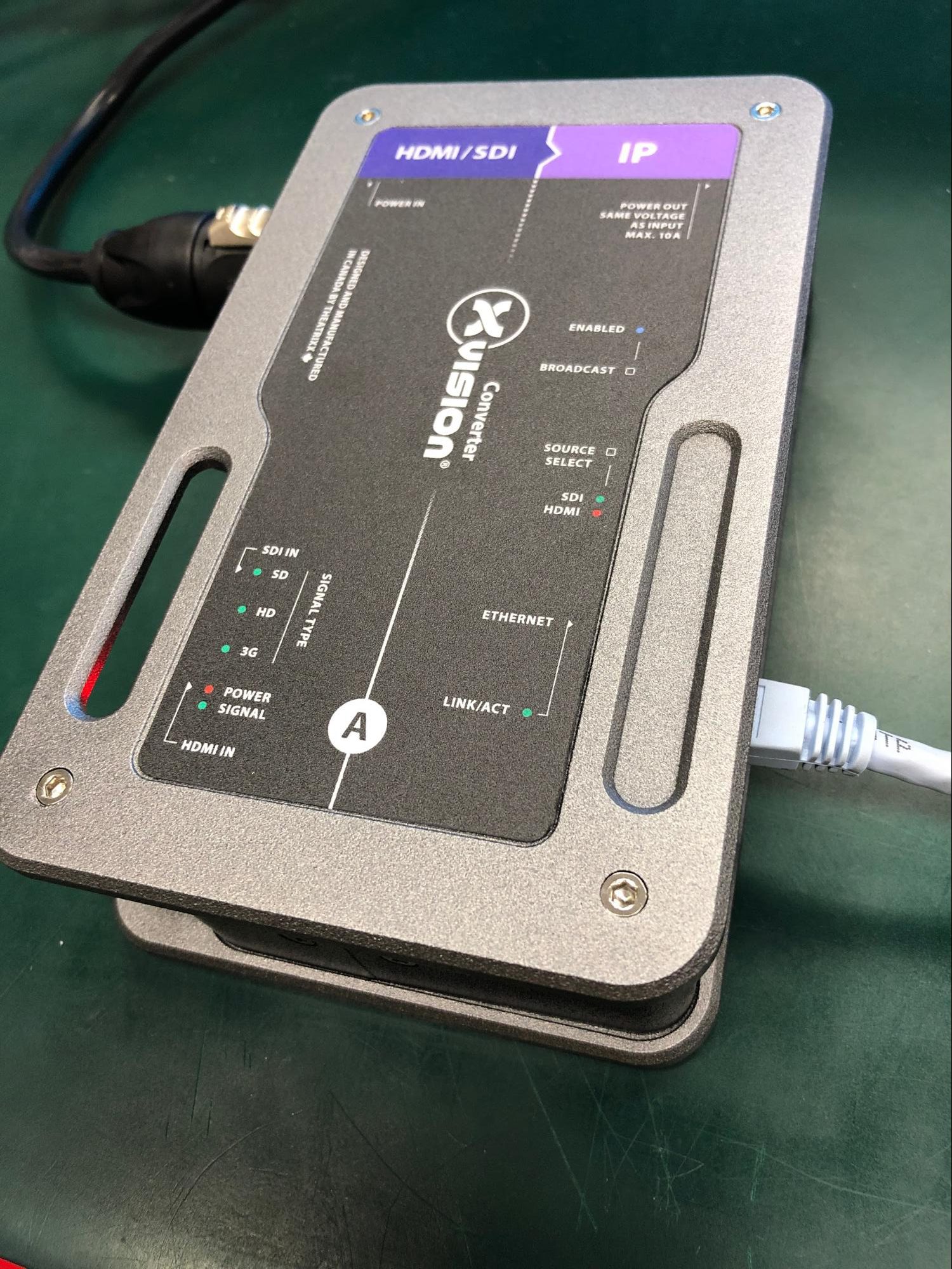

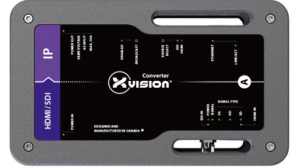

XVVVDO2IPT1

3G-SDIおよびHDMI入力に対応したH.264ストリーミングサーバーです。



YouTube LiveやFacebook Liveなどのストリーミングサービスへ、RTMPでLive配信をエンコードするほか、RTSPエレメンタリーストリーム、TS over TCP/UDP/HTTP等のプロトコルに対応。
1920×1080から128×128までのダウンスケーリングが可能で、帯域制限のある運用方法やサービスへ対応します。

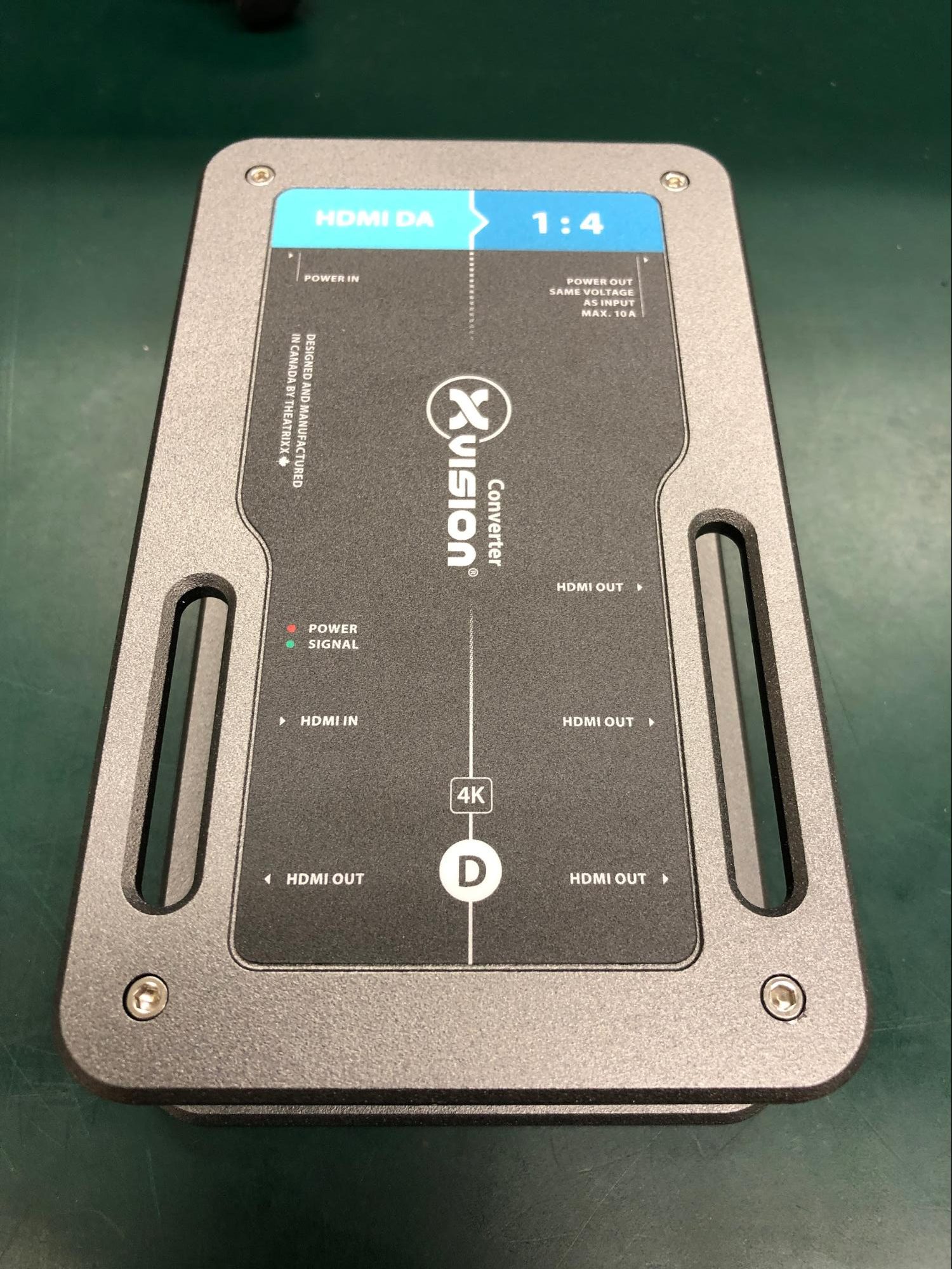

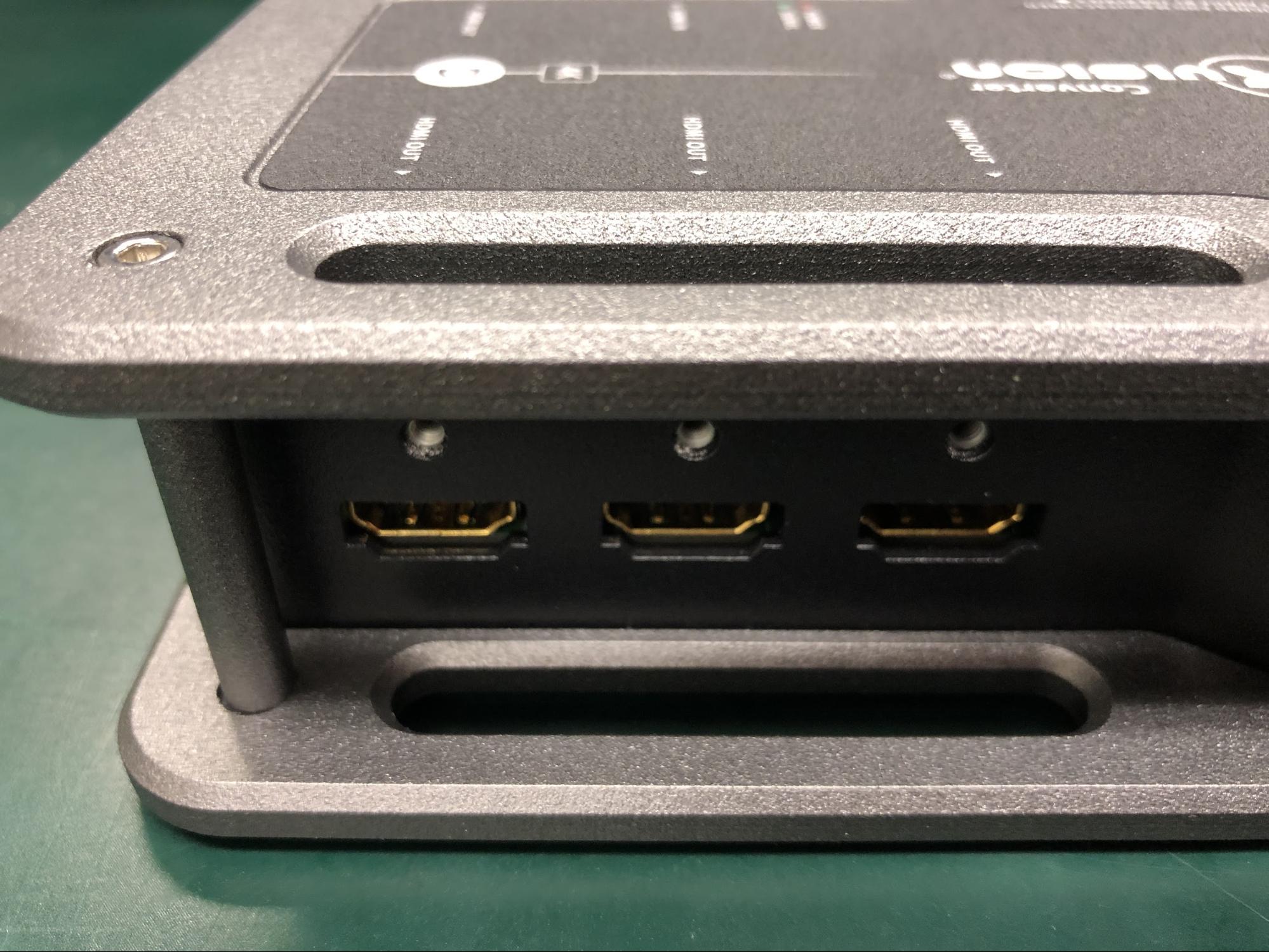

XVVHDMIDAT1

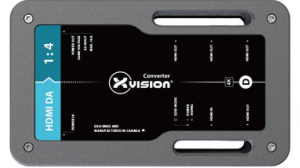

HDMI 2.0の１入力４分配ディストリビューションアンプです。







4K60pのHDMIを分配できるほか、出力側に繋がるディスプレイとネゴシエーションすることで的確な出力解像度を自動判別します。4Kディスプレイには4K解像度、HDディスプレイにはダウンコンバートしてHD解像度を出力します。

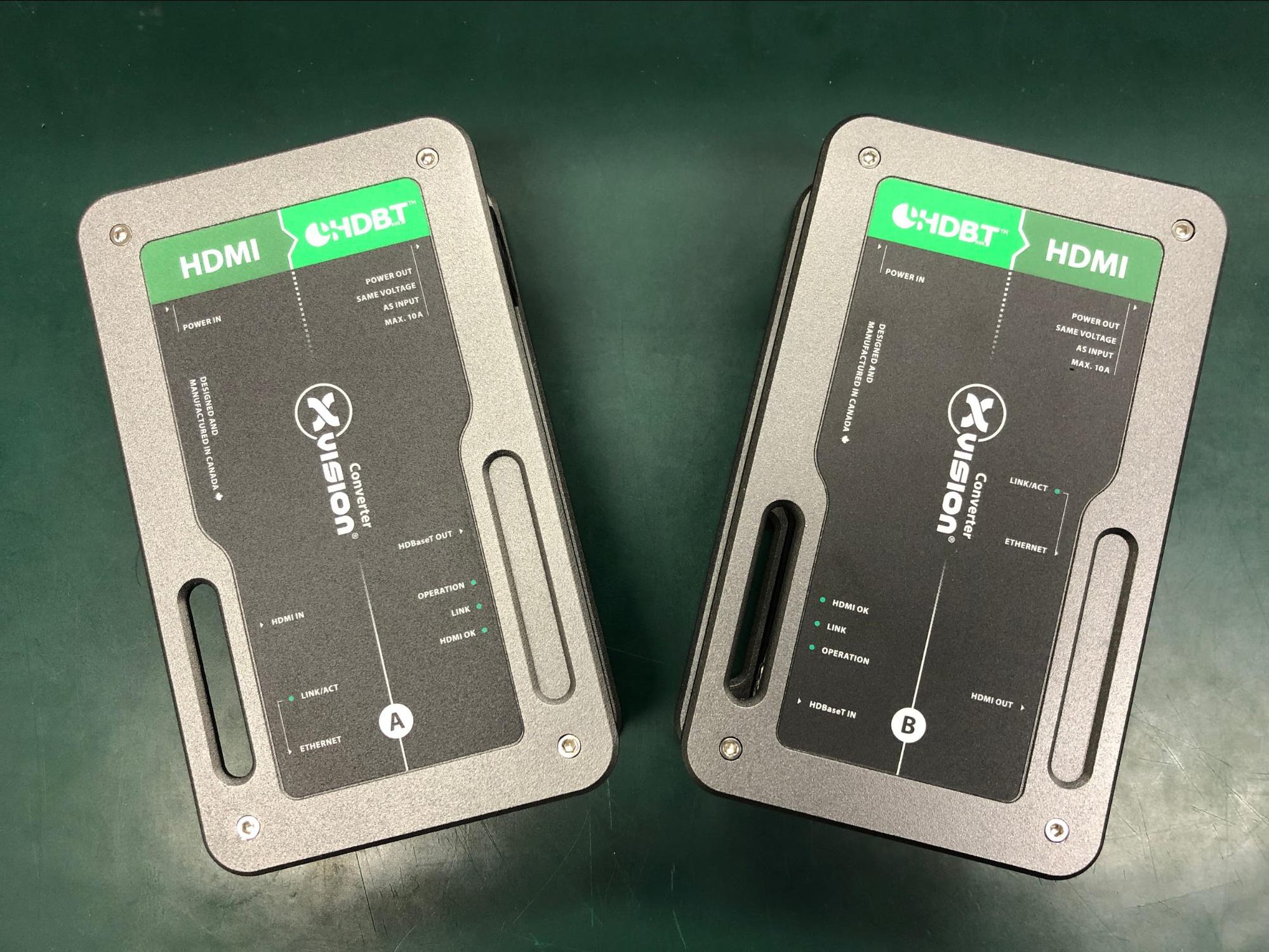

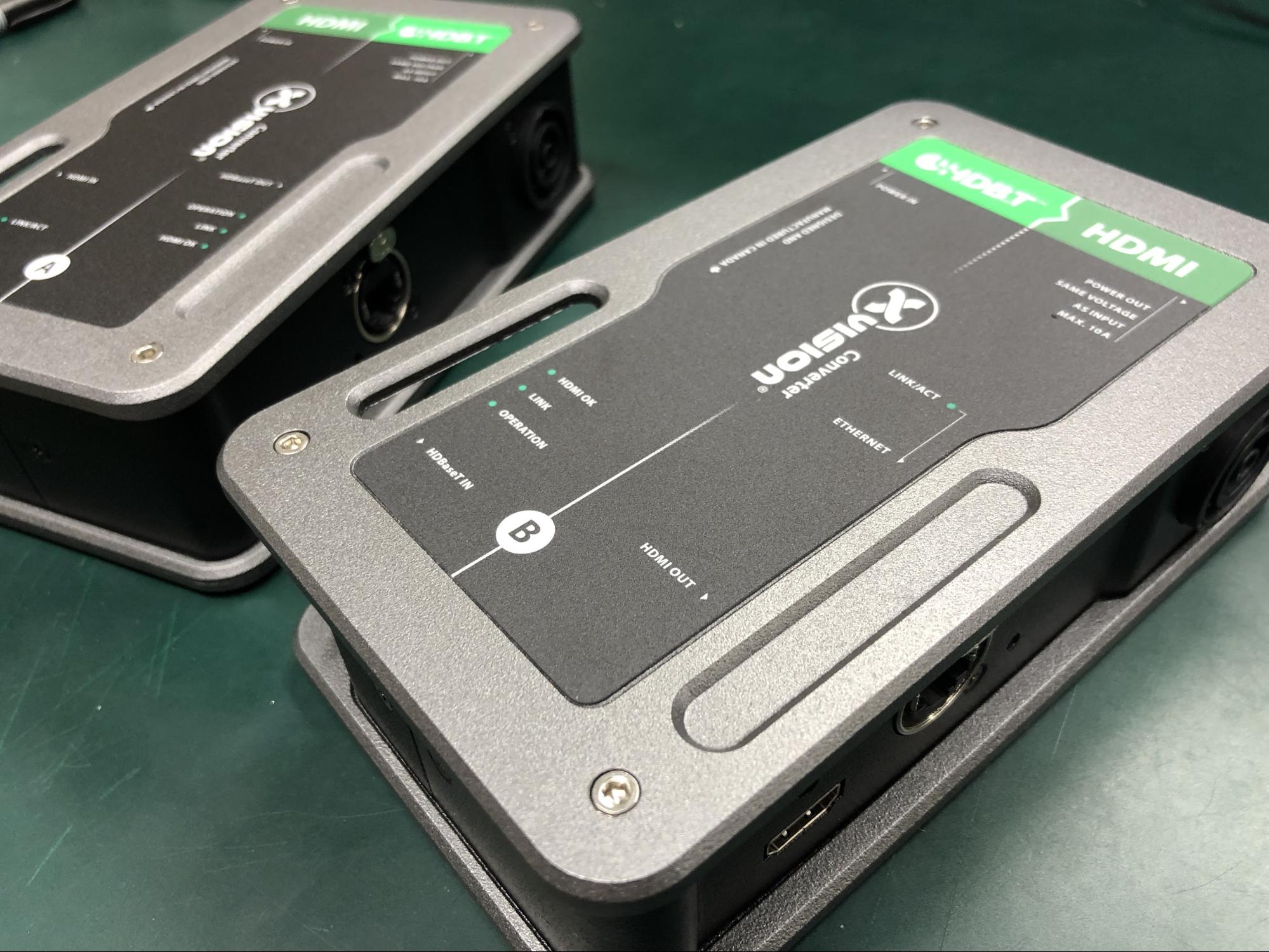

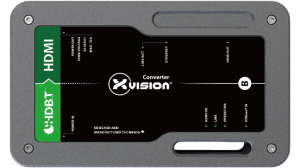

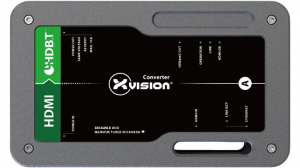

XVVHDMI2HDBTT1およびXVVHDBT2HDMIT1

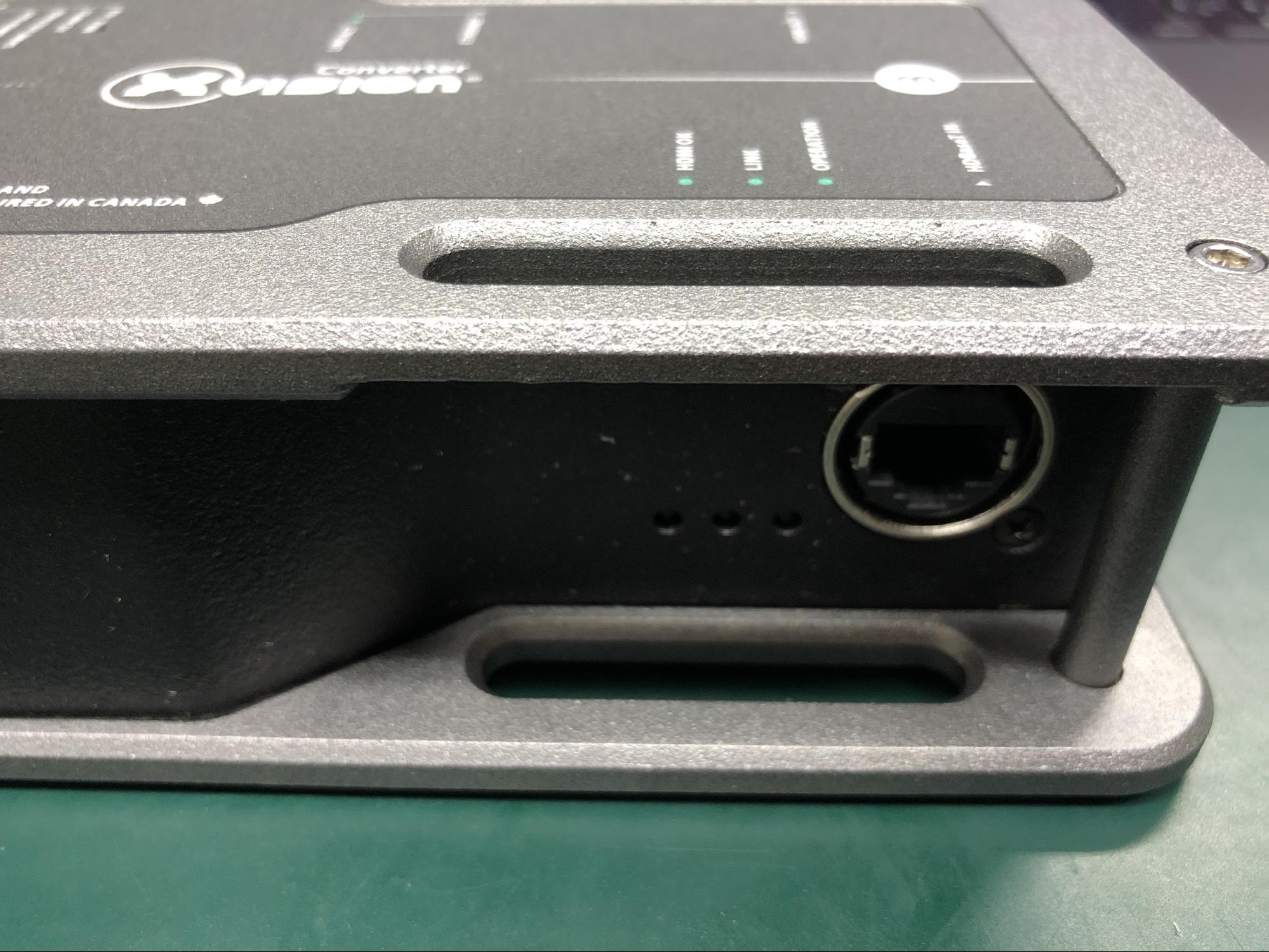

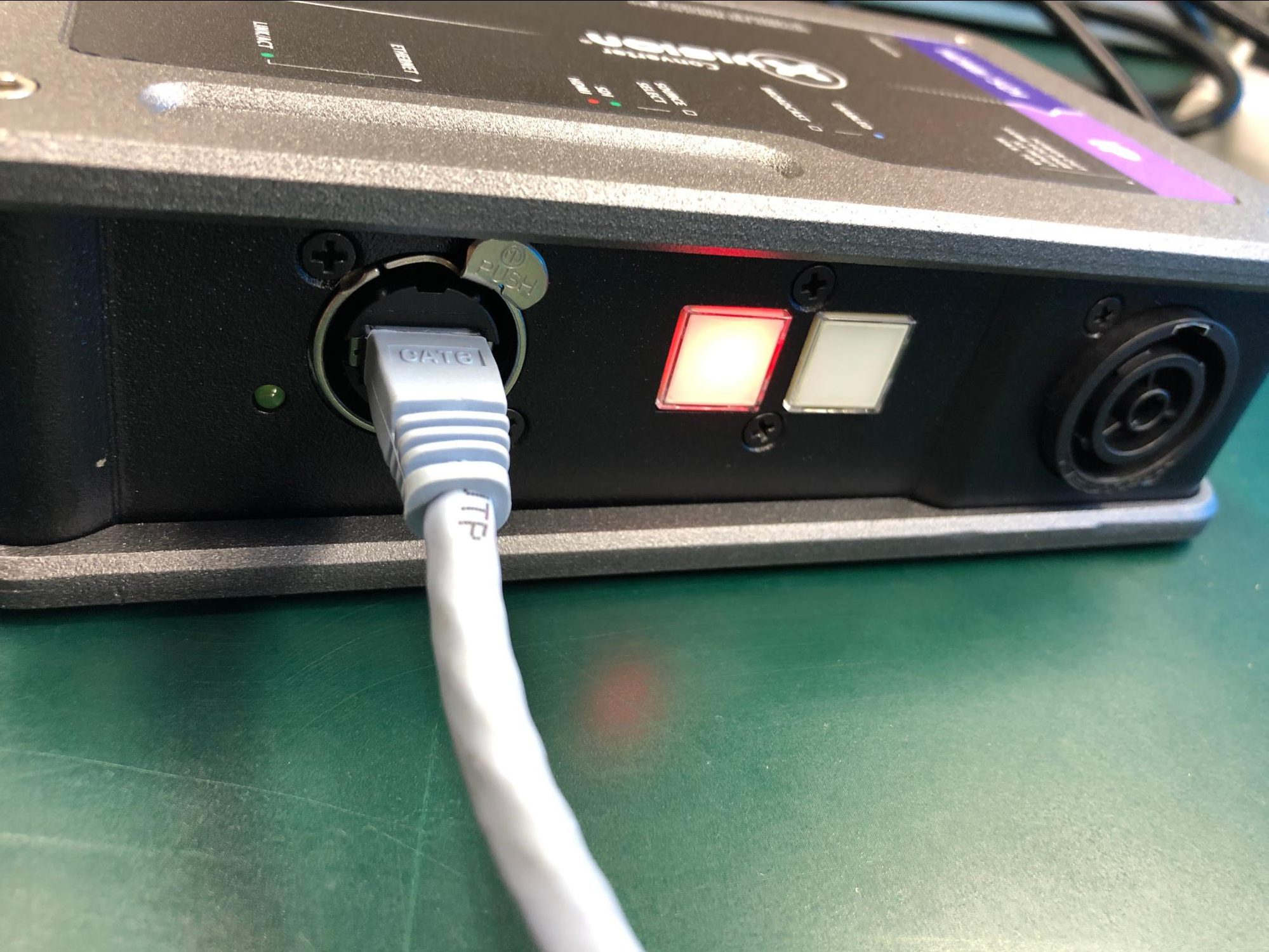

4K解像度のHDMIをHD Base-Tに変換し、CAT6ケーブルで100m延長する延長機です。
HDMI1.4クラスに対応、4K30p4:4:4もしくは60p4:2:0を伝送するため、UHDブルーレイの24pHDRも運用できます。
他社のHD Base-T製品と互換性を持ち、HD Base-T出力カメラからのレシーバーやプロジェクターへのトランシーバーなどへ使用が可能です。また、100Mイーサネットの延長も同時に行い機器の遠隔コントロールをサポートします。

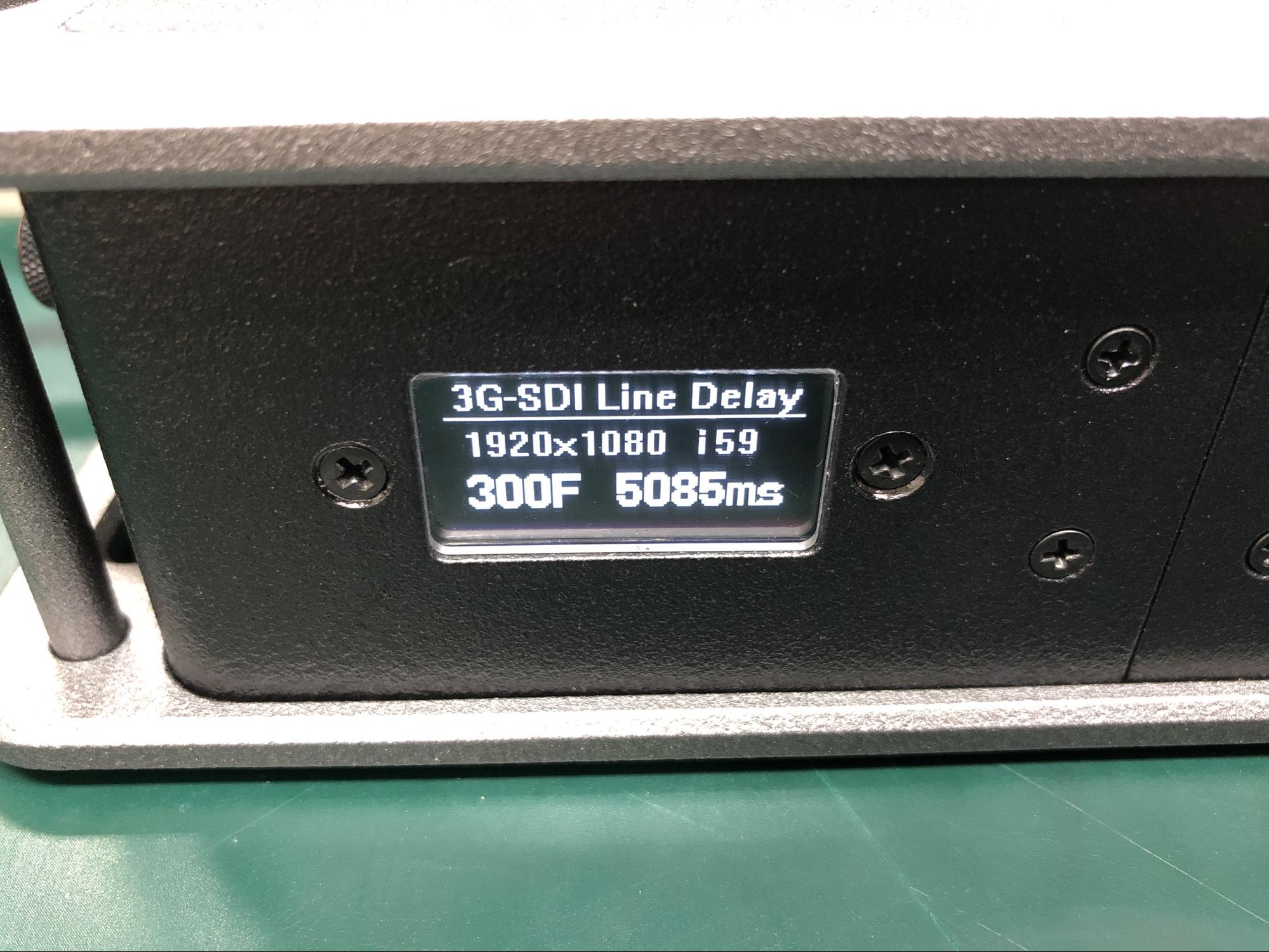

XVVSDIDLY

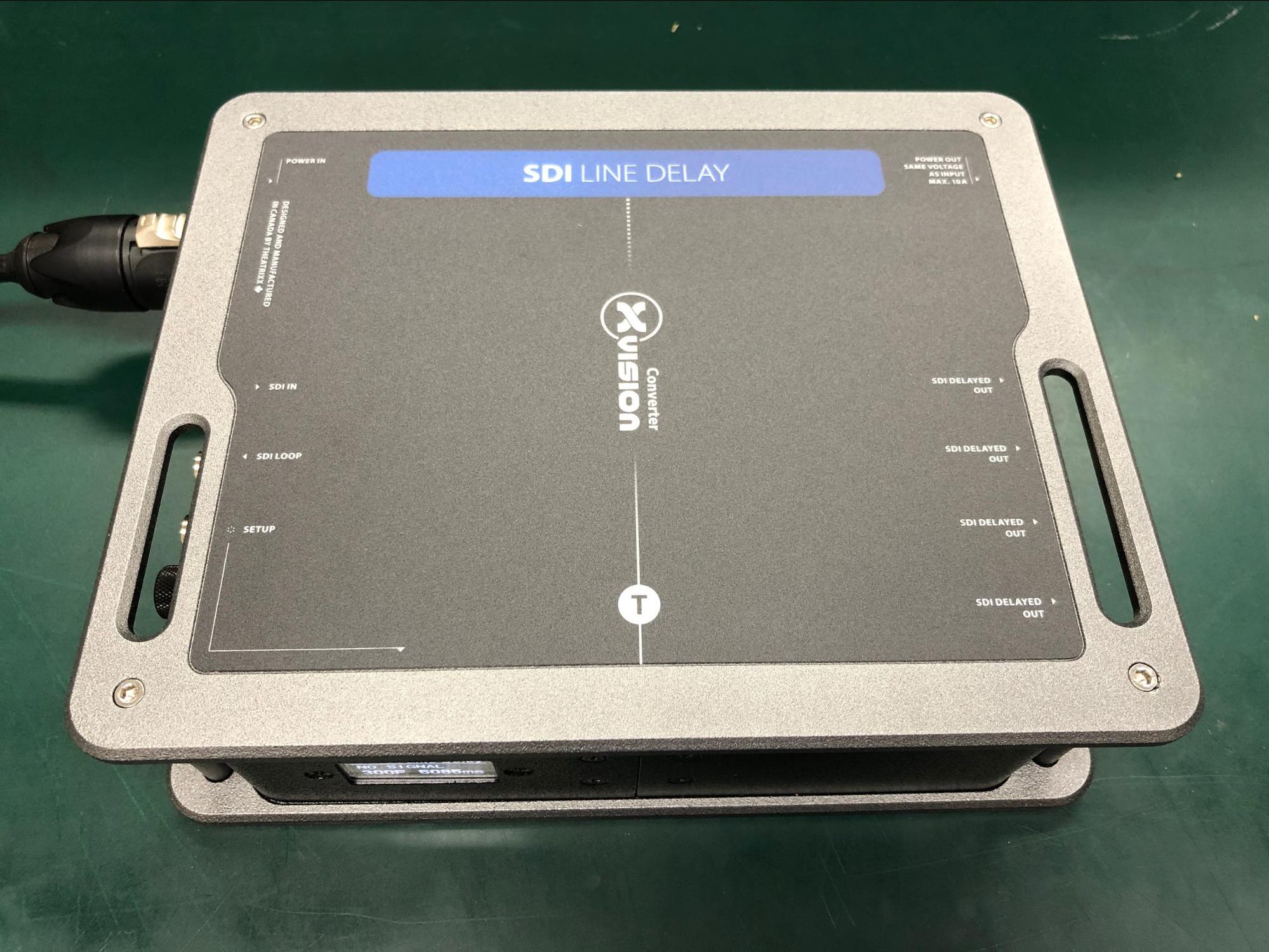

3G-SDIのタイミング調整をするDELAYです。
１入力４出力、１ループスルーの構成で、４つの出力に同時に最大160フレーム（2690ms/60p）の遅延を持たせることができます。
異なるレイテンシーを持つマルチカメラシステムなどに運用が可能です。

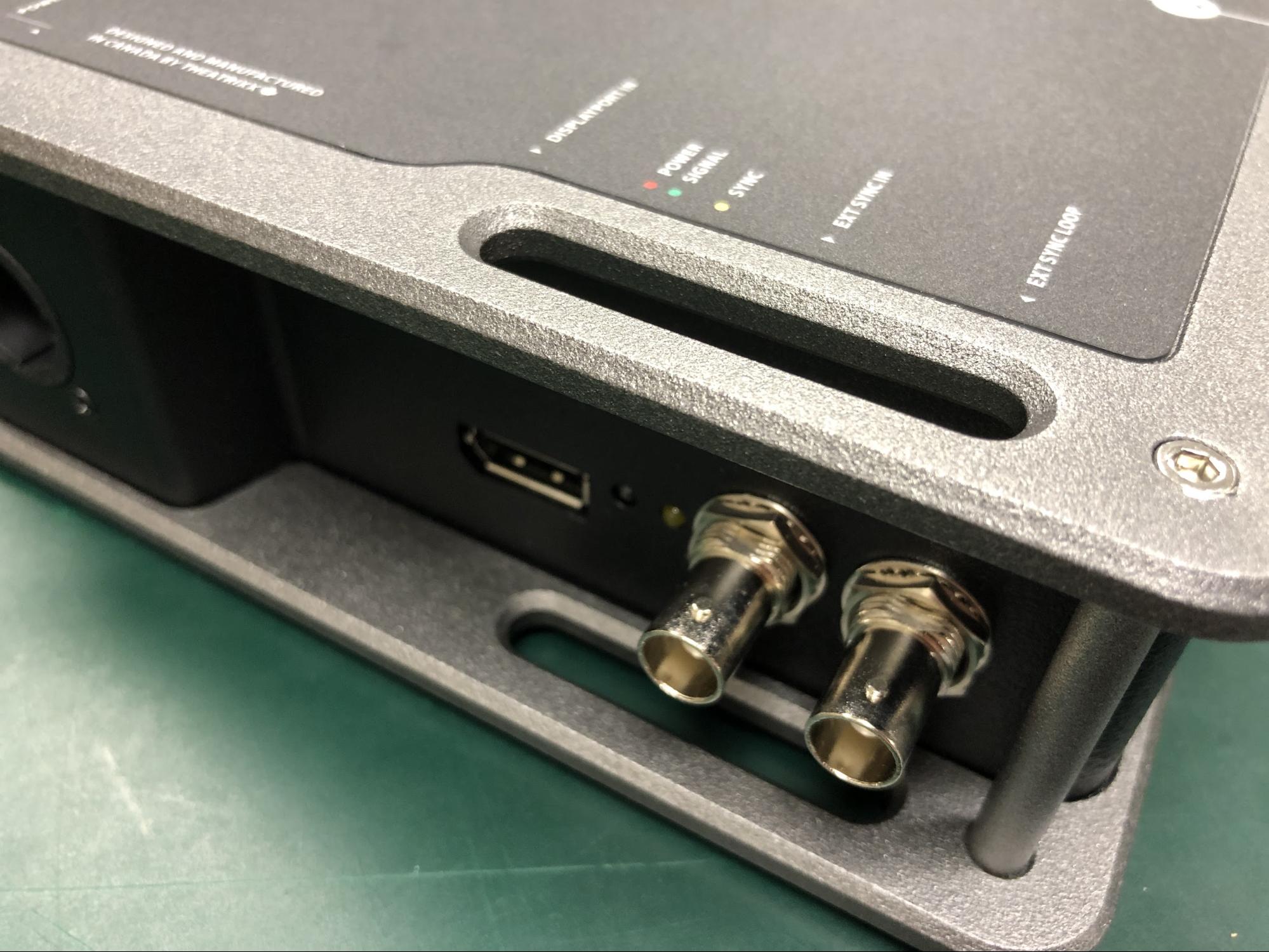

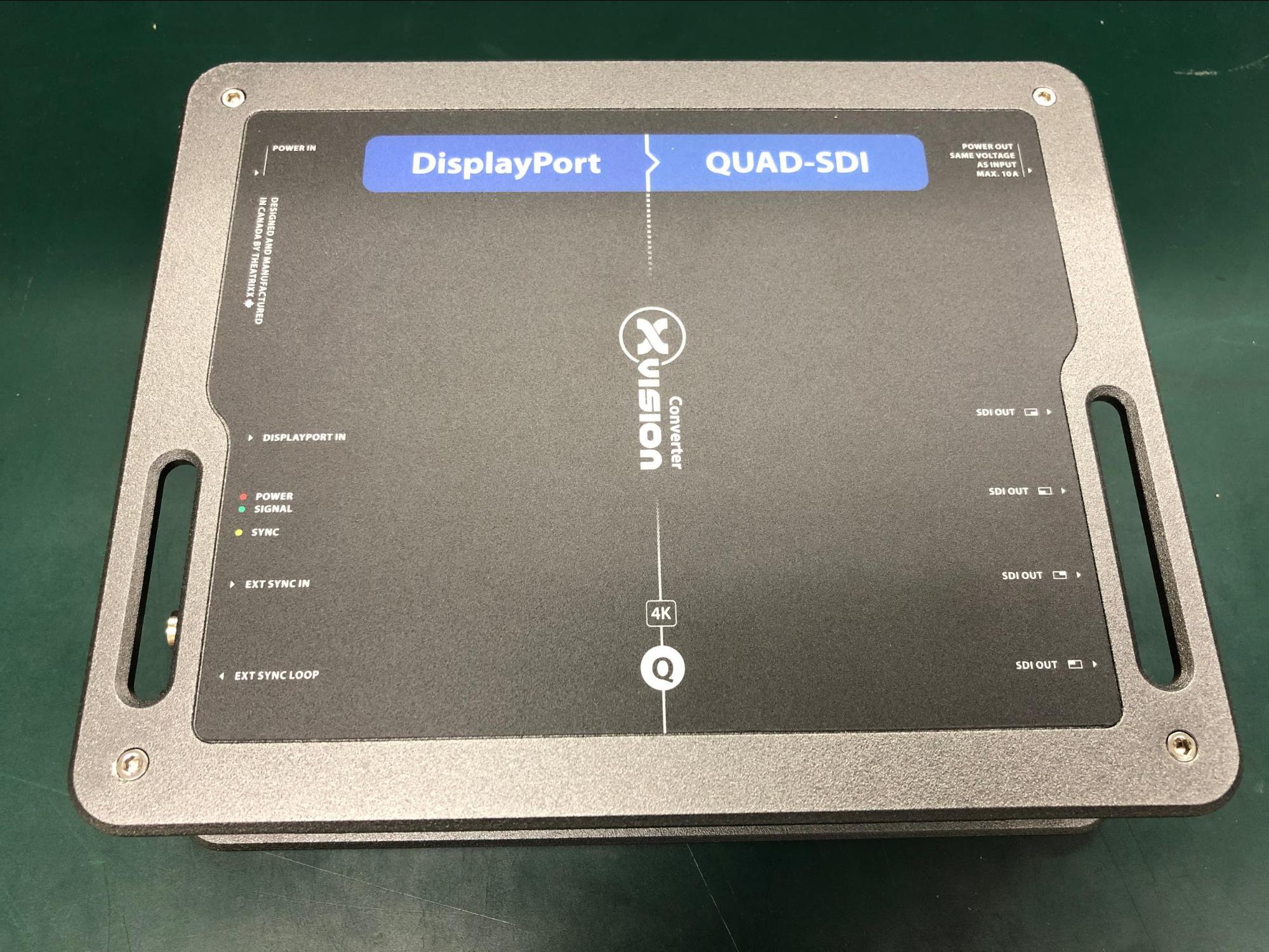

XVVDP2QSDI

DisplayPortを3G-SDI-QLのスクエアディビジョン4K信号に変換します。
３値SYNCのリファレンス入力にゲンロックして出力することができます。





テクノハウスではXVVシリーズのデモ機を随時用意しています。是非とも一度手に取ってみて下さい。
