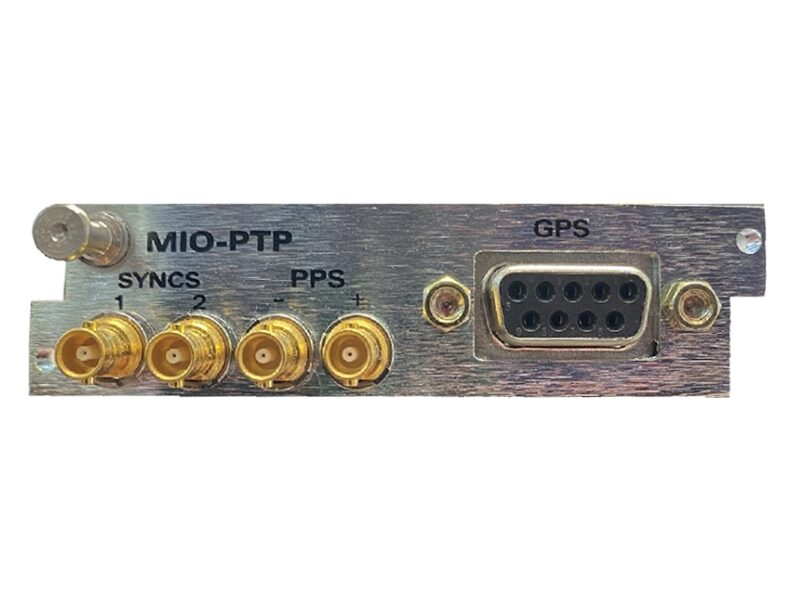

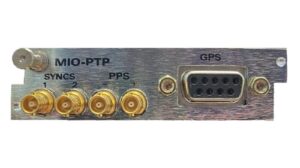

MIO-PTP / シンクパルス ハイブリッド・ジェネレーター
evertzのMIO-PTPは、PTPをソースとして、放送現場に不可欠なブラックバースト（BB）や3値シンクを生成する、極めてコンパクトなソリューションです 。SCORPION-2Fのスタンドアロンシャーシと組み合わせることで、スペースの限られた中継車や機材ラックのわずかな隙間に、高精度なマスタークロック環境を構築できます。
製品特徴
PTP to ベースバンド同期
PTP（SMPTE ST 2059-2）にロックし、独立した2系統のアナログ基準信号を生成します。
柔軟な出力形式
VITC付きブラックバースト、3値シンク、ワードクロック、10MHzから、用途に合わせて各系統を個別に設定可能です。
高精度OCXO搭載
オーブン制御水晶発振器を内蔵し、PTPまたはGNSS（GPS/QZSS等）に対して極めて安定したロックを実現します。
ハードウェアPTPv2サポート
ハードウェアオフロードにより、ジッターの影響を最小限に抑えた放送品質の同期信号を提供します。
ポータブルな運用
SCORPION-2Fシャーシと組み合わせて使用し、最小構成での同期供給が可能です。
製品仕様
アナログ同期出力:独立2系統（BB, Tri-level Sync, Word Clock, 10MHz）
PPS出力:専用 +1PPS および -1PPS（HD-BNC）
対応PTPプロファイル:SMPTE ST 2059-2, AES67, WEEE Annex J
同期ロック対象:PTP (IEEE 1588) または GNSS
対応GNSS:GPS, GALILEO, BEIDOU, GLONASS, QZSS（みちびき）
ネットワークポート:最大2 x PTPポート（最大10Gb/s）
物理サイズ:SCORPION-2Fシャーシ (32mm x 108mm x 152mm)
消費電力:20W（モジュール単体）
対応製品・オプション
オプション
- GPSII-A720:デュアルバンド・マルチGNSSアクティブアンテナ
- MSC-RF-ADPT-720:市販のRFアンテナを接続するためのRF-シリアル変換アダプター
