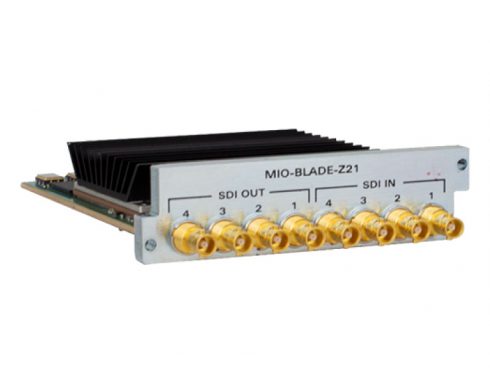

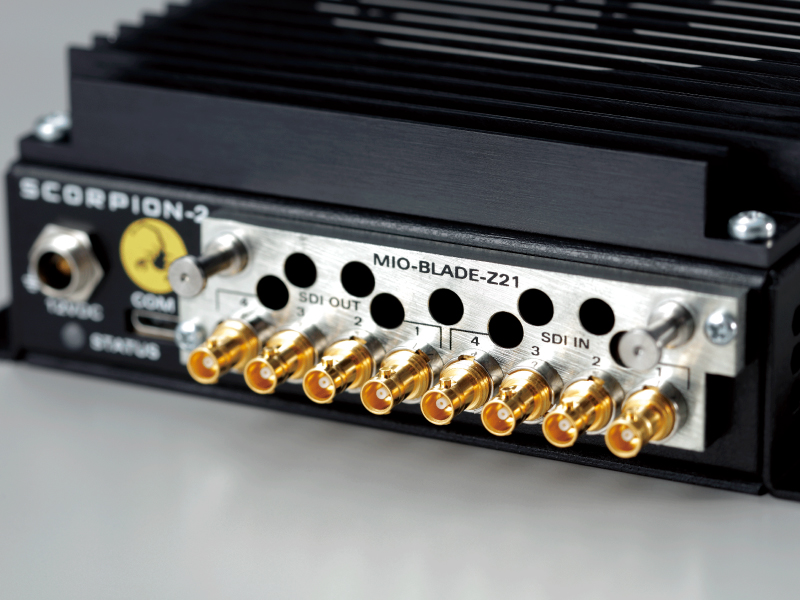

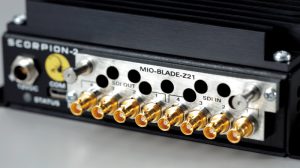

evertzのMIO-BLADE-Z21は、evEDGE™仮想化ブロードキャストインフラストラクチャプラットフォーム用のシングルノードFPGAアクセラレーションコンピューティングブレードです。MIO-BLADEをSCORPIONプラットフォームと組み合わせて使用​​することにより、メディアゲートウェイ、JPEG XS、エンコーダー/デコーダー、JPEG2000エンコーダー/デコーダー、ビデオプロセッサーなどの機能を提供します。

PDFカタログはこちら
特徴
  • デュアルスロットマイクロサービスMIOモジュール
  • 8xHDBNCコネクタ
  • 12G / 3G / HD / SD / ASIサポート
  • 機能を定義するためにメディアゲートウェイ、JPEG XS、エンコーダー/デコーダー、JPEG2000エンコーダー/デコーダー、ビデオプロセッサーなどアプリケーションで再構成可能
  • MAGNUM、VistaLINK®PRO、VUEによる制御に対応
  • MAGNUM、VistaLINK®PRO、inSITEによる監視機能に対応
  • デバイスでホストされるWebGUIおよびWebAPI
仕様

サイズ及び動作環境

消費電力: 20ワット
スロット数: 2
動作温度: 0-70°C

入力

対応入力信号: SMPTE ST 2081（12G-SDI）、SMPTE ST 424M（3GB / s）、SMPTE ST 292M（1.5GB / s）、SMPTE ST 259M（270MB / s）、DVB-ASI
コネクタ: HD-BNC
インピーダンス: 75Ω
イコライザー: 80m @ 3GB / s、100m @ 1.5GB / s、250m @ 270MB / s（Belden 1694Aまたは同等のケーブルを使用時）
リターンロス: 15dB(1.5GHz)、10dB(3GHz)、 7dB(6GHz)、4dB(12GHz)



出力

コネクタ: HD-BNC
インピーダンス: 75Ω
信号レベル: 800mV
DCオフセット: 0V±0.5V

関連製品・オプション

ソフトウェアサービス

  • MIO-APP-IPG SMPTE ST 2022/ST 2110 ゲートウェイ
  • MIO-APP-XS JPEG XS エンコーダーx2 /デコーダーx2 (UHD/3G/HD対応)
  • MIO-CK-XSP60 シングルパス XS エンコード/デコードライセンス
  • MIO-APP-J2K 2x シングルパス JPEG2000 エンコーダーx2またはデコーダーx2(3G/HD/SD対応)
  • MIO-CK-J2KP60 シングルパス JPEG2000 エンコード/デコードライセンス
  • MIO-APP-UDX-3G デュアルチャンネルアップ/ダウン/クロスコンバージョン(3G/HD/SD)
  • evEDGE-UDX-3G-Z21 シングルパス 3G アップダウンクロスコンバージョンライセンス
  • evEDGE-HDR-3G シングルパス3G HDR/SDRコンバージョンライセンス
  • MIO-APP-UDX-4K 4Kアップダウンクロスコンバージョン
  • evEDGE-UDX-4K-Z21 シングルパス 4K アップダウンクロスコンバージョンライセンス
  • evEDGE-HDR-4K-Z21 シングルパス4K HDR/SDRコンバージョンライセンス
  • MIO-APP-2QUAD 4Kクアッドリンク< >シングルリンクコンバージョン
