C2-6104A / CORIO®2マルチウインドウ・プロセッサー

C2-6104A / CORIO®2マルチウインドウ・プロセッサー
C2-6104A / CORIO®2マルチウインドウ・プロセッサー

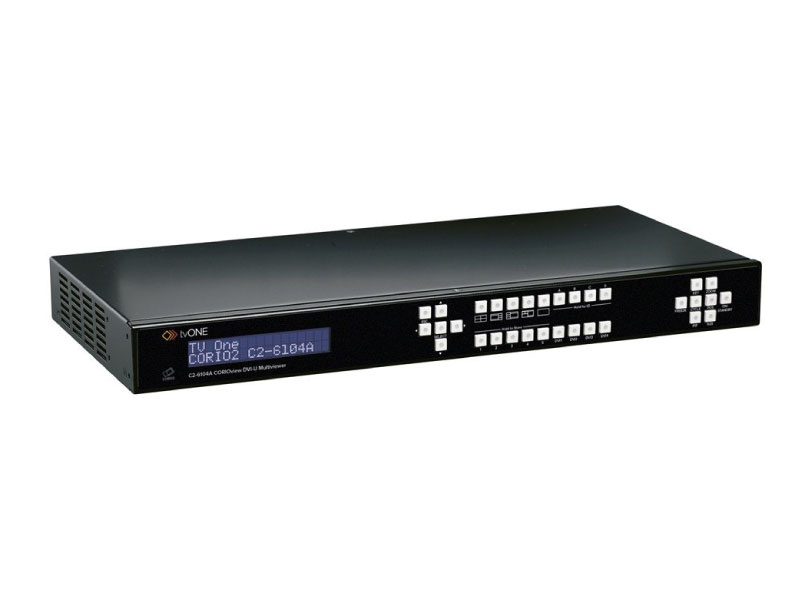

C2-6104A / CORIO®2マルチウインドウ・プロセッサーの画像

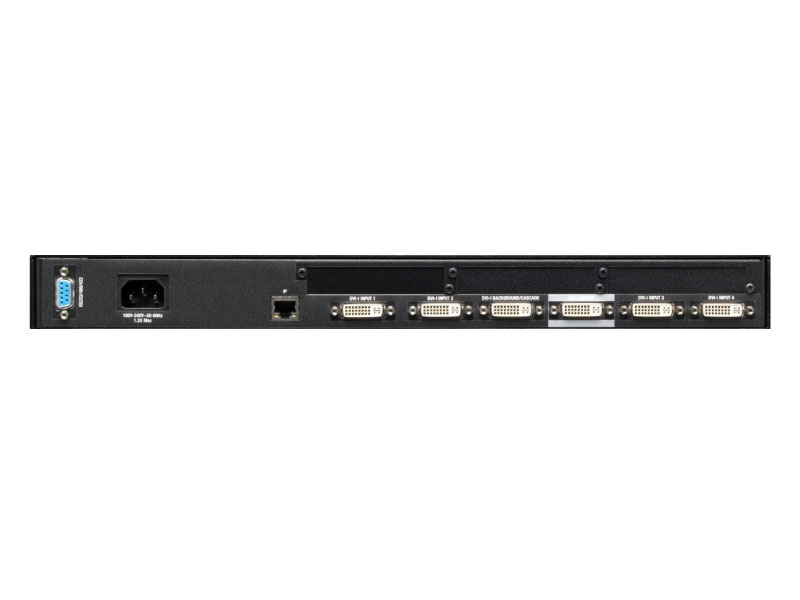

C2-6104A / CORIO®2マルチウインドウ・プロセッサーの画像

4系統の映像入力+背景またはカスケード接続用入力を搭載。

画面サイズの調整が可能なマルチウインドウ・ビデオプロセッサー。

特徴
  • 4ウインドウプロセッサー
  • CORIO®2スケーリングエンジンを4基搭載
  • DVI-U入力(DVI-I、DVI-Aコンポジットビデオ)×5
  • 背景またはカスケード接続用に専用入力端子を搭載
  • 静止画像保存領域×4
  • DVI-D最大解像度:1920×1200、1080p@60Hz
  • DVI-A最大解像度:2048×2048、1080p@60Hz
  • アナログ対応:RGBHV、RGBS、RGsB、YPbPr
  • HDMI互換入出力(HDCP準拠)
  • ユーザー定義プリセット×10(ウインドウレイアウトの保存)
  • ウインドウにカラーボーダーおよびソースラベルを付加可能
  • YUVおよびYPbPr入力に対して動き適応プログレッシブ化およびノイズリダクション
  • 画像の拡大縮小は10倍〜1/10まで対応
  • ピクセル単位またはパーセント単位のスケーリング操作
  • アナログ画像入力時の自動サイズ調整
  • クロマキー、ルミナンスキー、PIP合成機能
  • フロントパネルのLCD画面によるメニューコントロール
  • コントロールはフロントパネル、RS-232/RS-422/RS-485、イーサネット接続に対応
  • CORIO Tool Suiteソフトウェアを使用可能
  • タリー入出力などオプションモジュールを用意
  • 1Uラックマウントサイズ
仕様

入力

端子:DVI-U(DVI-I+YC/CV)×5※HDMIはHDCP準拠

デジタルHD最大解像度:1080p@60Hz

デジタルPC最大解像度:1920×1200@60Hz

ビデオ信号フォーマット:NTSC、PAL、PAL-M、PAL-N、SECAM

アナログHD最大解像度:1080p@60Hz

アナログPC最大解像度:2048×2048

アナログフォーマット:RGBHV、RGBS、RGsB、YPbPr、YC、CV



出力

信号の種類:DVI-I×1

デジタルHD最大解像度:1080@60Hz

デジタルPC最大解像度:1920×1200@60Hz

アナログHD最大解像度:1080p@60Hz

アナログPC最大解像度:2048×2048

アナログフォーマット:RGBHV、RGBS、RGsB、YPbPr



コントロール

  • フロントパネル、RS-232/RS-485/RS-422、イーサネット

寸法・質量(W×H×D)

  • 432×44×200mm ※突起部除く、約3Kg

電源

  • AC100V、50/60Hz、50W

梱包内容

  • 本体×1、VGA〜DVI変換アダプター×1、BNC〜DVI変換アダプター×1、ラックマウント金具一式、電源コード×1
