7800R2x2-ACS-4K / 4K対応チェンジオーバー/クリーンスイッチ機能付き

7800R2x2-ACS-4K / 4K対応チェンジオーバー/クリーンスイッチ機能付き

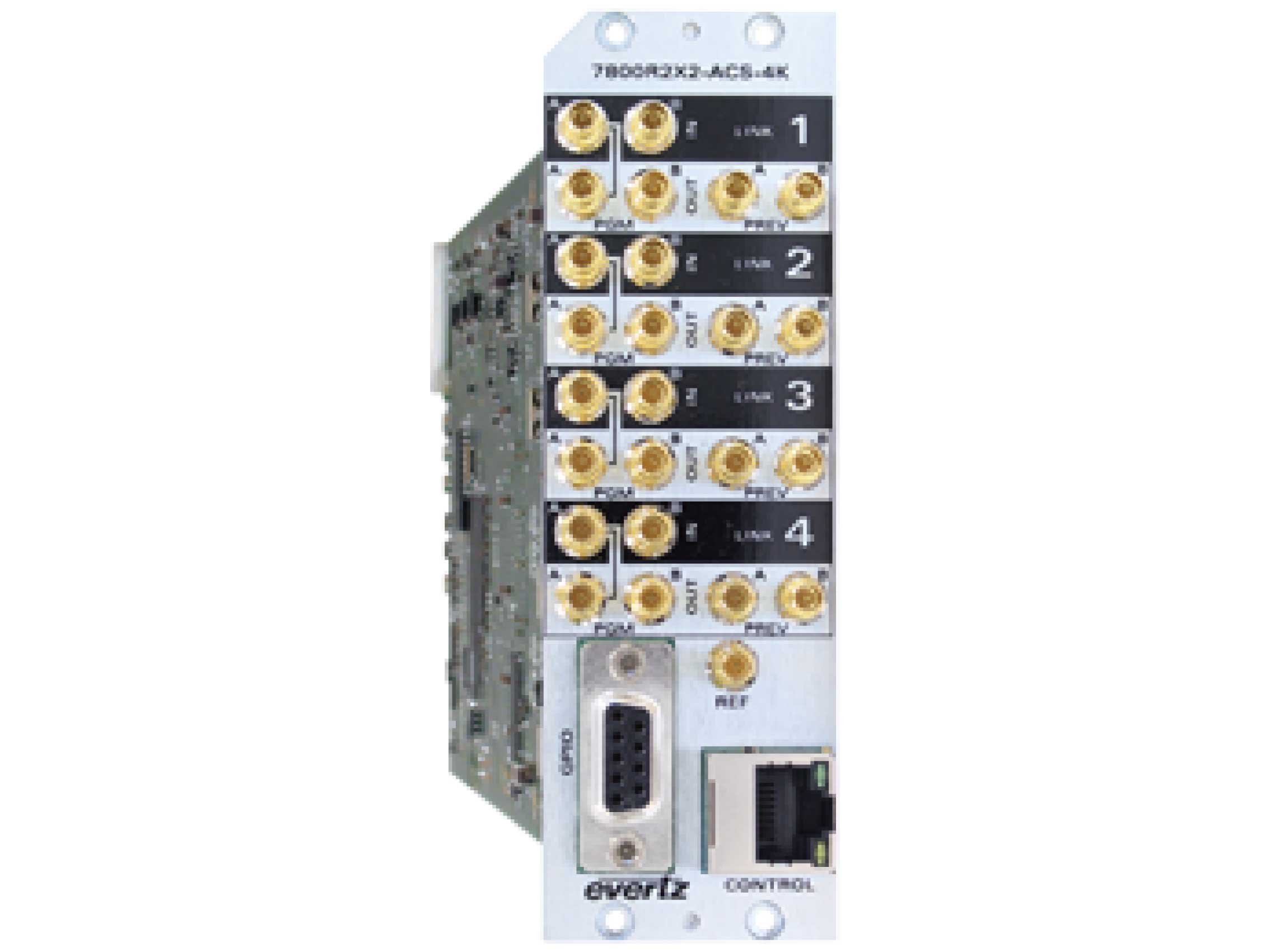

7800R2x2-ACS-4K / 4K対応チェンジオーバー/クリーンスイッチ機能付きの画像

evertzの7800R2×2-ACS-4Kは4Kに対応したクリーンスイッチが可能なチェンジオーバーユニットです。

このチェンジオーバーユニットは高度な(沢山の監視項目と豊富なパラメータ設定)信号監視機能を持っています。この高度な信号監視機能に基づいて入力信号のエラーを検知して切り替えることができます。

7800R2x2-ACS-4Kの遅延バッファを使用すると、完全な無瞬断切り替えを行うことができます。1系/2系各入力の遅延量を個別に調整する機能を有しているため、1系/2系に遅延が発生している場合でも無瞬断切り替えを行う事が可能です。
また+ TCAオプションを使用すると、アンシラリータイムコード(ATC)を参照して1系/2系の遅延量の差を自動的に調整できます。

evertz独自のソフトスイッチテクノロジーによりエンベデッドオーディオをノイズレスで切り替えることができます。

特徴
  • メイン/バックアップとして2つのクワッドリンク3G UHD入力をサポート
  • 1系統のUHD 2 x 1スイッチ、2系統の3G-SDI 4 x 1スイッチ、または4系統の3G-SDI 2 x 1スイッチとして動作可能
  • オプションの+ TCAまたは+ SIDオプションによる信号の自動時間調整
  • 4つのメイン入力すべてにバイパスリレーを標準装備
  • 2SIおよびSquare Division信号タイプをサポート
  • 無瞬断切り替え
  • 一体型フレームシンクロナイザー内蔵
  • 遅延量を個別に調整する機能により、遅延差のある信号同士の無瞬断切り替えを実現
  • 豊富な監視項目とパラメーター機能を有した信号監視機能
  • VistaLINK®(SNMP)を介した遠隔監視、制御および設定機能に対応しています。
  • CP-2116EまたはCP-2232Eハードウェアコントロールパネル使用可能。
  • 設定用Web GUI
仕様

シリアルデジタルビデオ入力

スタンダード

  • 270MB / s SMPTE 259M 10ビット4:2:2(525i / 59.94、625 / 50)
  • 1.485GB / s SMPTE ST 292-1 10ビット4:2:2(1080i / 60、1080i / 50、1080p / 30、1080p / 30sF、1080p / 25、1080p / 25sF、1080p / 24、1080p / 24sF、720p / 60、720p / 50、720p / 30、720p / 25、2048x1080p / 30、2048x1080p / 30sF、2048x1080p / 25、 2048x1080p / 25sF、2048x1080p / 24、2048x1080p / 24sF)*
  • 2.970GB / s SMPTE ST 425-1 LevelAとLevelB – 10ビット4:2:2(1080p / 60、1080p / 50、2048x1080p / 60、2048x1080p) / 50)*
  • クワッドリンク2.970GB / s SMPTE ST 425-5 LevelAおよびLevelB、2SIおよびSQD – 10ビット4:2:2(2160p / 60、2160p / 50)*

入力コネクター数 8
コネクタ DIN 1.0 / 2.3またはHD-BNC
信号レベル 800mV
入力イコライゼーション 85m@ 2.970GB / s , 130m @ 1.485GB / s , 300m @ 270MB / s(Belden 1694または同等品)

リターンロス > 15dB(>1.5GHz)
> 10dB(>3.0GHz)



シリアルデジタルビデオ出力

スタンダード

  • 270MB / s SMPTE 259M 10ビット4:2:2(525i / 59.94、625 / 50)
  • 1.485GB / s SMPTE ST 292-1 10ビット4:2:2(1080i / 60、1080i / 50、1080p / 30、1080p / 30sF、1080p / 25、1080p / 25sF、1080p / 24、1080p / 24sF、720p / 60、720p / 50、720p / 30、720p / 25、2048x1080p / 30、2048x1080p / 30sF、2048x1080p / 25、 2048x1080p / 25sF、2048x1080p / 24、2048x1080p / 24sF)*
  • 2.970GB / s SMPTE ST 425-1 LevelAとLevelB – 10ビット4:2:2(1080p / 60、1080p / 50、2048x1080p / 60、2048x1080p) / 50)*
  • クワッドリンク2.970GB / s SMPTE ST 425-5 LevelAおよびLevelB、2SIおよびスクエアディビジョン – 10ビット4:2:2(2160p / 60、2160p / 50)*

入力コネクター数 16

コネクタ DIN 1.0 / 2.3またはHD-BNC

信号レベル 800mV

ライズ/フォールタイム 740ps

HDライズ/フォールタイム 200ps

リターンロス > 15dB(>1.5GHz)
> 10dB(>3.0GHz)
* 1 / 1.001 ratesを含みます



電源

電圧 + 12V DC
消費電力 30ワット



実装

専有スロット数 2

関連製品・オプション

オプション

+ HDBNC リアプレートのHDBNCコネクタ
+ TCA アンシラリータイムコードに基づく入力信号の自動遅延調整機能
+ SID ソースIDに基づく入力信号の自動遅延調整機能
