• スイッチャーモードとプログラムオンリーモード切替え
• 多彩な4K接続：HDMI2.0/DP1.2/12G-SDI
• 長距離伝送用10G光ファイバーポート（コピー出力）
• AUX出力あり
• マルチビューワー出力によるPGM、PVW、入力ソース監視
• P20、P20-DS：最大12レイヤー / P10：最大6レイヤー
• 最大128プリセット
• 最大255 BKG&LOGOs
• 12bit/10bit/8bit対応
• SDR/HDR/HLG相互変換（P20、P20-DS）
• クロマキー、ルミナンスキー対応
• DSK、マスク、クロップ、ボーダー、反転、カット&フィルなどのレイヤーエフェクト
• 安定性と信頼性を保証するためのデバイス及び入力ソースバックアップ、出力コピー
• 入出力コネクタのステータスを視覚化したライブモニタリング

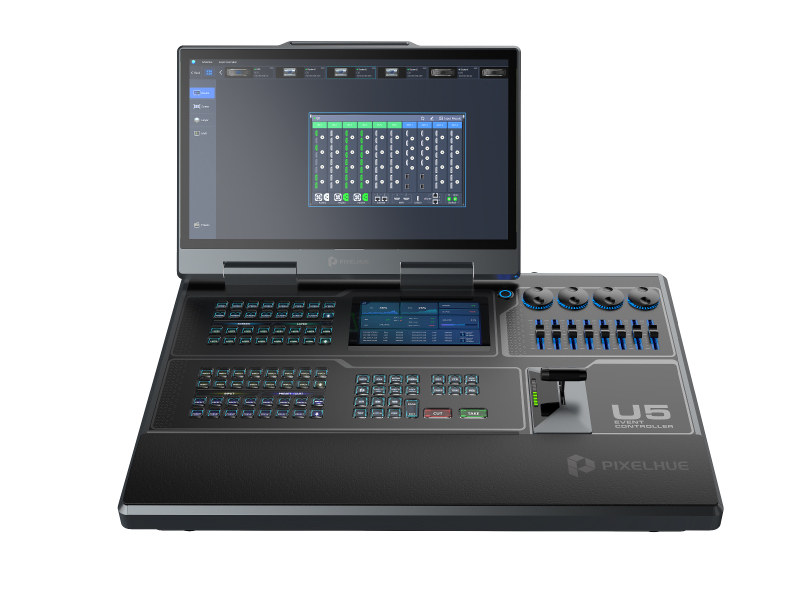

• イベントコントローラーU5/U5Pro、イベント管理ソフトPixelFlow対応

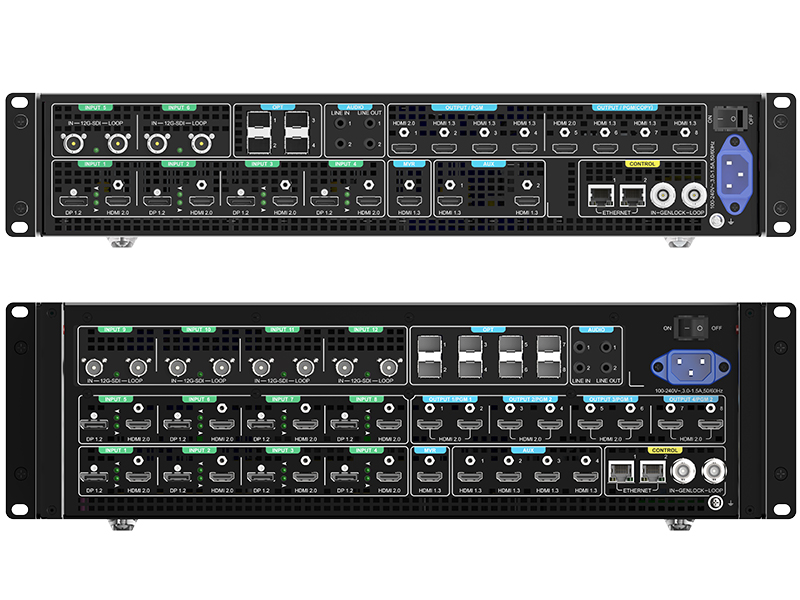

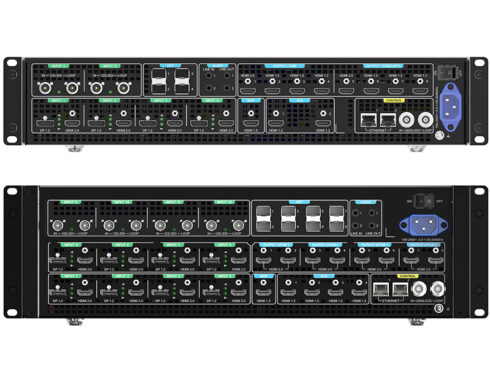

入力

• P10：4x HDMI2.0 or DP1.2　2x 12-SDI
• P20,P20-DS：8x HDMI2.0 or DP1.2　4x 12G-SDI

出力

• P10：2x HDMI2.0　6x HDMI1.3
• P20：8x HDMI2.0
• P20-DS : 8x HDMI2.0  4x 12G-SDI

オプティカル出力

• P10：4
• P20,P20-DS：8

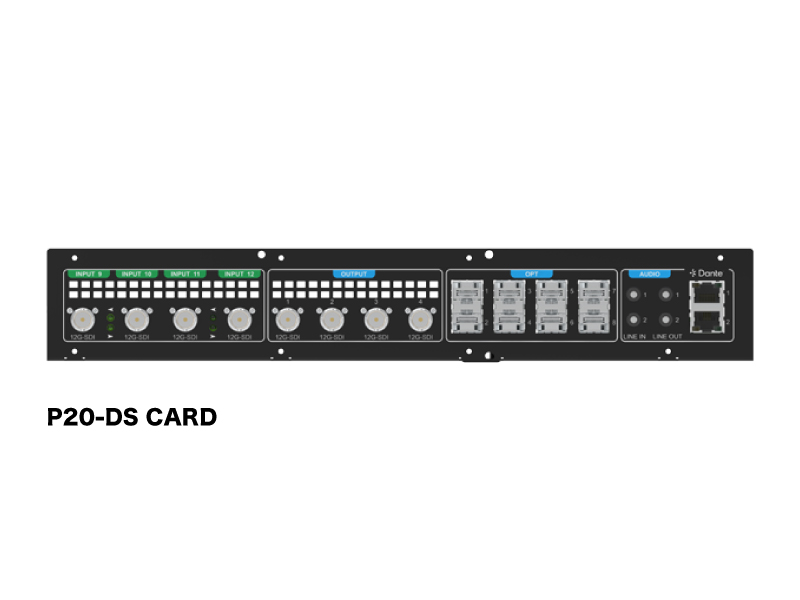

オーディオ(P20-DS)

• 2x Dante  2x 3.5mm ライン入力  2x 3.5mm ライン出力

レイヤー数

P10

• 4Kレイヤー使用時:1xメイン+2xPIP
• DLレイヤー使用時:2xメイン+4xPIP

P20,P20-DS

• 4Kレイヤー使用時: 1xメイン＋5xPIP
• DLレイヤー使用時: 2xメイン＋10xPIP

※P20、P20-DSにはメインレイヤーを2倍にするモード設定があります：

• 4K: 2xメイン＋2xPIP
• DL: 4xメイン＋4xPIP

マルチビューワー

• 1x HDMI1.3

AUXコネクタ

• P10：2x HDMI1.3
• P20、P20-DS：4x HDMI1.3

プリセット数:128

バックグラウンド&ロゴ:最大255(最大容量512MB)

DSK:ルミナンスキー&クロマキー

プロセッシング

• P10：Switcher mode:4Kx2K　PGM only mode:8Kx2K
• P20,P20-DS：Switcher mode:8Kx2K　PGM only mode:8Kx4K

シャーシ

• P10：2RU
• P20,P20-DS：3RU

サイズ

• P10：W482.6x D493x H94.6㎜
• P20,P20-DS：W482.6x D501x H139㎜

重量

• P10：7.9 kg
• P20：10.2 kg
• P20-DS : 10.7kg

電源：100-240V/3.0-1.5A

最大消費電力

• P10：82W
• P20：140W
• P20-DS : 160W

ノイズレベル

• P10：41.9 dB
• P20,P20-DS：45.6 dB

動作環境：気温 0°C – 50°C

認証：FCC/IC/CE
