ev670-X30-HW-V2 / バーチャルメディアプロセシングプラットフォーム

ev670-X30-HW-V2 / バーチャルメディアプロセシングプラットフォーム

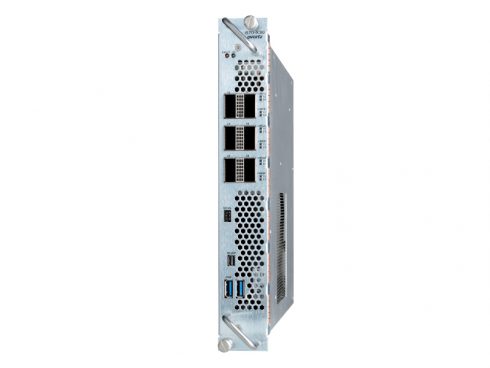

ev670-X30-HW-V2 / バーチャルメディアプロセシングプラットフォームの画像

FPGAベースのプロセシングコアを搭載したevertzのev670-X30-HW-V2は、お客様の希望に応じてマルチビューワーやゲートウェイ等のコアブロードキャストサービスを汎用のハードウェアプラットフォームに適用することができます。 ハードウェアはSD/HD/3G/12G-SDIインターフェイスとIPインターフェイスの両方をサポートしており、ライセンスによってプロセス信号を決定できます。 IPマルチビューワの場合、HD/3G-SDIで最大64入力、HD/3G-SDIで最大8出力することが可能です。

特徴
  • 12G/3G/HD/SD-SDI x16ポート搭載
  • 100GbE QSFP x6ポート搭載
  • SMPTE ST2110 サポート
  • NMOS IS-04/05 サポート
  • MAGNUM、VistaLINK®PRO、VUEによる制御に対応
  • MAGNUM、VistaLINK®PRO、inSITEによる監視機能に対応
  • デバイスでホストされるWebGUIおよびWebAPI
仕様

SDI入力

  • 入力数:16
  • コネクター:mini DIN 1.0/2.3 または HD-BNC

SDI出力

  • 出力数:16
  • コネクター:mini DIN 1.0/2.3 または HD-BNC

イーサネットインターフェース

  • ポート数:6
  • コネクター:QSFP

ゲンロック入力

  • タイプ:NTSC/PAL color black
  • レベル:1V p-p nominal
  • コネクター:BNC

電源

  • 電圧:12V DC
  • 消費電力:220 W

実装

  • フレーム:ev6-FR(6RU、15スロット挿入可能)
  • 占有スロット数:2
関連製品・オプション

ライセンスアプリケーション

evVIP-100G-ST2110

evVIP-100G-ST2110_evertz

最大100G容量分のプロセスが可能なSMPTE ST2110に対応したマルチビューワーアプリケーション

入力オプション

  • SD/HD/3G x8ch または UHD x2ch 入力サポート
  • SD/HD/3G x16ch または UHD x4ch 入力サポート
  • SD/HD/3G x24ch または UHD x6ch 入力サポート
  • SD/HD/3G x32ch または UHD x8ch 入力サポート
  • SD/HD/3G x40ch または UHD x10ch 入力サポート
  • SD/HD/3G x48ch または UHD x12ch 入力サポート
  • SD/HD/3G x56ch または UHD x14ch 入力サポート
  • SD/HD/3G x64ch または UHD x16ch 入力サポート

出力オプション

  • 1080p x1~8ch(チャンネル数8種)出力サポート

*UHD x2ch 出力サポートもあり

モニタリングオプション

  • 8, 16, 24, 32, 40, 48, 56, 64ch xビデオ・オーディオモニタリング

アドバンスドモニタリングオプション

  • 8, 16, 24, 32ch xビデオ・オーディオ・アンシラリーデータモニタリング

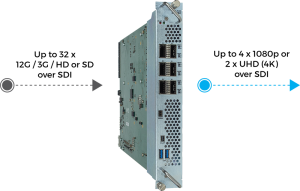

evVIP-12G-SDI

evVIP-12G-SDI_evertz

12G-SDIまでのSDI信号に対応したマルチビューワーアプリケーション

入力オプション

  • SD/HD x8, 16, 24 ,32ch 入力サポート
  • SD/HD/3G x8, 16, 24 ,32ch 入力サポート
  • SD/HD/3G/12G x8, 16, 24 ,32ch 入力サポート

出力オプション

  • 1080p x1~8ch(チャンネル数8種)出力サポート

モニタリングオプション

  • 8, 16, 24, 32ch xビデオ・オーディオモニタリング

アドバンスドモニタリングオプション

  • 8, 16, 24, 32ch xビデオ・オーディオ・アンシラリーデータモニタリング



evVIP-JPEG-XS-SDI

evVIP-JPEG-XS-SDI_evertz

JPEG-XSに対応したマルチビューワーアプリケーション

入力オプション

  • JPEG-XS x8, 16ch 入力サポート

出力オプション

  • 1080p x1~4ch(チャンネル数4種)出力サポート
    *UHD x2ch 出力サポートもあり

モニタリングオプション

  • 8, 16ch xビデオ・オーディオモニタリング

アドバンスドモニタリングオプション

  • 8, 16ch xビデオ・オーディオ・アンシラリーデータモニタリング

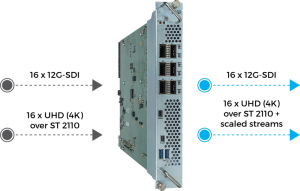

evIPG-12G

evIPG-12G_evertz

最大16ch x12G-SDI信号からSMPTE ST2110へエンキャップ・デキャップ化のプロセスをサポートするゲートウェイアプリケーション
