7800FR, 7800FR-QT, 7800FR-48VDC, 7801FR マルチフレーム

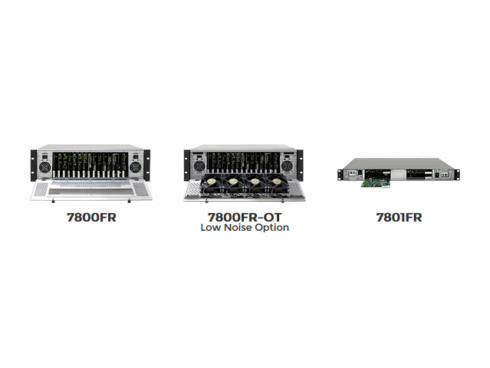

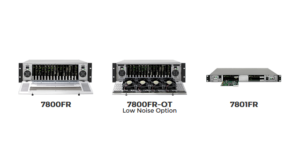

7800FR, 7800FR-QT, 7800FR-48VDC, 7801FRは、evertz7700/7800シリーズのRF、ファイバー、IP、SDI、ASIなどの豊富な種類のモジュールを自由に組み合わせて実装することができるマルチフレームです。

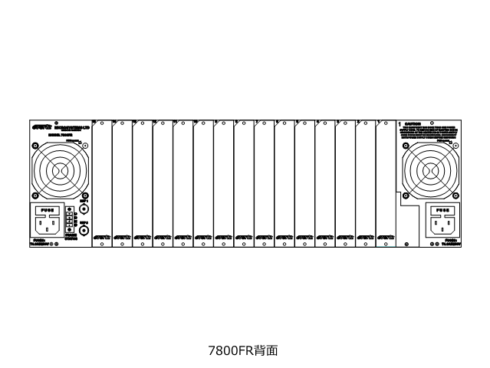

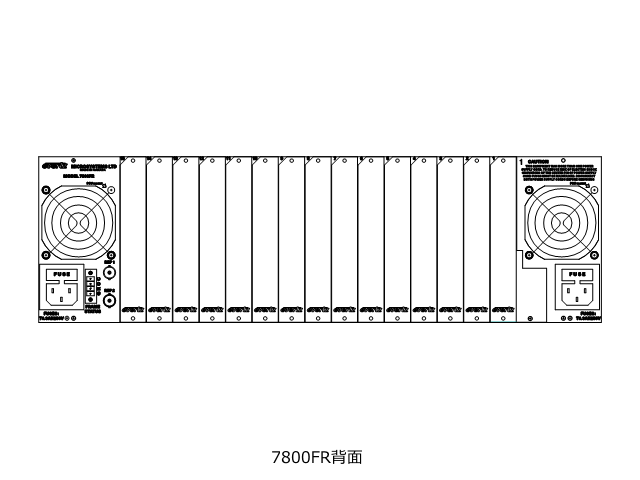

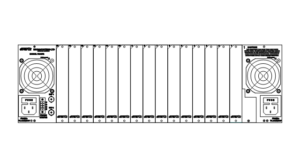

- 3RUサイズのスタンダードモデル7800FR
- 3RUのローノイズ・モデル7800FR-QT
- 3RUのDC電源モデル7800FR-48VDC

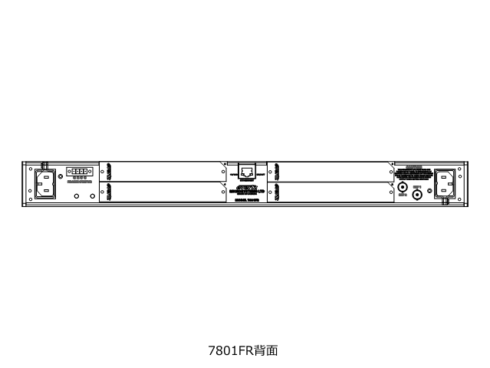

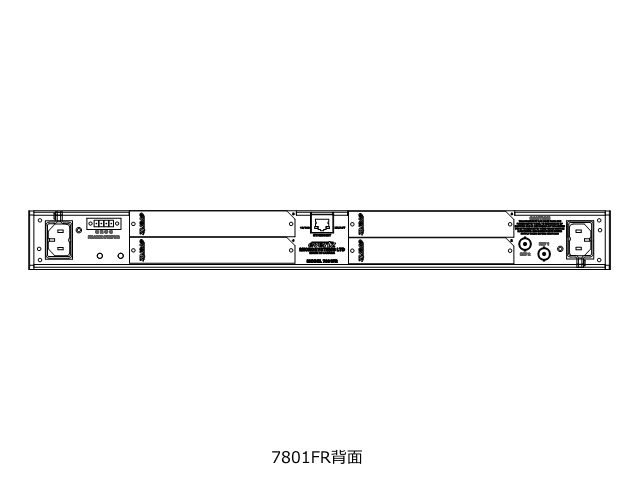

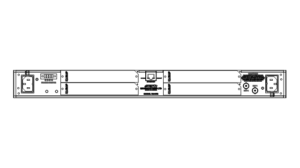

- 1RUモデル7801FR
上記の4種類からお選びいただけます。
製品特徴
サイズ：7800FR(-QT) = 3RU(EIA), 7801FR = 1RU(EIA)
実装モジュール数(スロット数)：7800FR = 15, 7801FR = 4
2系統の同期信号入力
実装されたモジュール、電源ユニット、ファンはフレーム前面からホットスワップ可能
電源の冗長化に対応
AC、DCまたはAC+DCのハイブリッド電源に対応
AC=100-240V、DC=36-60Vのオートレンジ電源
障害発生時のトータルアラーム接点出力有
製品仕様
電圧レンジ
- 7800FR（-QT） ：AC 100V-240V、50 / 60Hz
- 7801FR ：AC 100V-240V、50 / 60Hz
- 7800FR-48VDC ：DC 36V-60V
最大動作電流
- 7800FR (-QT) :4.6A @ 100V/60Hz
:1.85A @ 240V/50Hz - 7801FR :1.3A @ 100V/60Hz
:0.55A @ 240Hz/50Hz - 7800FR-48VDC :11A @ 48V DC
最大消費電力/最大モジュールのロード
- 7800FR(-QT) :450ワット/ 360ワット
- 7801FR :125ワット/ 110ワット
- 7800FR-48VDC :450ワット/ 360ワット
外形寸法
- 7800FR :483mmW X 133mmH X 368mmD
- 7800FR-QT :483mmW X 133mmH X 400mmD
- 7801FR :483mmW X 44mmH X 406mmD
- 7800FR-48VDC :483mmW X 133mmH X 368mmD
モジュールの実装数
- 7800FR(-QT) :最大15個のシングルスロットモジュール
- 7801FR :最大4つのスロットモジュール
- 7800FR-48VDC :最大15個のシングルスロットモジュール
重量
- 7800FR :7.9kg(空)
- 7800FR-QT :8.4kg(空)
- 7801FR :4.5kg(空)
- 7800FR-48VDC :7.9kg(空)
共通仕様
ステータスインジケータ : 電源ステータスLED、ローカルエラーLED
アラーム接点出力コネクタ : 4ピン端子、N/O,N/Cリレー(最大1A/30V DC)
動作温度 : 0～40°C
動作湿度 : 10～90％(結露のないこと）
クーリング：ファン
ゲンロック
入力数 ：2(BNC)
終端 :75Ω内部
